1939EL1000 分解作業(トランスミッション編・第3弾)

今日もハーレー・ナックルヘッドのトランスミッション分解。

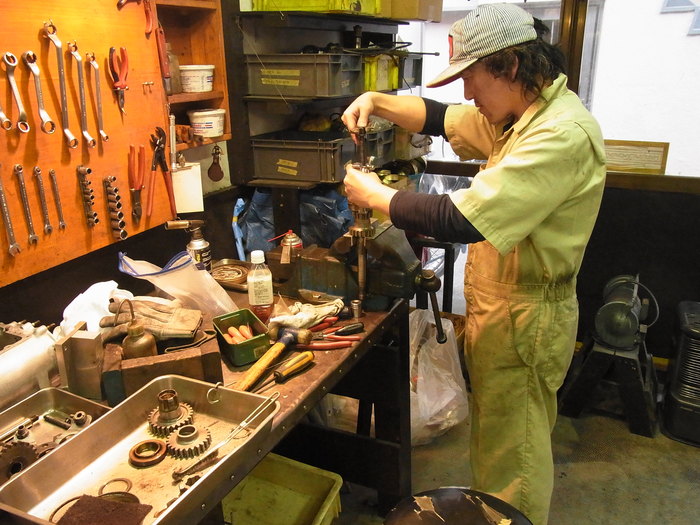

山梨から通学のW辺さん、二日連続で聖地秋葉原でのミッション分解作業。3機目投入です。

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0321368.jpg

今回は分解作業初めっからニヤニヤが止まらない。

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0323435.jpg

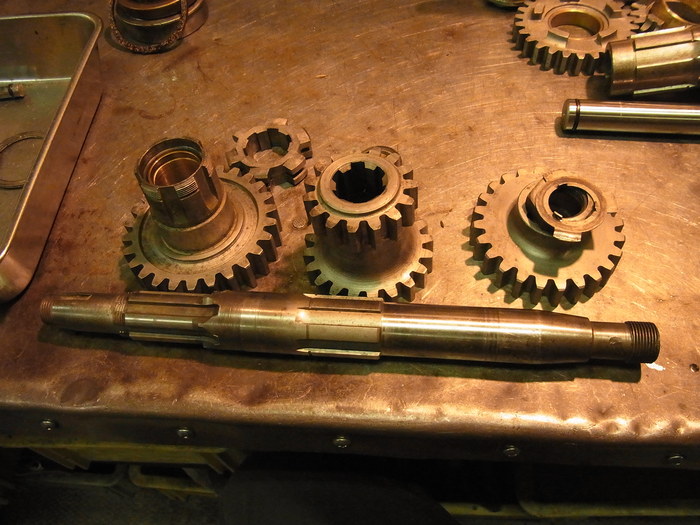

メインシャフト側
メインシャフトのメインドライブギア摺動部分は磨耗しているものの、ギアは良好。

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0331136.jpg

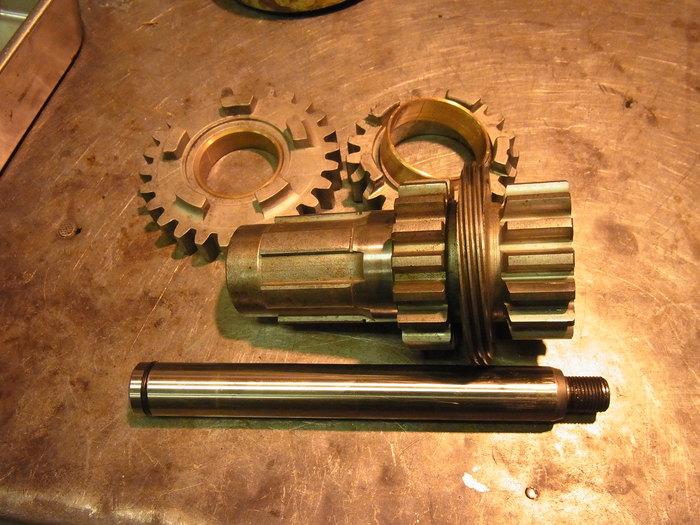

カウンターシャフト側もギア良好。
カウンターシャフトはJIMS製の物が入っておりコイツは使えます。

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0333999.jpg

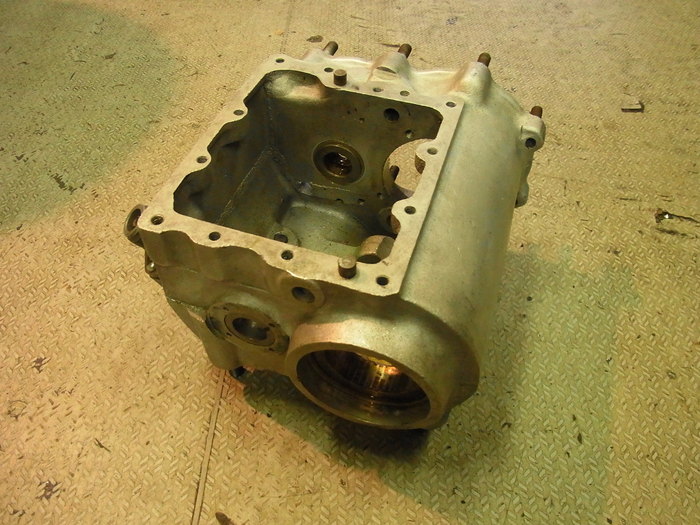

ギアケースはパンヘッドの後期型で、コイツもクラック無く良品です。

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0335887.jpg
1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0341481.jpg

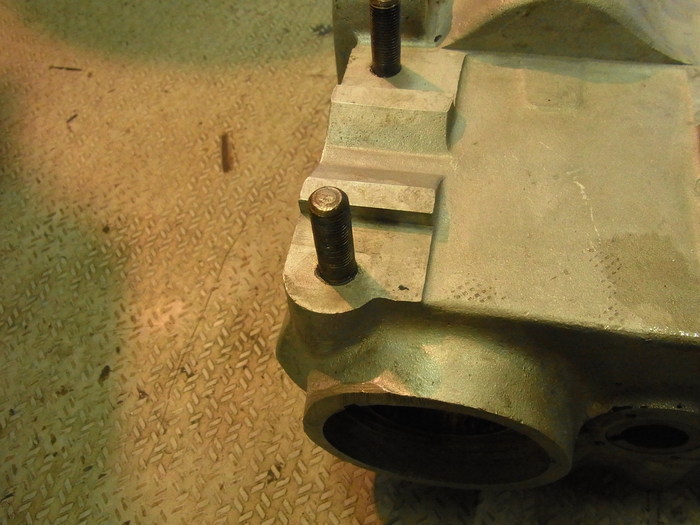

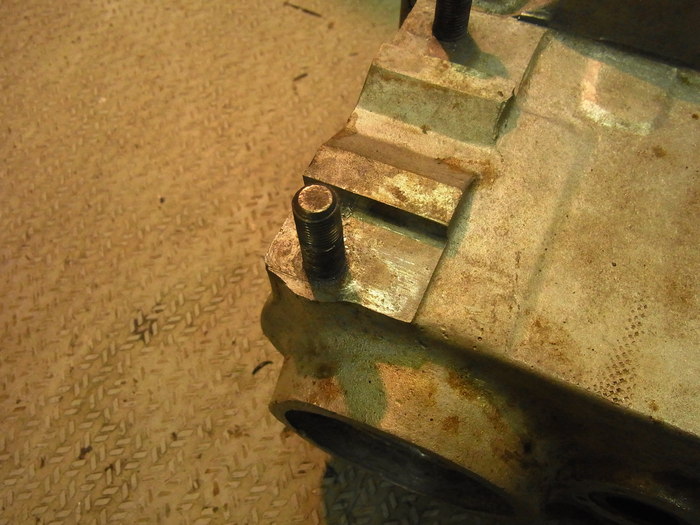

マウントスタッドの取り付け部の肉厚もパンのものは厚くなっています。
(写真上パン時代、写真下ナックル時代)

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_0343794.jpg

1939EL1000 分解作業(トランスミッション編・第3弾)_a0248662_059146.jpg

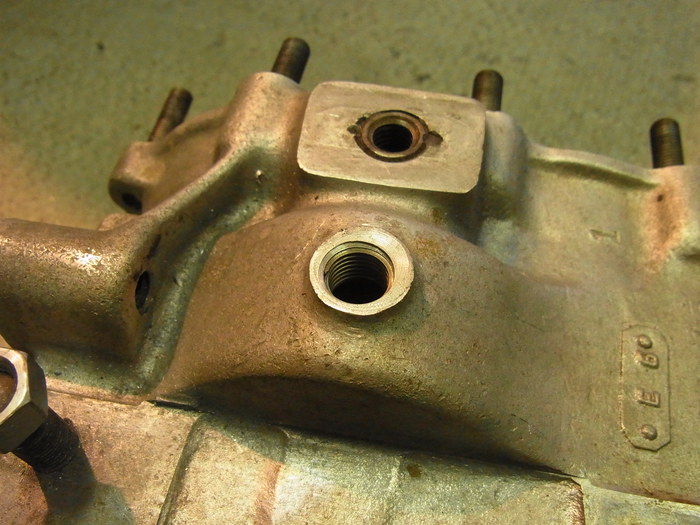

ドレンボルトの座面部分も広くなっています。
ネジ穴も座面の真ん中に開いています。(笑)(何故か真ん中に開いていないものが多い)
