1939EL1000 分解作業(トランスミッション編・第二弾)

今日はハーレー・ナックルヘッドのトランスミッション分解。
以前分解したW辺さんのミッションですが、ギアの状態が悪く、悪いものすべてアンドリュースのものにしていたらスゲー金がかかるゼ。という事でW辺さん所有の2機目のトランスミッション分解です。
面白いことにデジャヴ的なことに・・・つまりはヤラレるところは同じってことか。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_213116.jpg
1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_215148.jpg

まずはキック側はどうか・・・。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_2225.jpg

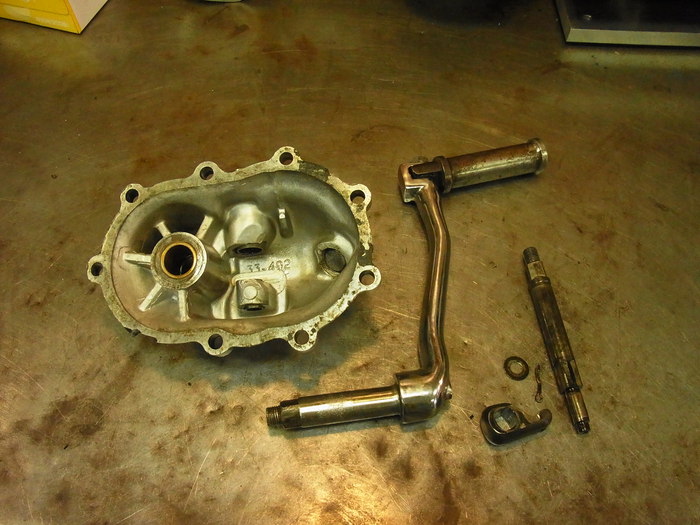

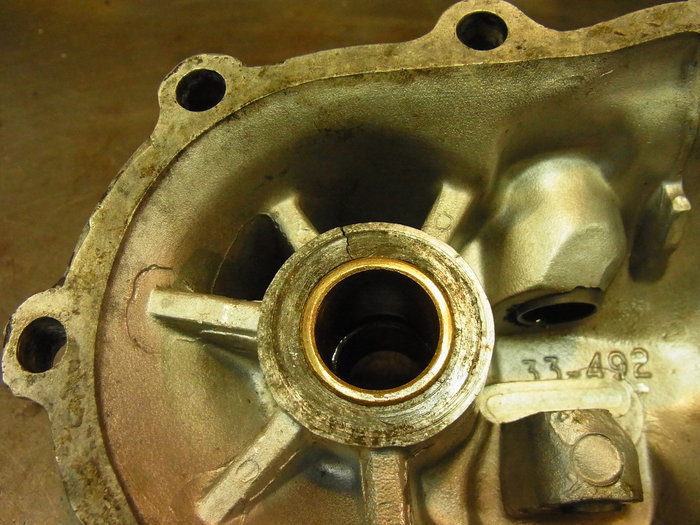

年代的にはパン以降と思われるキックカバー。
以前バラシたものより肉厚に作られているがクラック。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_2101990.jpg

キックシャフトも樽状に。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_221118.jpg

スタータークラッチギアも痛んでいます。スターターギアのブッシュもガタガタ。
このブッシュがガタガタの為、スタータークラッチギアが痛んでしまうんでしょう。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_223783.jpg

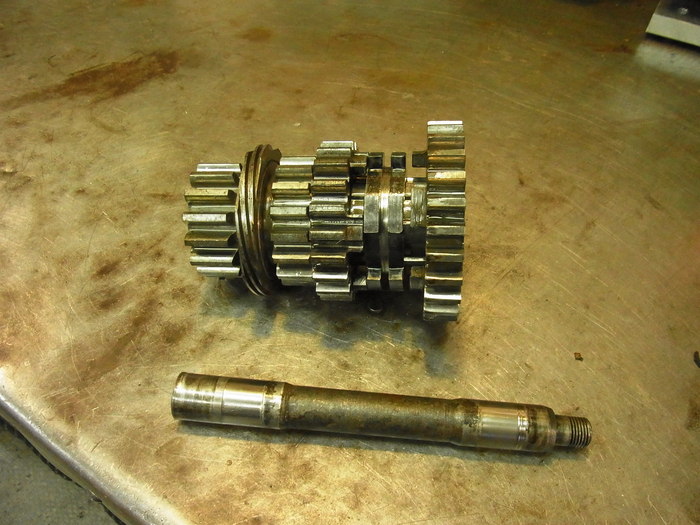

カウンター側。
カウンターシャフトギア(3ed&top)のニードルベアリング軸受け部分は虫食いあり。
ギア達も少々ヤラレ気味。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_23342.jpg

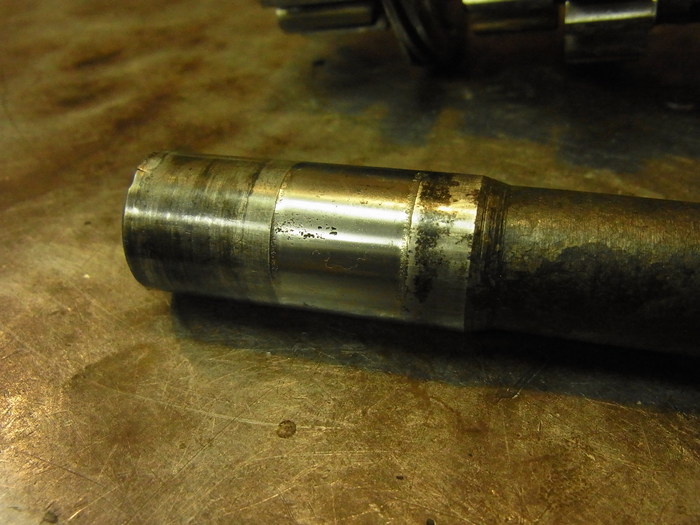

カウンターシャフトの軸受け部も駄目です。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_224918.jpg

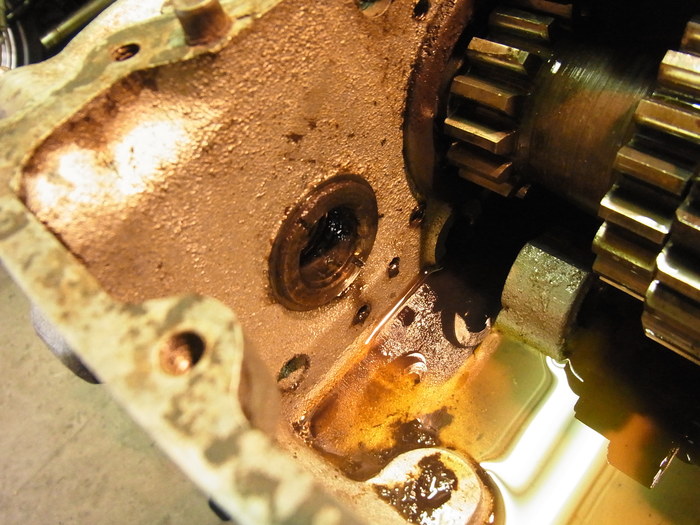

カウンターシャフトのケース側のブッシュも錆で膨らみ分解が困難でありました。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_231316.jpg

メインシャフト側。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_232358.jpg

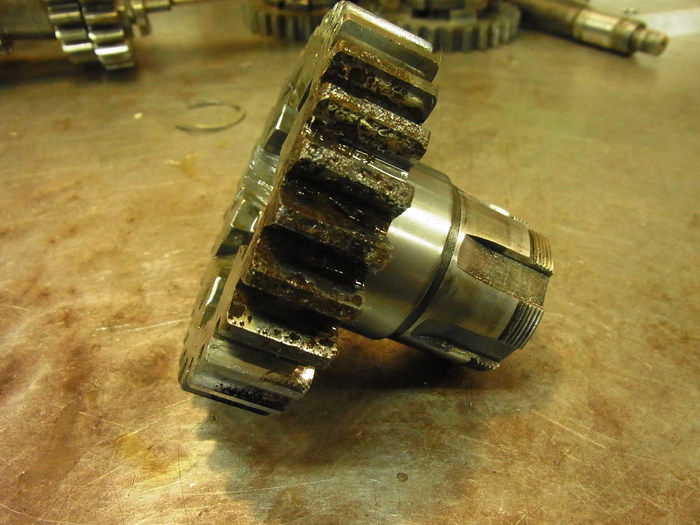

メインドライブギアは終了。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_233218.jpg

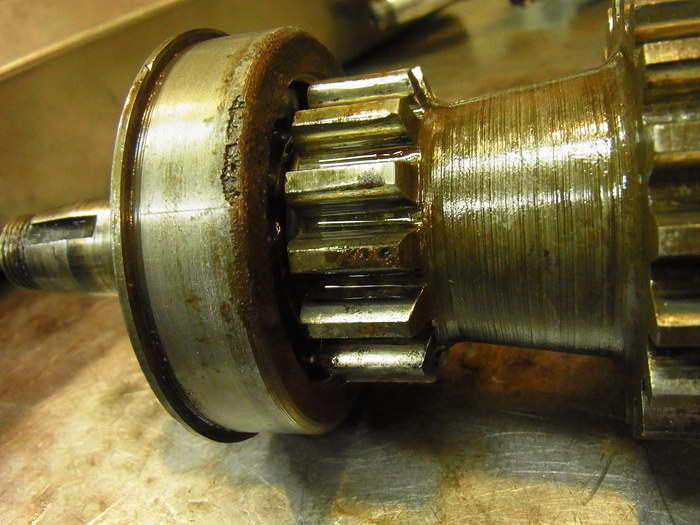

LOW&SECONDギアも虫食いが。

1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_235176.jpg
1939EL1000 分解作業(トランスミッション編・第二弾)_a0248662_2324479.jpg

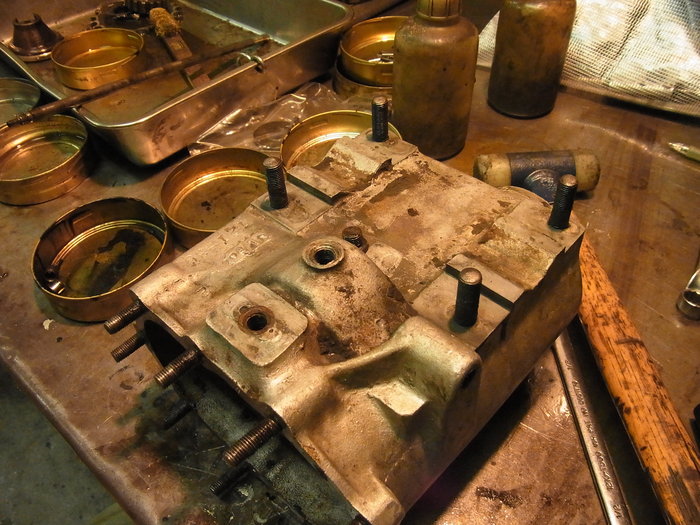

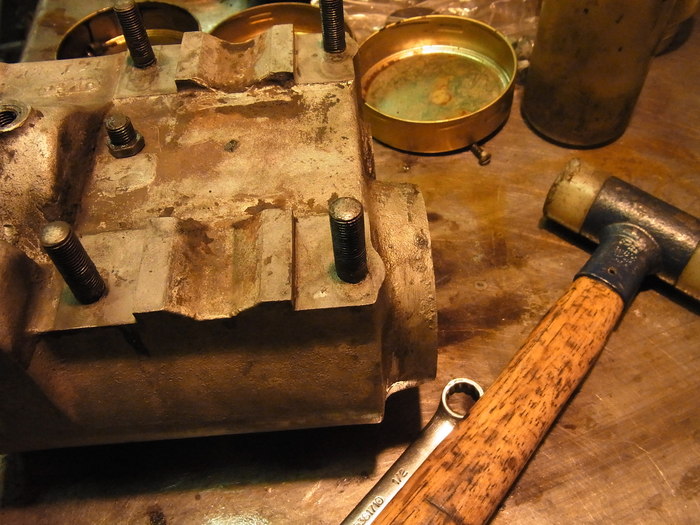

今回収穫だったのが、ギアケース。
ドレンボルト無事でやられている事が多いマウントスタッド部分も無事。
これだけでも、儲けものと思わなくてはいけませんね。

次回第三機目分解予定。
