1980FLH1340 ピニオンシャフトベアリングレースラッピング

今日はS沼さんのショベル・ビッグツインのクランク・ピニオンシャフト回りのお話。

1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23514348.jpg

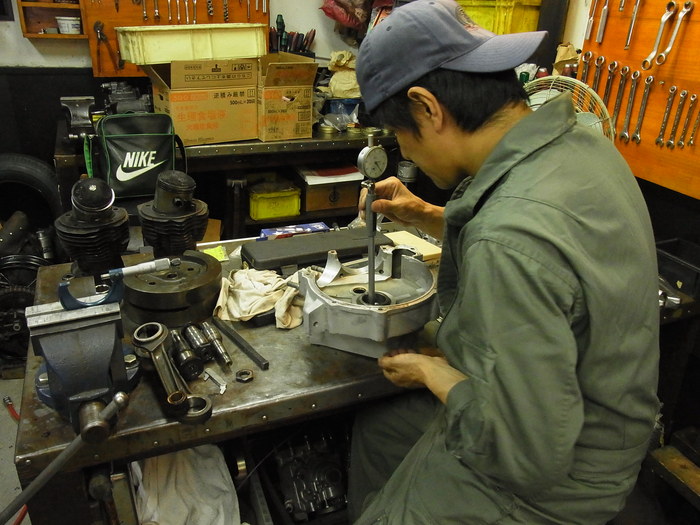

ピニオンシャフトベアリングレース内径計測。
一番大きいところと小さいところの差で0.02mm。
エンジン内側よりも外側が広がっています。

1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23515379.jpg
1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_2352758.jpg
1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23521818.jpg

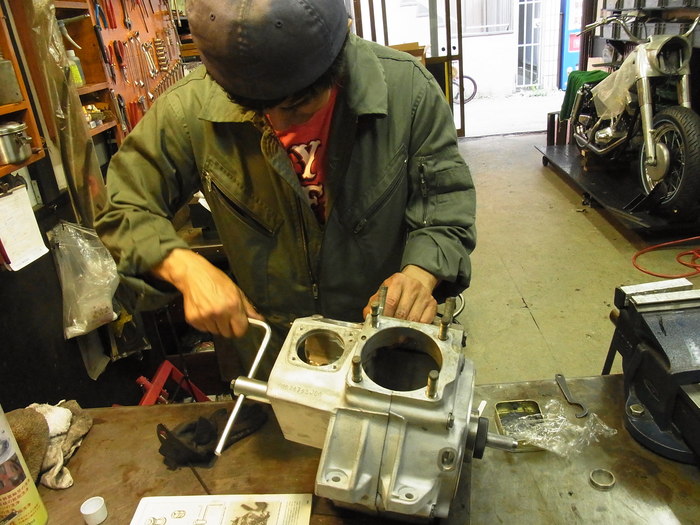

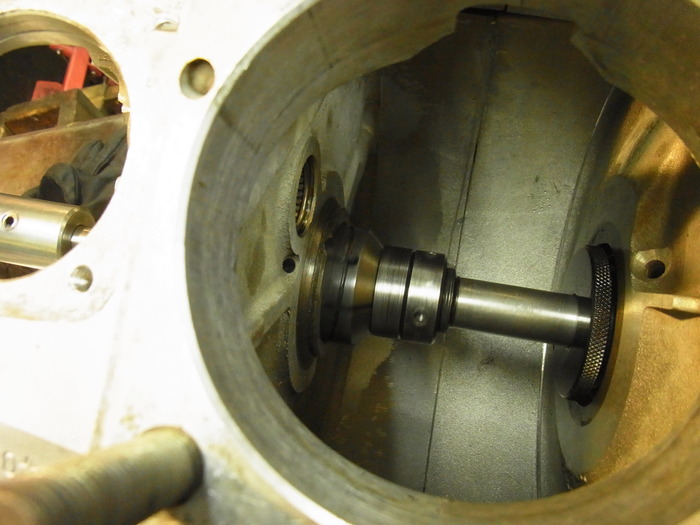

ラッパーを使い真円拡大します。
スプロケットシャフトベアリングを軸にし、ラッパーにバルブコンパウンドを付け、ラッパーがギリギリ回るぐらいのところまで広げ研磨。(ラッパーとレースにガタが無い状態にします。)
ラッパーが軽く回り始めたら計測。真円が出ていなければラッピング。を繰り返します。

1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_2353836.jpg

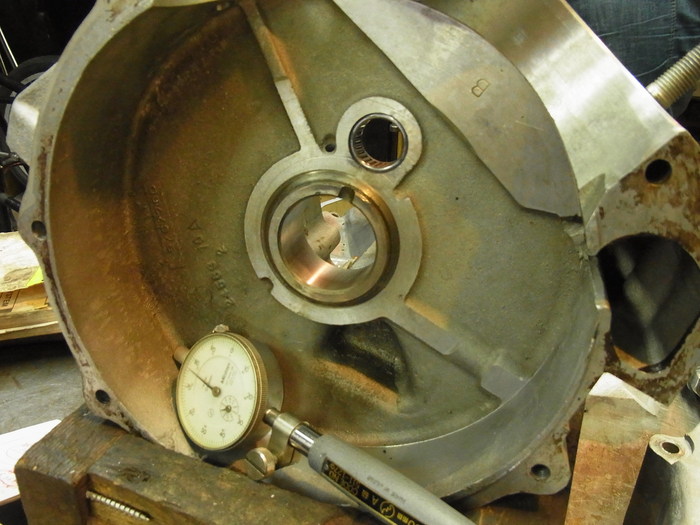

レース内径44.495mmまでラッピングし、真円状態。

1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23532068.jpg
1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23533045.jpg

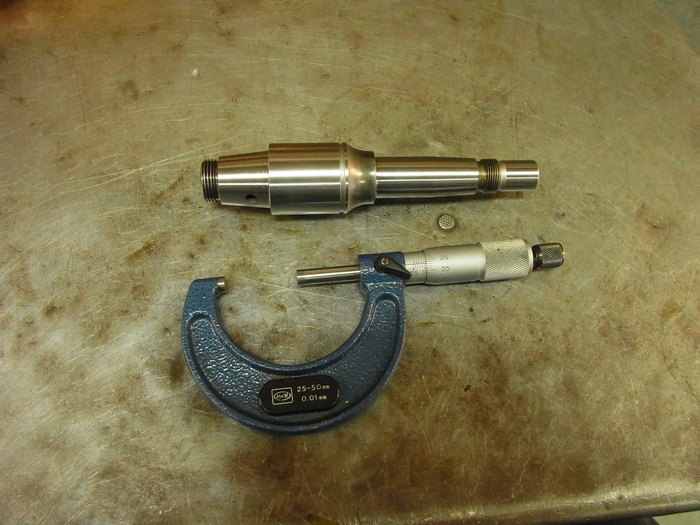

ピニオンシャフトはJIMS製の新品で外径 31.745mm
ローラーは0.0004”オーバーサイズで6.355mm

クリアランス 0.025mmとなります。

1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_2354882.jpg
1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23541853.jpg
1980FLH1340 ピニオンシャフトベアリングレースラッピング_a0248662_23542689.jpg

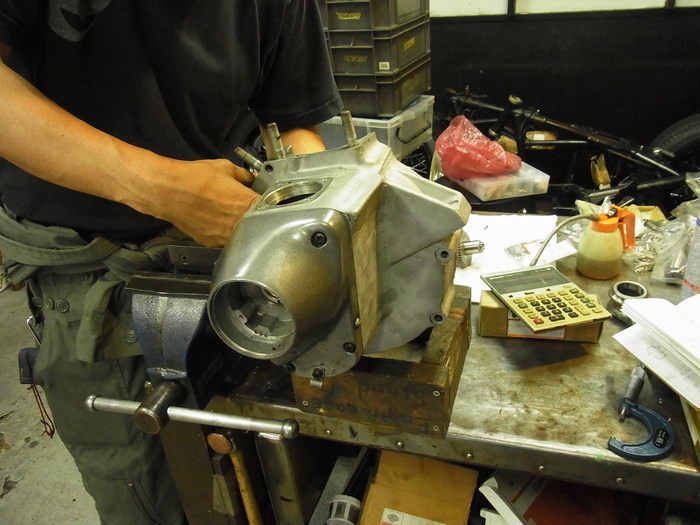

ベアリングローラー、カムカバーを組みピニオンシャフトを回しチェック。
引っ掛かり無くスムーズに回ります。
カムカバーのピニオンシャフトブッシュは楕円無く磨耗も少なかったのでそのまま使います。
新品シャフトとのクリアランスは計算上0.01mmと小さい。
クランク芯だし後、仮組みし引っ掛かるようであれば、ホーニングして調整します。




トリニティースクールでは生徒募集しています。
学校見学は常時受け付けています。お気軽にご来校ください。
詳しくはトリニティースクールHPまで。
