2013年 06月 29日

1977XLCR1000 ネックベアリング

今日はアイアンスポーツ・XLCRのネックベアリング。


ネックベアリングカップ、ベアリングレース交換です。


インナーチューブを新品に交換する場合、ネックブラケットに挿入時にインナーチューブを傷つけてしまうことがあります。(インナーチューブの外径が少々大きくなっている。)
ネックブラケットの錆、バリをを削っておきます。

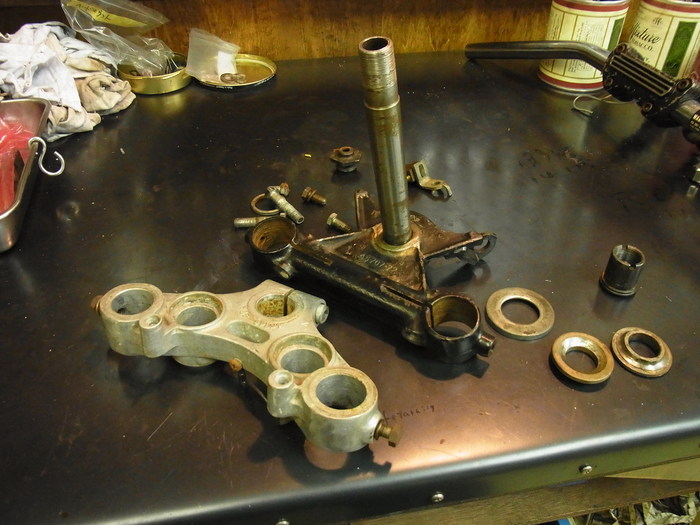

清掃、お化粧直したネック回りのパーツ。
ステムに新品ベアリングレース圧入済み。

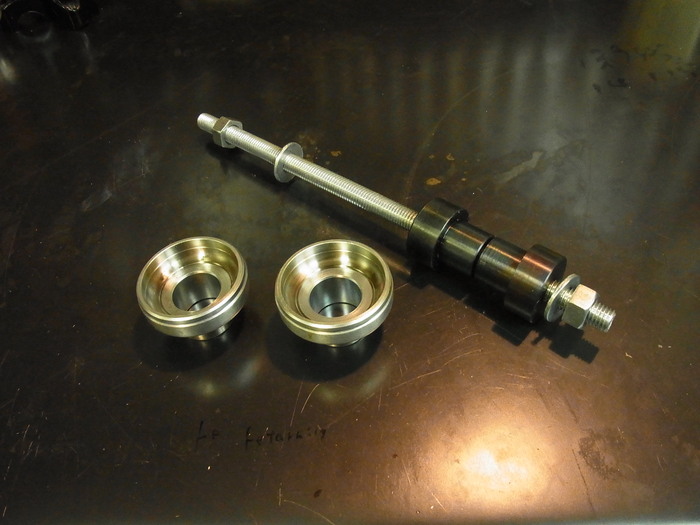

ボールベアリングネックカップ用の圧入工具を製作。


ネックがガタガタになっていることの多いアイアン。

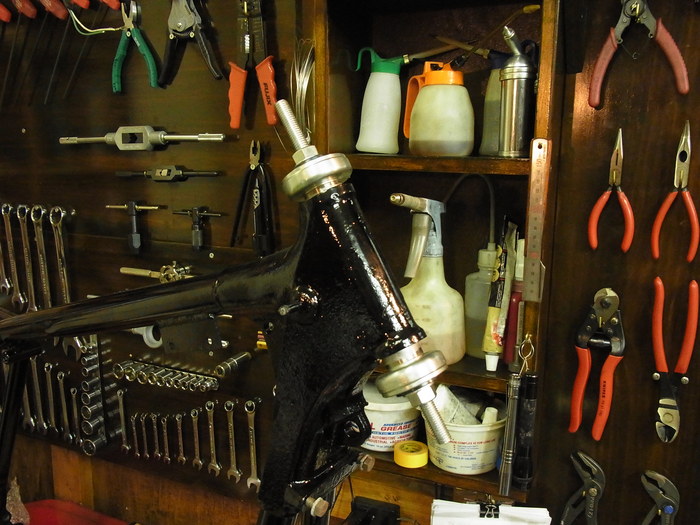

コイツはいい圧入っぷり。

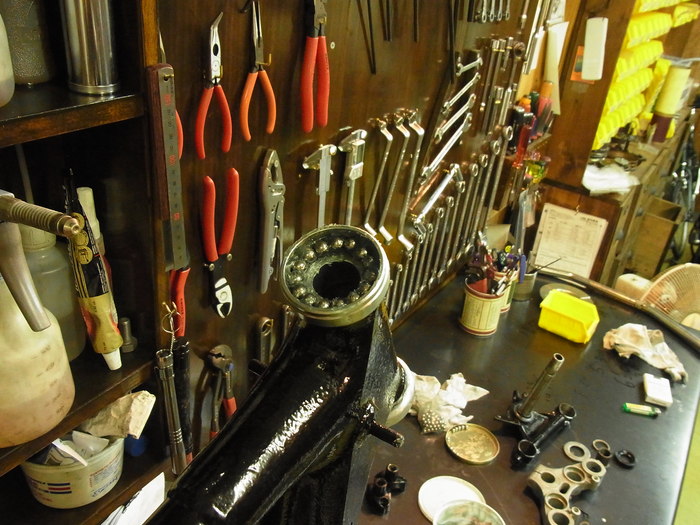

アッパー側、ロワー側にボールベアリングをグリスで貼り付ける。
ベアリングサイズは5/16”


ネックステムを差込み、ネックベアリングレース(UPPER)、フォークステムスリーブを付けます。
フォークステムスリーブを締め付け、ベアリングに与圧をかけネックベアリングのガタを調整します。

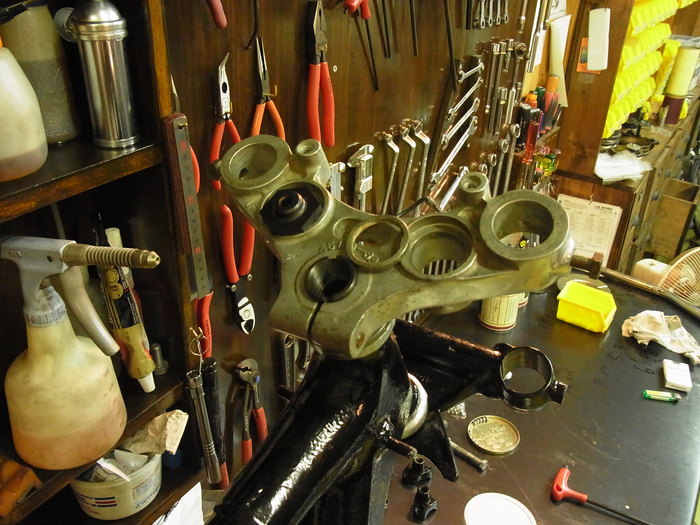

アッパーブラケット、スペーサー、スリーブナットを付け完成。

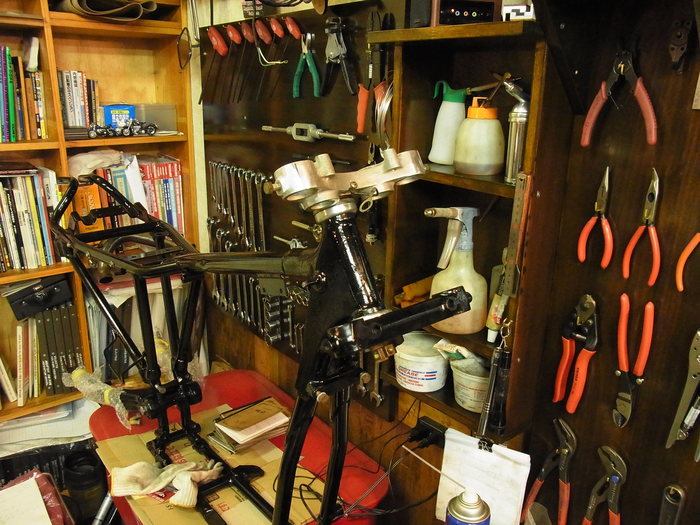

ローリングシャシーも間近です。
