1965XLCH900 ロッカーアーム

今日はアイアンスポーツのロッカーアームのお話。
ロッカーアームとシャフトとのガタが多かったので、ブッシュ交換です。

1965XLCH900 ロッカーアーム_a0248662_202545.jpg

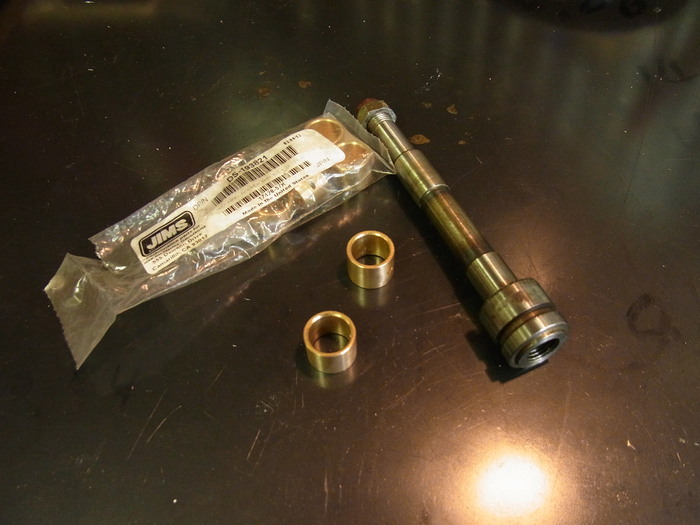

今回使うのはJIMS製のロッカーアームブッシュ。
このブッシュは内径が小さく作られており、実測するとシャフト外径より0.17mmも小さいです。

1965XLCH900 ロッカーアーム_a0248662_203526.jpg
1965XLCH900 ロッカーアーム_a0248662_205084.jpg

ロッカーアーム圧入前に内径を拡大しておきます。
専用の生爪に銜え旋盤で内径拡大。
ロッカーアームシャフトにギリギリ入るぐらいにしておきます。

1965XLCH900 ロッカーアーム_a0248662_22369.jpg
1965XLCH900 ロッカーアーム_a0248662_231210.jpg

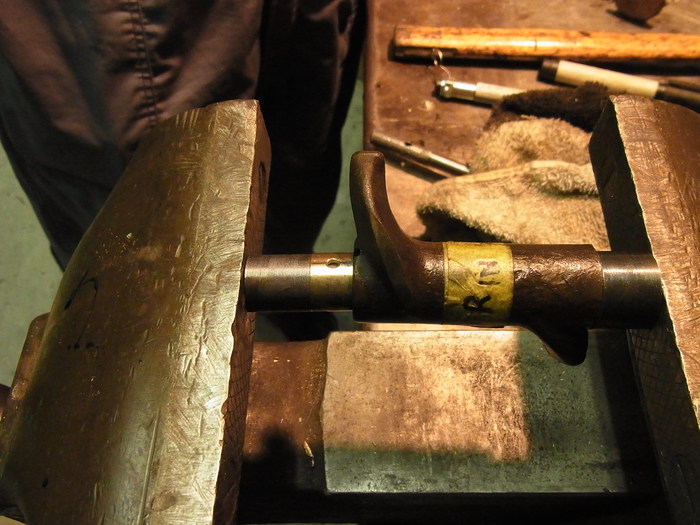

ロッカーアームに圧入。
バルブ側にはオイル穴が開いているので、ブッシュの穴と合わします。
自作プッシャー&万力で圧入。

1965XLCH900 ロッカーアーム_a0248662_232717.jpg

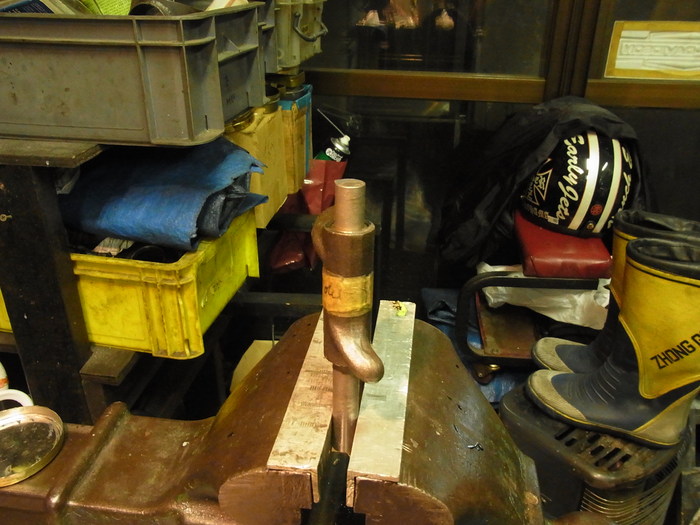

専用リーマーでラインリーミング。
このブッシュもアルミ青銅。粘り硬いです。

1965XLCH900 ロッカーアーム_a0248662_235736.jpg

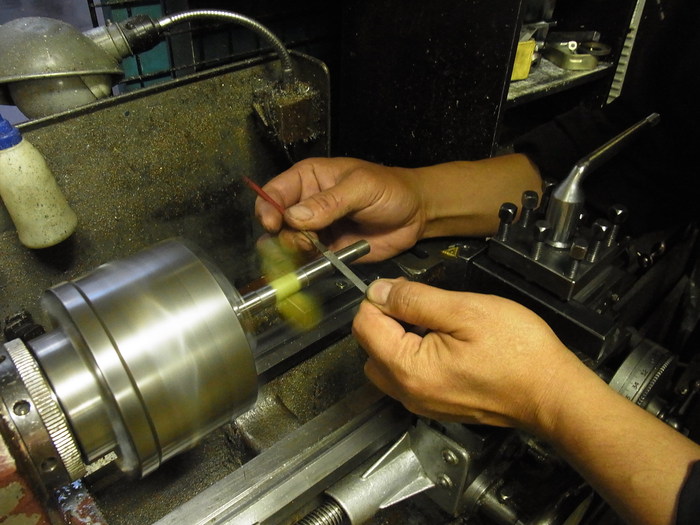

微調整でドリルロッドを使い、ラッピング。
ドリルロッドはドリル製作で使うもので、芯が出ています。

1965XLCH900 ロッカーアーム_a0248662_241217.jpg

1965XLCH900 ロッカーアーム_a0248662_24372.jpg

ロッカーアームシャフトはシャフトナットで締め込み、ロッカーアームカバーにドッ付き位置が決まります。
そのドッ付く部分のが写真のように拉げているものがあります。
この状態で、シャフトがブッシュに通るまで拡大してしまうと、実際のブッシュとシャフトの摺動部のクリアランスは大きくなってしまいます。
旋盤に銜え削ります。

1965XLCH900 ロッカーアーム_a0248662_245964.jpg

1965XLCH900 ロッカーアーム_a0248662_251775.jpg

最後にホーニングをして仕上げ。
ガタ無くスムーズに動ロッカーアーム出来上がりです。

1965XLCH900 ロッカーアーム_a0248662_252783.jpg
