2013年 06月 26日

1965XLCH900 リアホイール・リム組み

今日はアイアンスポーツのリアホイールのお話。

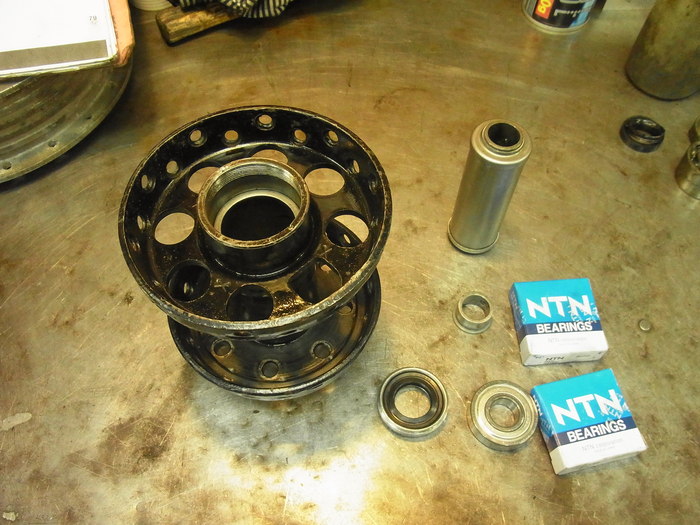

78年まで使われていたリアハブ。軸受けはボールベアリングです。

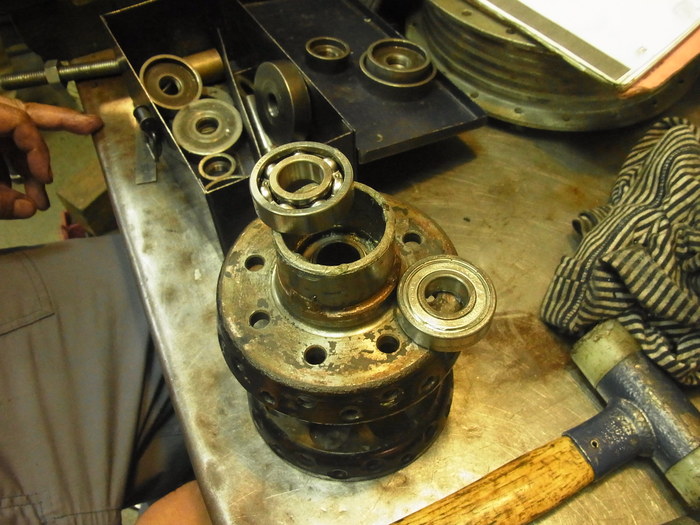

ドラム側はボールベアリングが2連で入ります。

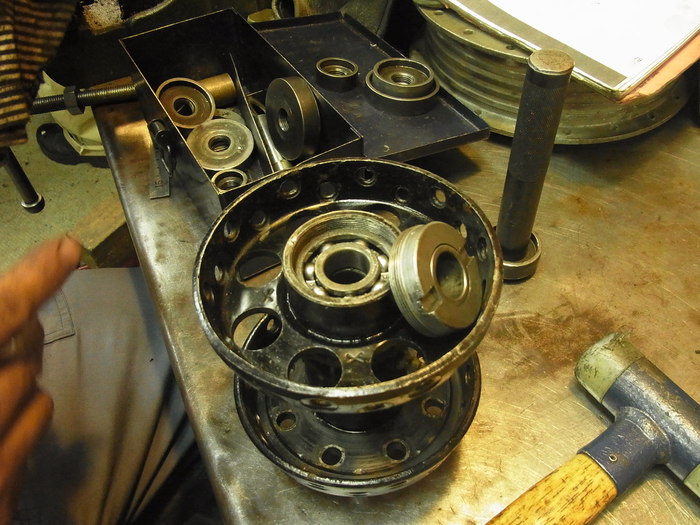

二つのベアリングの間にシムが入ります。


車体左側にはロックナットが入ります。
ドラム側のシムとこのロックナットでドラム・バッキングプレートの位置調整をするのですが、その話はまたそのうち。

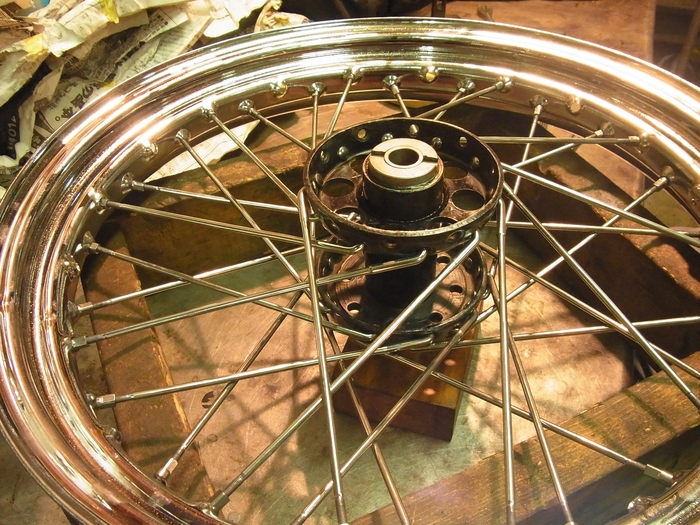

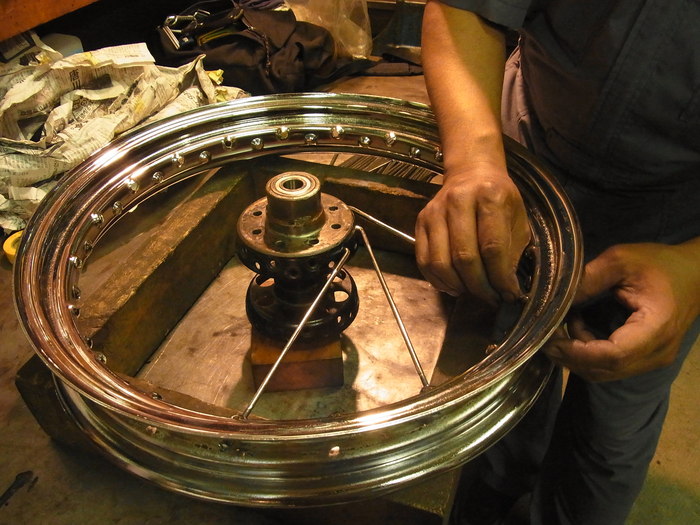

再メッキしたスポークとリムを組んでいきます。

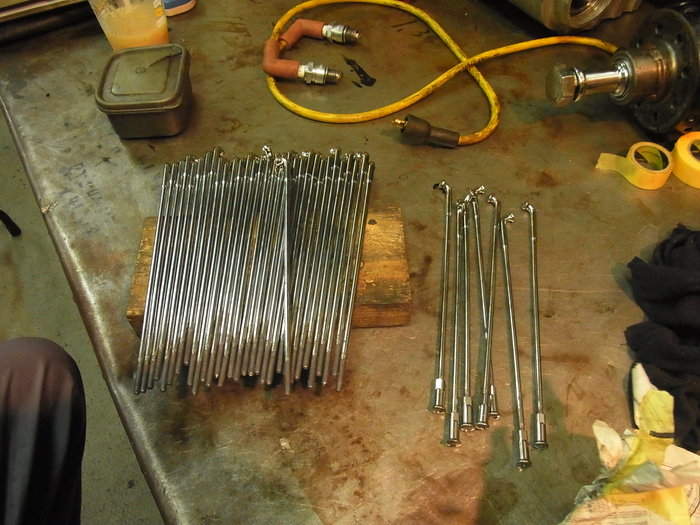

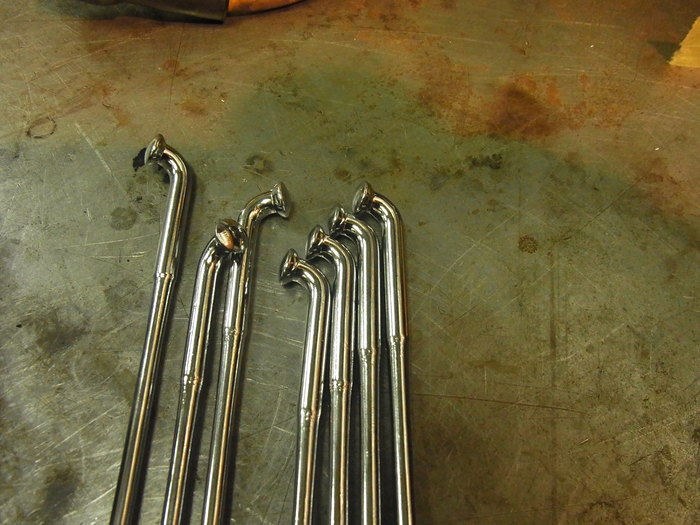

40本のスポークは全長、エルボの長さ・角度すべて同じものです。

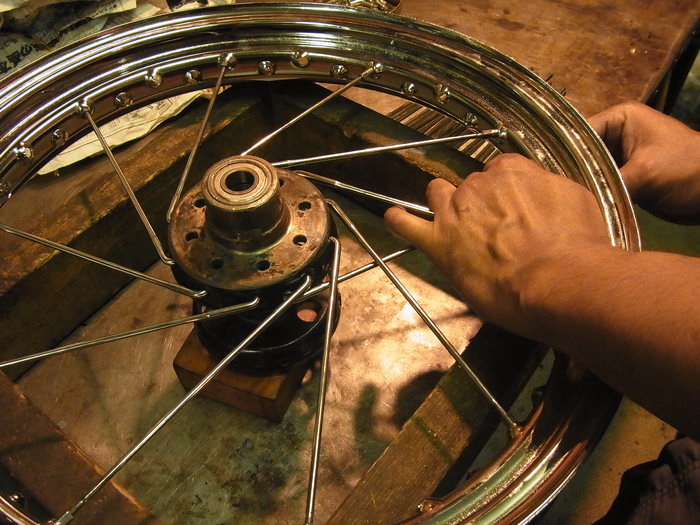

このハブは、ドラム側のハブ外側から組んでいきます。


外側が終わったら内側。

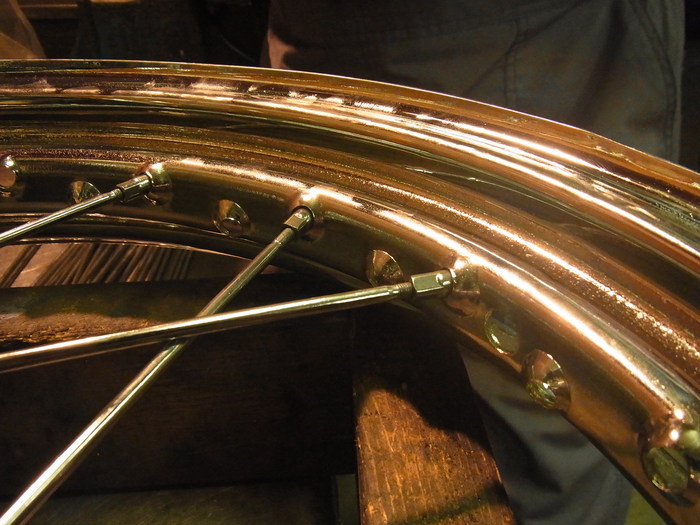

スポークが4クロスになるように組みます。


リムのスポーク穴はリム中心から右側と左側に分かれています。
車体右側のスポークは右、車体左側のスポークは左に組みます。


車体左側のハブは内側から外側の順で組んでいきます。

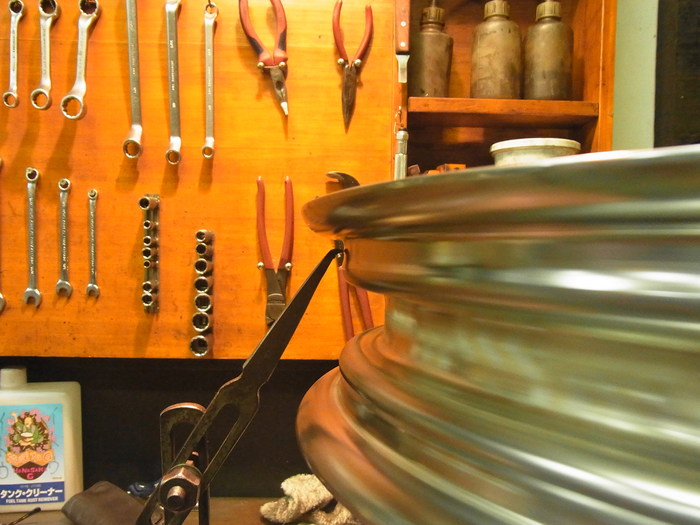

リム振れとりをし、縦方向・横方向振れ1mm程度。
この後車体に組み、車体ののセンターに来るように本調整します。
