2013年 06月 25日

1939EL1000 カムブッシュ

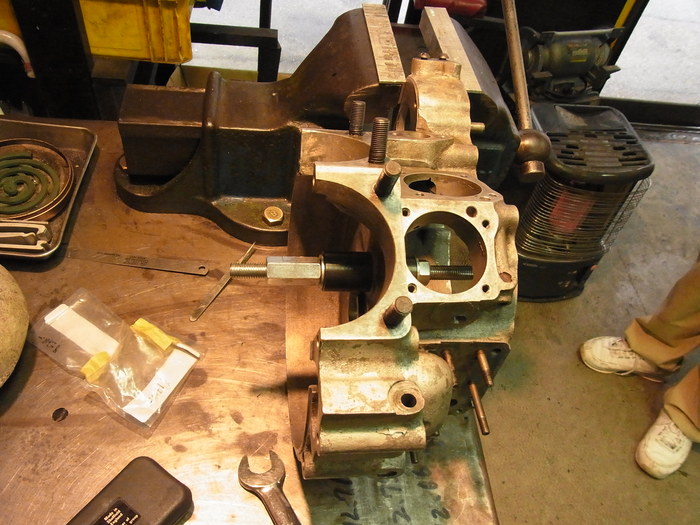

今日はナックルヘッドのカムブッシュ交換作業。




カムカバー側、ケース側共にJIMS製のブッシュに交換。

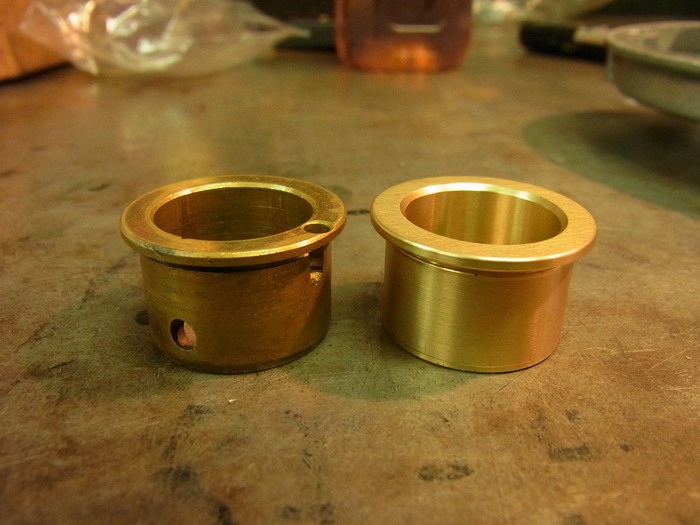

もちろん新品のブッシュには、ダウエルピン穴・オイル穴は開いてません。



ダウエルピン穴冶具を作り加工。
半円柱状のダウエルピン溝とオイル穴を開けます。
ケース側のダウエルピン溝と合わせやれば、ケース側に新たなピン穴を開けずに済みます。


ケースを暖め、圧入工具を使って圧入。


カムカバー側も圧入工具を作り圧入。
外側に面が無いナックル・パンなどのカムカバーはこんな工具が無いと、カムブッシュを垂直に入れるのは難しいです。


ちなみにこの工具は、ケース加工待ち暇人O仲君製作。


ダウエルピンを圧入し、今日のところはこれで終了です。



by sgf1906 | 2013-06-25 03:19 | 1939EL1000 | Comments(0)
