1979FLH1340 T/Mメインドライブギアブッシュ

今日はショベル・ビッグツイン、トランスミッションメインドライブギアブッシュ交換です。

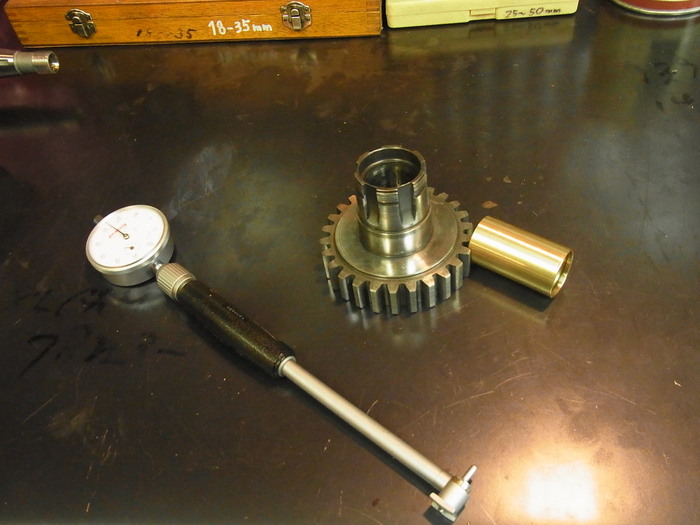

今回使うのは、JIMS製のメインドライブギアブッシュ。
ブッシュ外径は27.83mm、メインドライブギアに対して0.07mmの嵌め代になります。
(イースタンパーツ製のものは外径が小さく手スポでした)
何時ものようにJIMSのブッシュは内径が小さく作られています。
ブッシュ内径24.82mmでシャフト外径(アンドリュース製メインシャフト25.38mm)よりも0.53mmも小さい。


0.53mmもリーマーで切っていくのはシンドイので、メインドライブギアブッシュ用の生爪を製作しブッシュ内径拡大。圧入すると内径は縮むので、その分も考慮し切削。


ブッシュ圧入。


圧入後、少々ブッシュ内径が小さくので、中古メインシャフトを旋盤でひき外径を細くしたもので、ラッピング。


シャフトとブッシュのクリアランスは0.03mm程度。
この後ホーニングしてクリアランス0.04mmに調整します。
