2013年 06月 19日

1976FX1200 リアホイール

H本さんのショベル・ビッグツイン、リアホイール組み立てです。

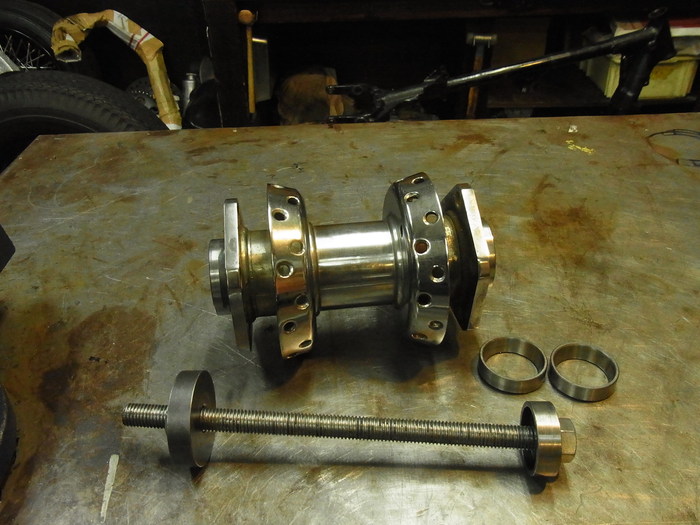

73年以降から使われていたホイールハブ。軸受けはテーパーベアリング。
テーパーベアリングはディスタンスカラーの長さで、クリアランスを調整します。
このカラーはYELLOW(カラーに色が付いている)で4.434”

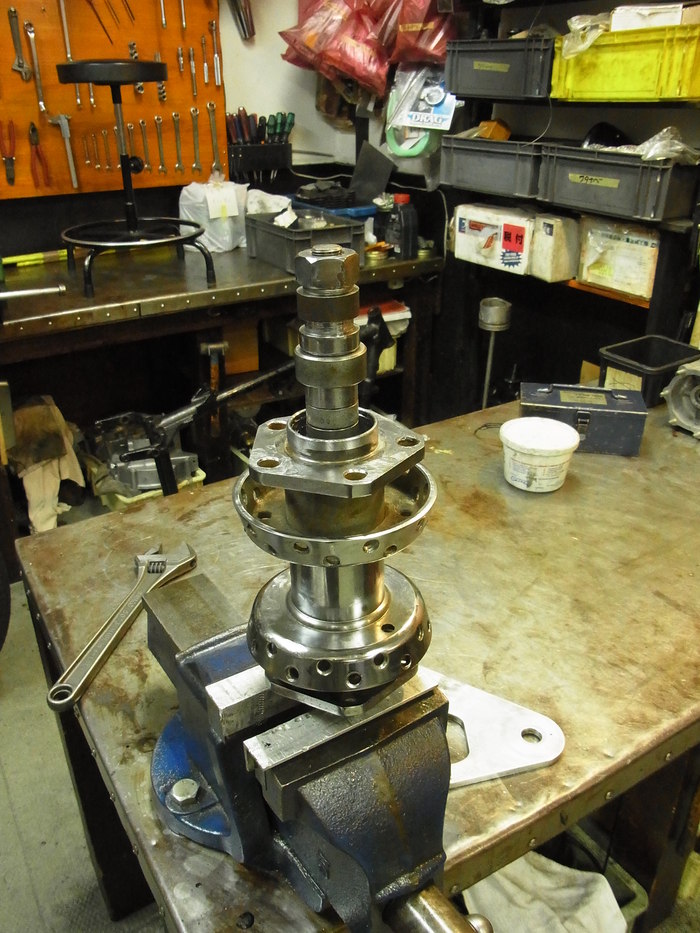

レースを圧入し、ベアリング、カラー、シャフトを組みガタをチェック。
コイツは問題なし。


リム組み。

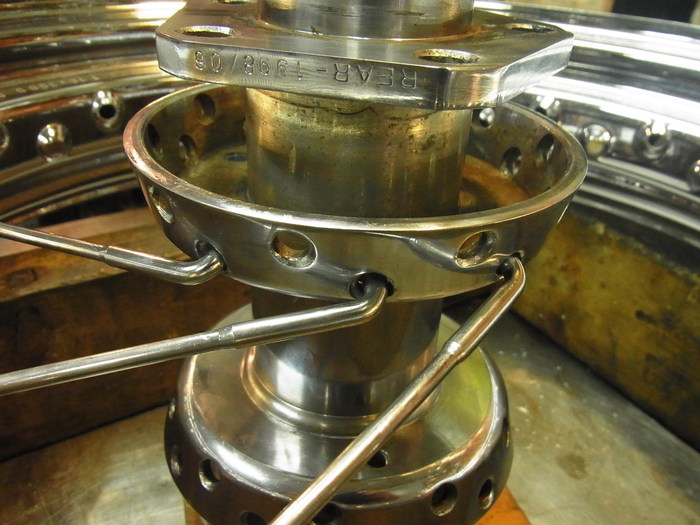

このハブはハブの内側の穴からスポークを組んでいきます。

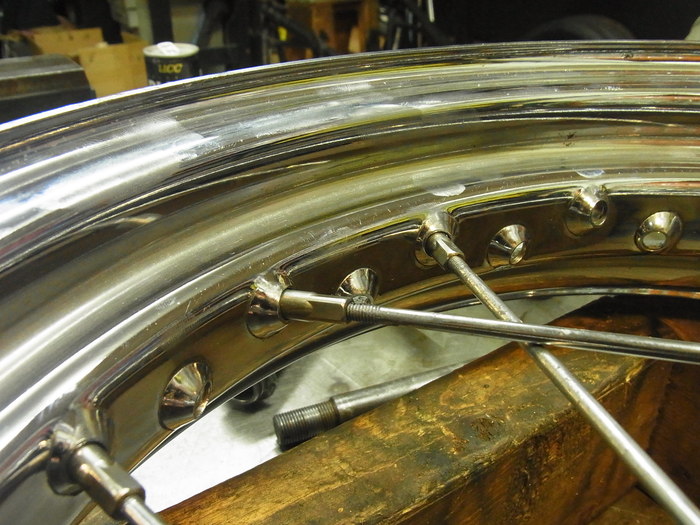

写真を見て、リム上段の穴に3個飛ばしでスポークを挿します。

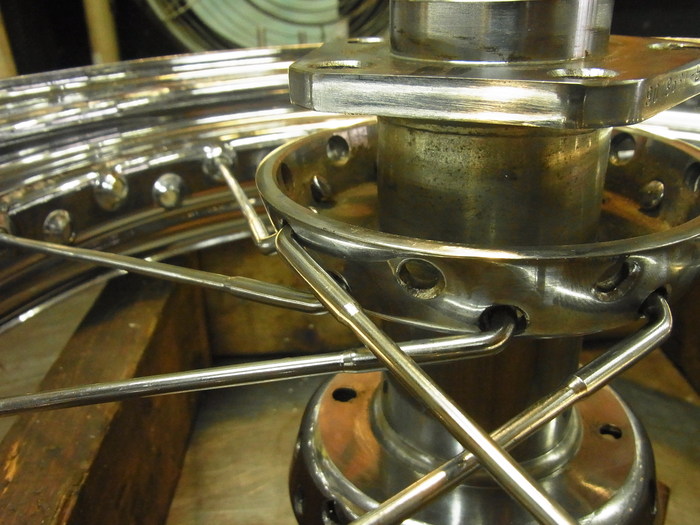

今度はハブの外側のスポークを内側のスポークに交差させる様に組みます。



内側のスポークと4クロスになるようにし組みます。

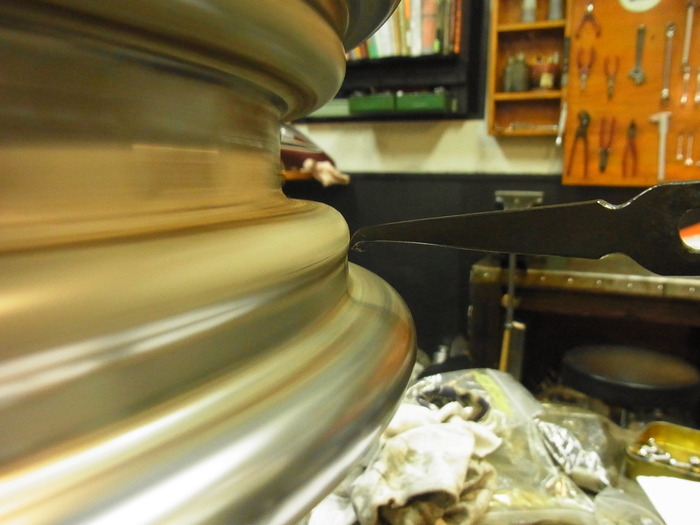

反対側のハブも同じように組み、リムの振れとり。


縦振れ、横振れともに1mm程度。

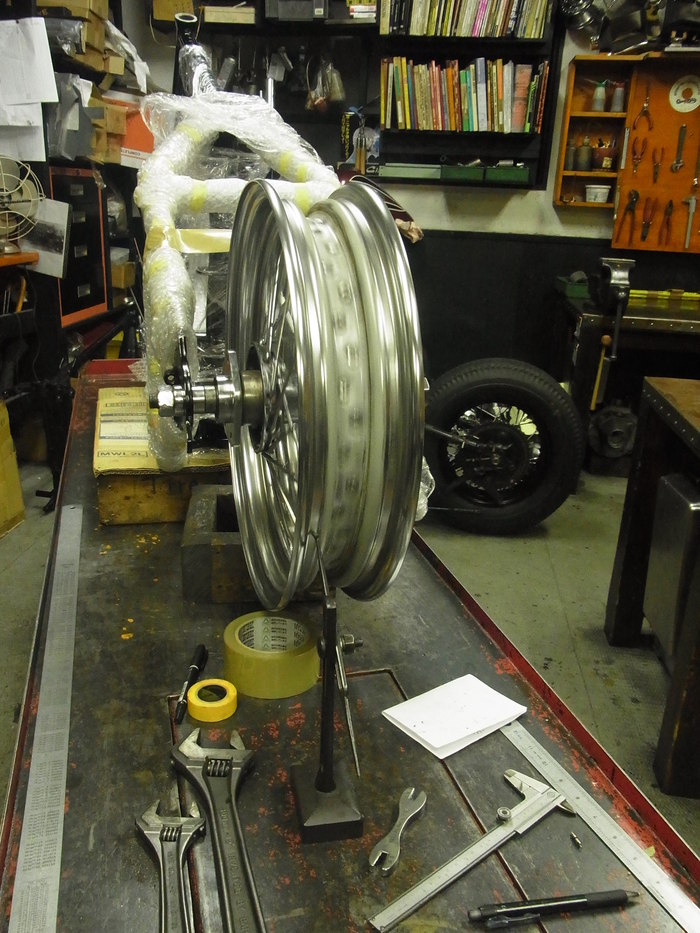

最後に実際にフレーム組み、センターを出します。


リム組みはどうも向き不向きがあるようで、振れがおさまらず嫌になってしまう人と、どんどん振れを詰めようする人と分かれます。H本さんは後者のようで、無言でリムと向き合っていました。
