1976FX1200 バルブガイド

今日はハーレー・ショベルビッグツインのバルブガイドのお話。


使うバルブガイドはKIBBLE WHITE製のAMPCO45。

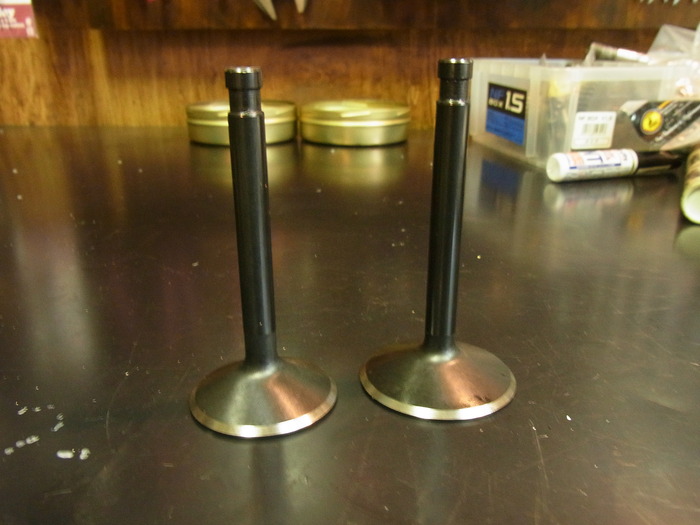

バルブも同じくKIBBLE WHITE製BLACK DIAMOND。
このバルブガイドは元々内径が小さく作られており、バルブステムが通りません。
おまけにAMPCO45は持ちが良いのですが、粘り硬いので切削作業が困難で、ヘッドに圧入後のリーマー作業が大変になるので、先に内径拡大しておきます。

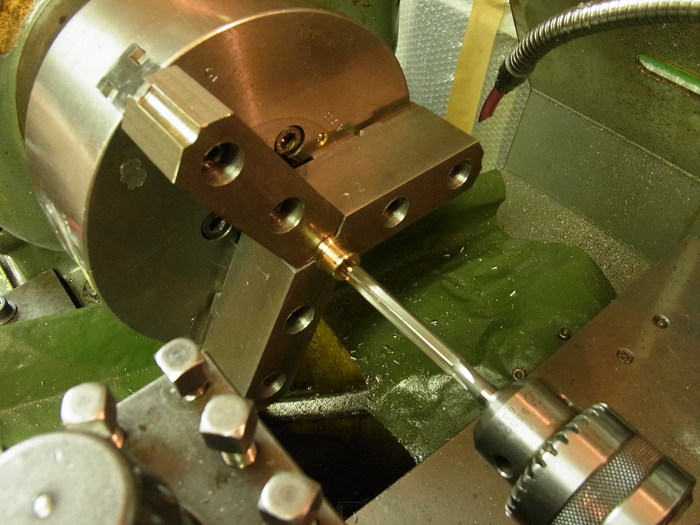

旋盤で切削作業。
専用の生爪でバルブガイドを銜え、リーマーを通します。
この時も小さいサイズのリーマーかあ0.01mm刻みで拡大していきます。

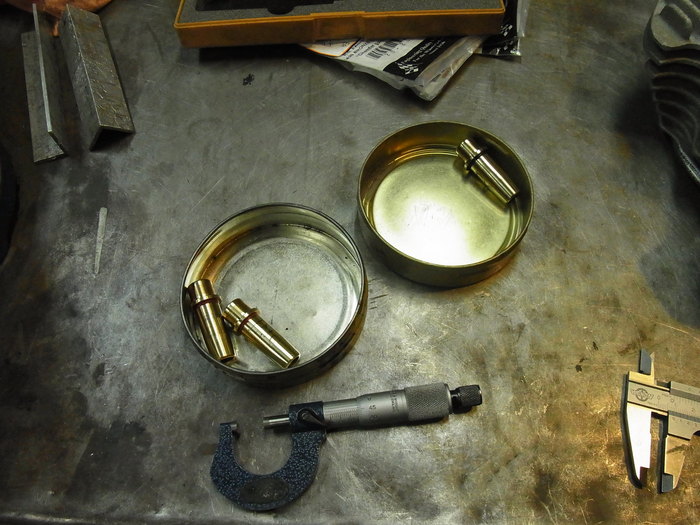

下拵えはこれで終わり。
本作業に入ります。


このヘッドは当りです。
ヘッドのガイド穴は殆ど磨耗無く楕円なし。STDサイズのガイドで行けます。
ガイドの嵌め代は0.03mm~0.04mm程度。


ヘッドを暖め、専用工具でガイドを圧入。



ヘッドに圧入すると、ガイド圧入部分の内径が縮みます。
ハンドリーマーで切削作業です。
これもまた、小さいリーマーから0.01mm刻みで拡大していきます。


という訳でリーミング作業終了。

バルブステムとガイドののクリアランス
IN側0.02mm、EX0.05mm になるまでリーミング。
この後ホーニングします。
