1965XLCH900 分解作業(カムギアケース・トランスミッション編)

色々と問題が多い、F井さんのアイアンスポーツ。
ミッション、カムギア回りはどうでしょうか・・・?

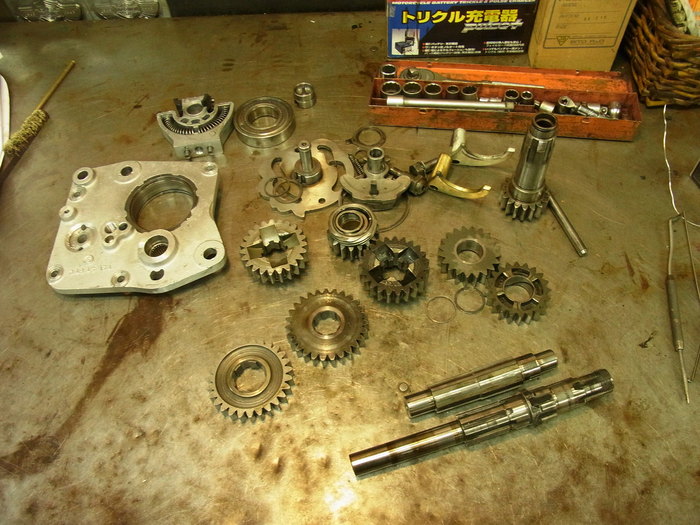

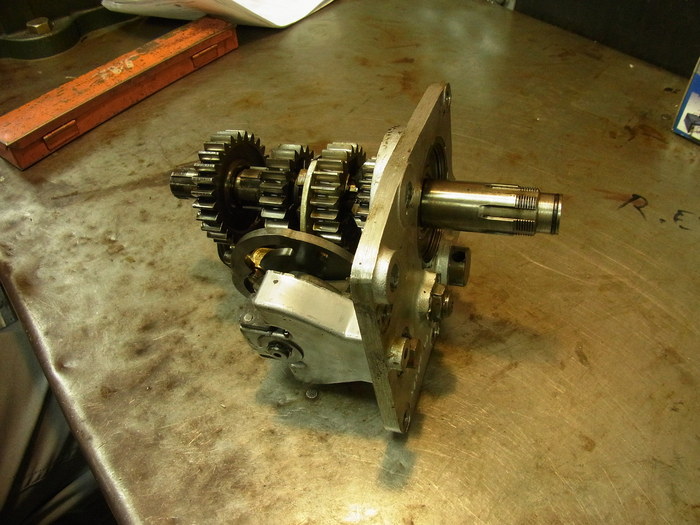

という訳で、トランスミッション分解。
ギア自体は問題なく。もちろんブッシュ、ベアリングは交換。


スプロケット側のメインシャフトベアリングレースは虫食いが酷く交換します。

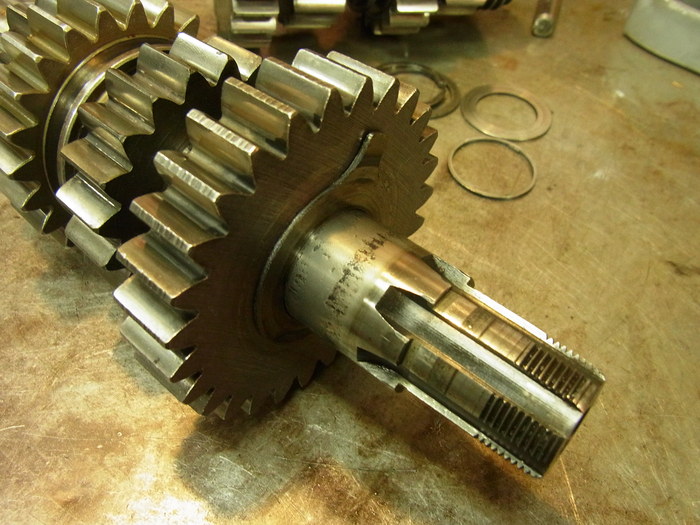

同じくスプロケット側のメインシャフトのベアリング受け部分も駄目。シャフト交換です。


カムギアケース側。

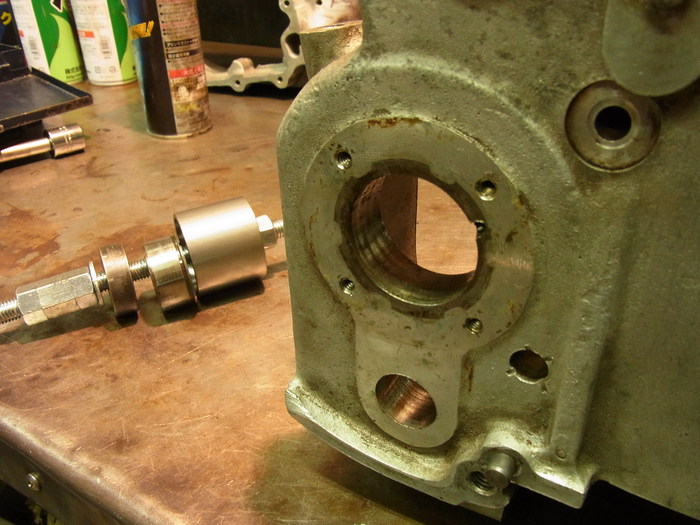

ケース側のカムベアリングは交換。ケースを暖め、専用工具で抜きます。


で問題がコイツ。

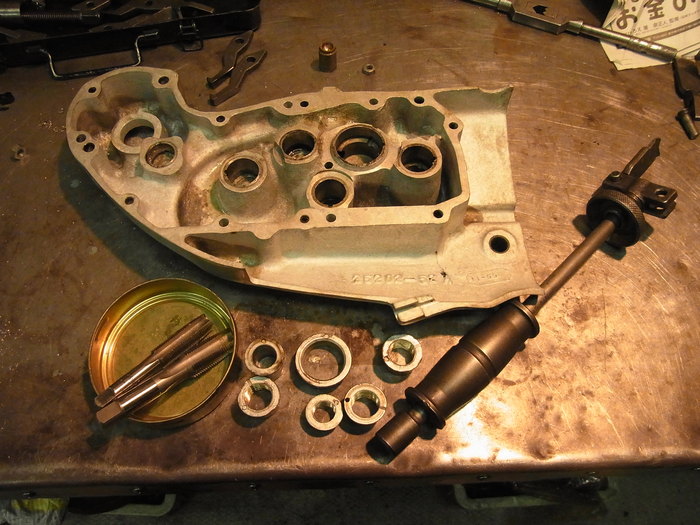

カムカバーがブッシュごとクロームメッキされています。
これじゃあ、ブッシュは使いものになりません。

メッキ屋さんでメッキを剥いでもらったものの、ブッシュに付いたクロームは取りきれず・・・。

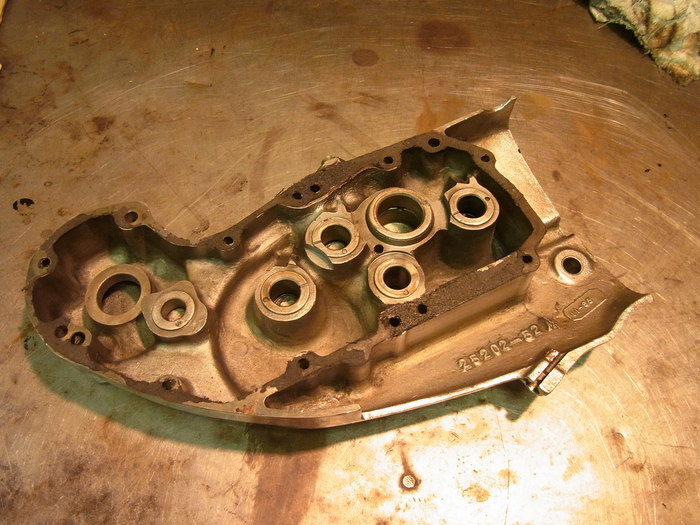

という訳で、ブッシュ全交換決定。

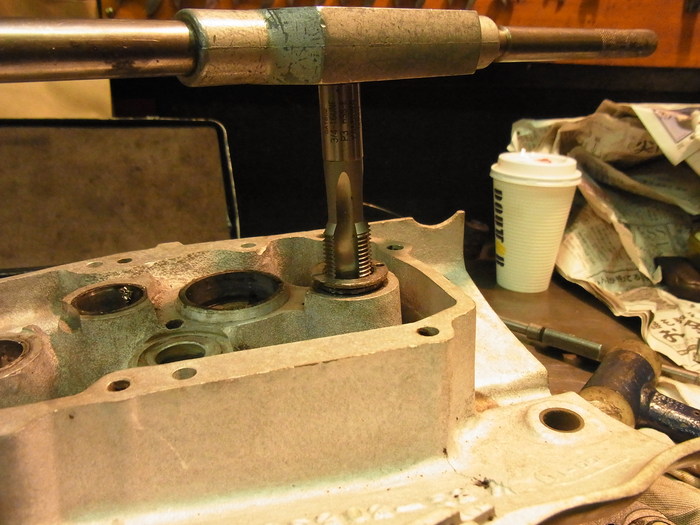

アイアン地獄のブッシュ合わせが始まります。

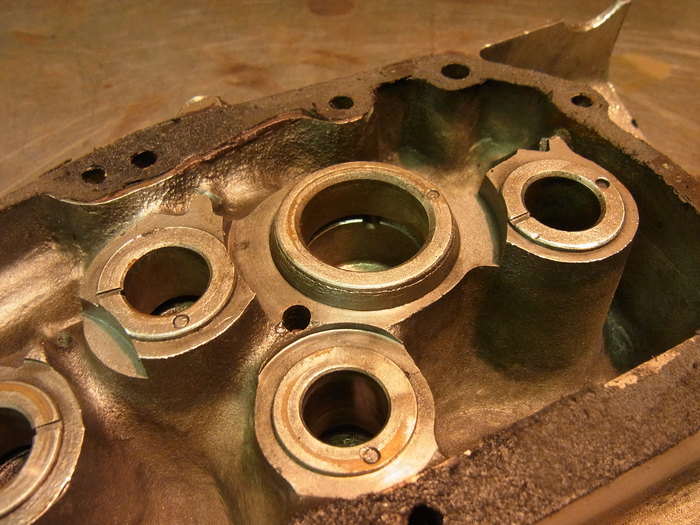

幸い、ケース側のブッシュ穴は楕円、磨耗ほぼ無く一安心。

この車両もまた色々な物語が繰り広げられるのでしょう。
