今日はJAPエンジンのカムフォロアーのお話。

JAP500 SPEEDWAY カムフォロアー_a0248662_0245214.jpg

JAP500 SPEEDWAY カムフォロアー_a0248662_0255940.jpg

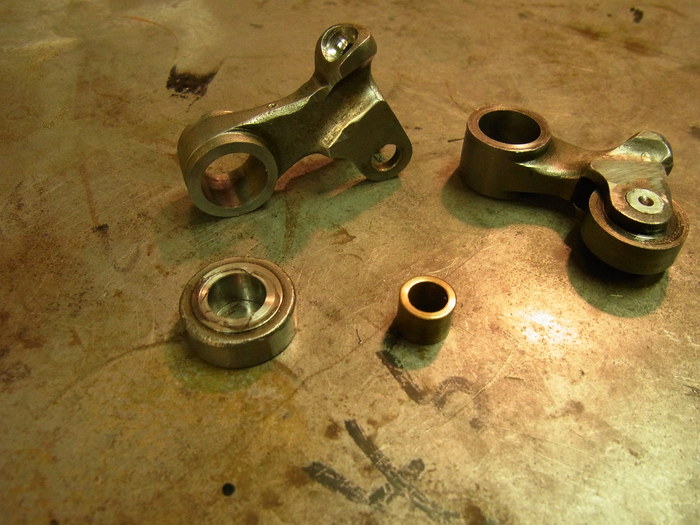

JAPのカムフォロアーはローラーフォロアーになっており、軸受けはブッシュ。
ローラー外輪のカムと接触する部分は消耗しており、交換決定。
シャフトとフォロアーにもガタがあります。

JAP500 SPEEDWAY カムフォロアー_a0248662_0285960.jpg

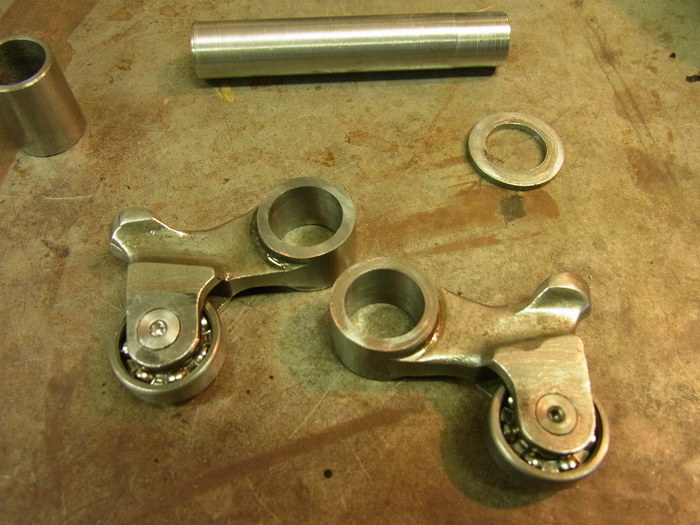

ローラーはサイズが合う、汎用のボールベアリングをピンでカシメる。
強度に不安があるものの、手軽に入手可能な為コイツを選択。
フォロアーの穴は0.08mmも楕円になっていたので真円にボーリング。

JAP500 SPEEDWAY カムフォロアー_a0248662_0284870.jpg

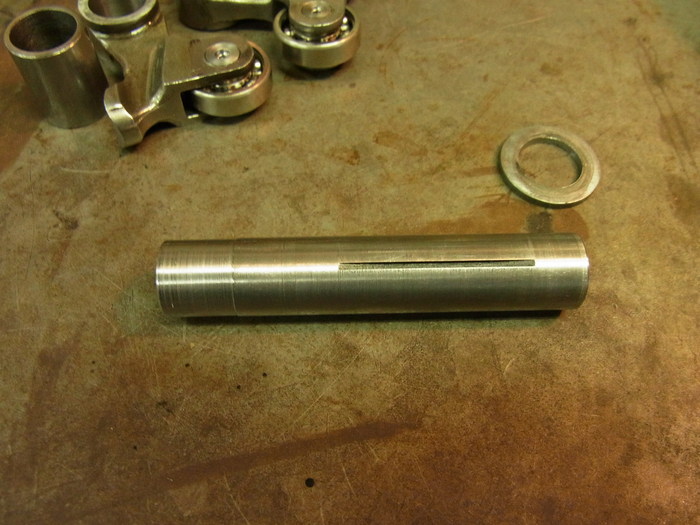

フォロアーシャフトはボーリングしたフォロアーの穴に合わせてオーバーサイズで製作。

JAP500 SPEEDWAY カムフォロアー_a0248662_0292913.jpg

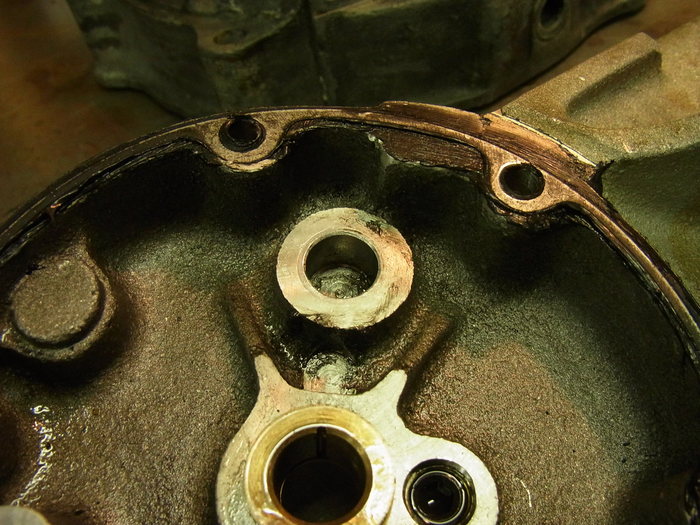

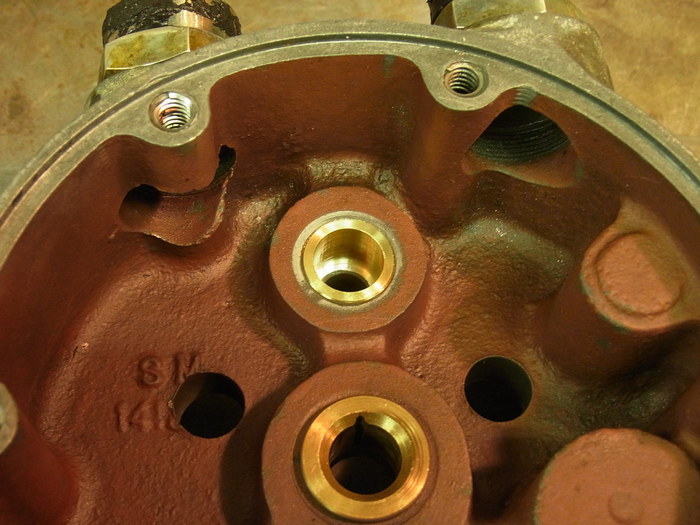

フォロアーシャフトのケース側の受けはシャフトに合わせ、単品製作。

JAP500 SPEEDWAY カムフォロアー_a0248662_0302749.jpg

カムカバー側の受けは問題が無かったので、シャフト側を段付き加工。

JAP500 SPEEDWAY カムフォロアー_a0248662_0381314.jpg

Rテックさんでカムシャフト、カムブッシュは加工。(詳しくはこちら

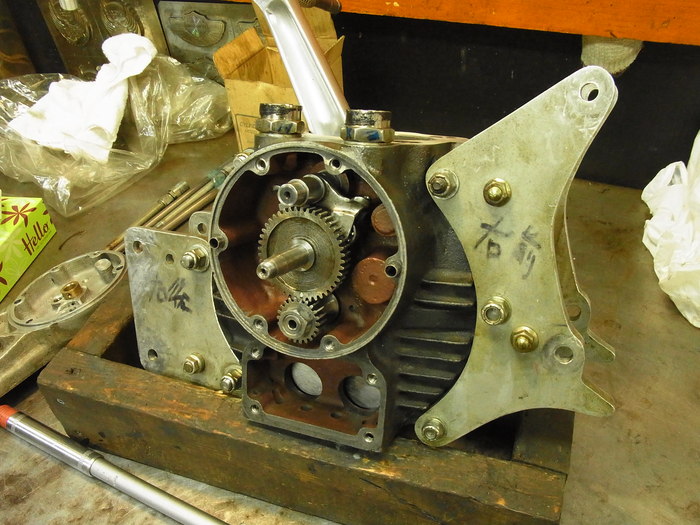

という訳で、生まれ変わったタイミングギア回り本組み。

JAP500 SPEEDWAY カムフォロアー_a0248662_0401154.jpg

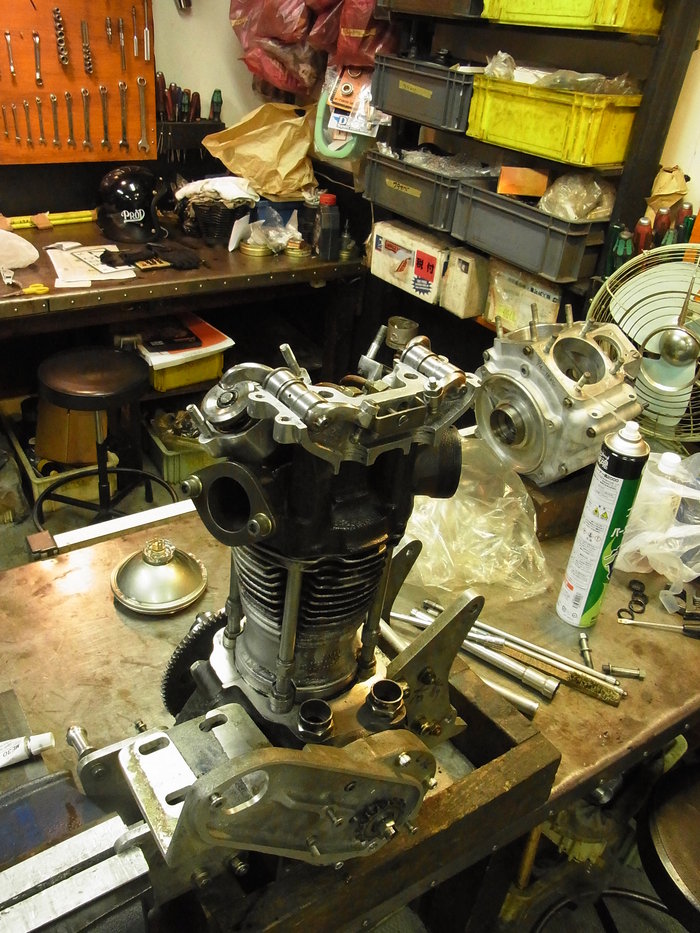

流れでタペットクリアランスのお話。

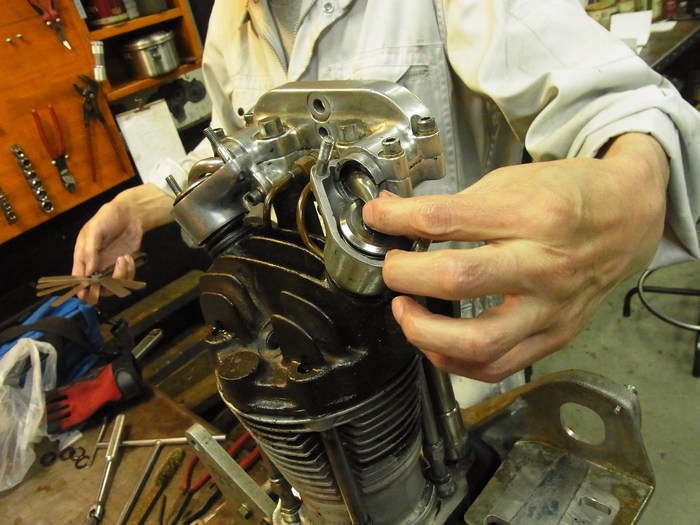

プッシュロッド、プッシュロッドカバーを付ける為、ロッカーカバーをバラしタペットクリアランス調整。

JAP500 SPEEDWAY カムフォロアー_a0248662_040432.jpg

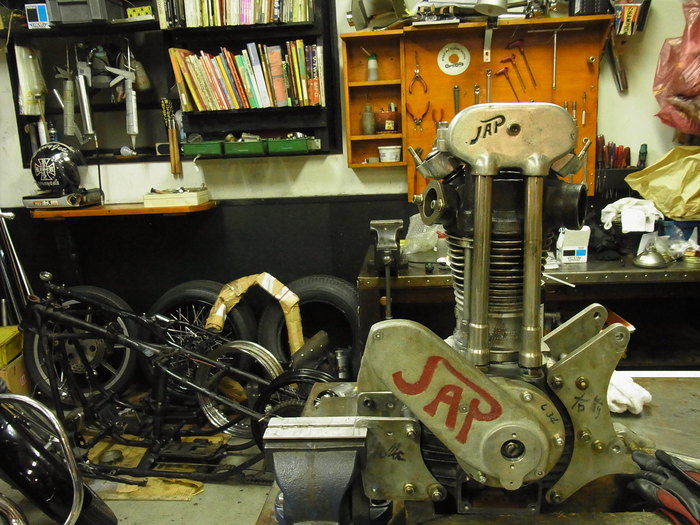

ランニングクリアランスは IN.003"(0.076mm) EX.004"(0.1mm)
このクリアランスはエンジン冷間時のものでエンジンが暖まったときはIN、EX共に.002”(0.05mm)になるようです。

JAP500 SPEEDWAY カムフォロアー_a0248662_0425256.jpg

JAPエンジンも大詰めであります。







1968XLH900 車検取得

JAP500 SPEEDWAY カムフォロアー_a0248662_0434375.jpg

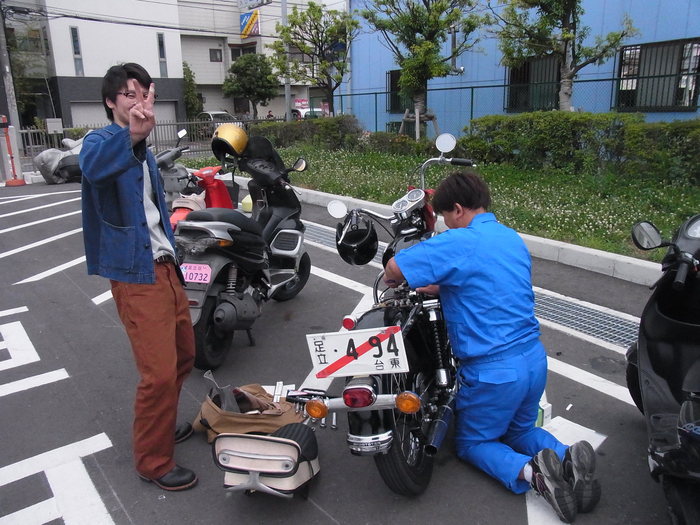

アイアンスポーツのS竹さん。無事車検通りました。職権打刻プレート取り付け画像であります。
