JAP SPEEDWAY クランクスラスト

二夜連続JAPネタ、クランクのスラスト調整です。
クランク芯出し、クランクケース合わせ面、面研などでクランクのスラスト量も変わっているはずなので、まず、元々入っていたシムを入れスラスト量を計測。

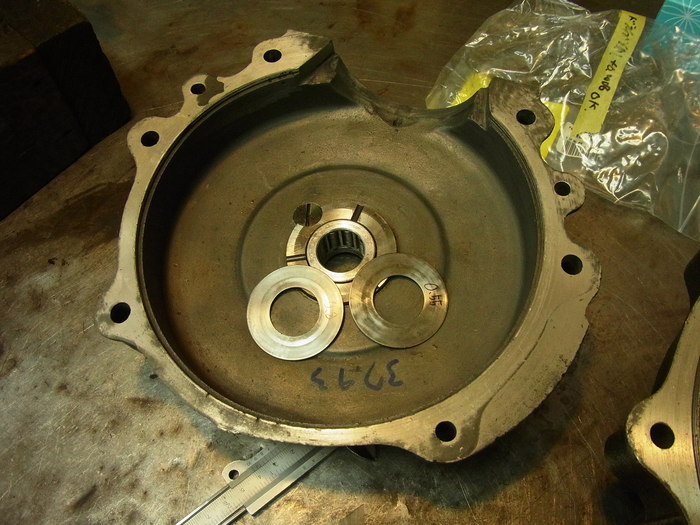

シムはドライブサイド、タイミングサイド両方に入ります。


随分とスラスト量が多かったので、シムを製作。
岩田製作所で一枚から作ってくれます。便利な世の中になりました。

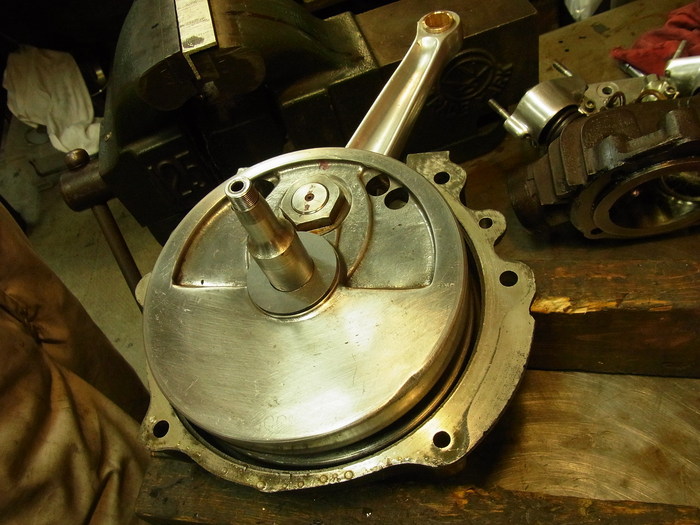

コンロッドの中心がクランクケースの真ん中に来るように、左右のスラストシムの厚みを調整。


スラスト量0.2mmで組みました。

盛り上がりを見せるJAPエンジン、テンションが上がってきました。
