1977XLCR タイミングギアケース

今日はアイアンスポーツのカムギアケース軸受けのお話。

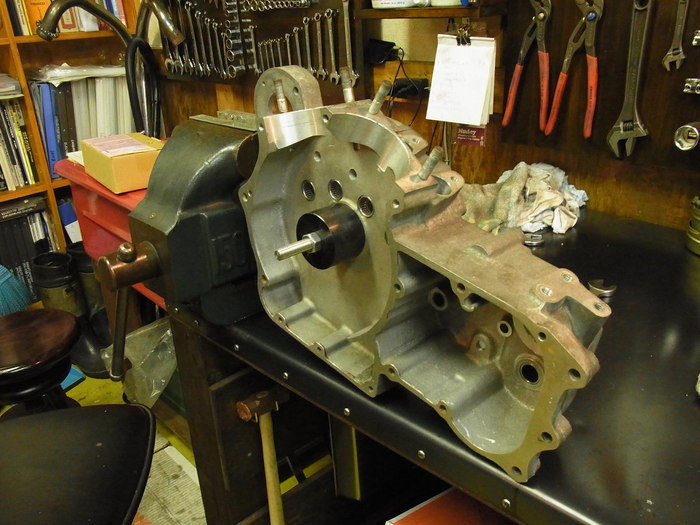

まずはクランクケース側のベアリングを交換。


ケースを暖めカムベアリングを圧入。
カムベアリングは全長が短い為、斜めに入らないように特製SSTを使い垂直に圧入。
嵌め代は0.05mm程度で良い感じ。


ピニオンベアリングも特製SSTを使い圧入。
77年から一体式のニードルベアリングになっています。
ケース側は鉄が鋳込んでり、嵌め代は0.05mm程度。


という訳で、クランクケース側は完了。


カムカバー側。

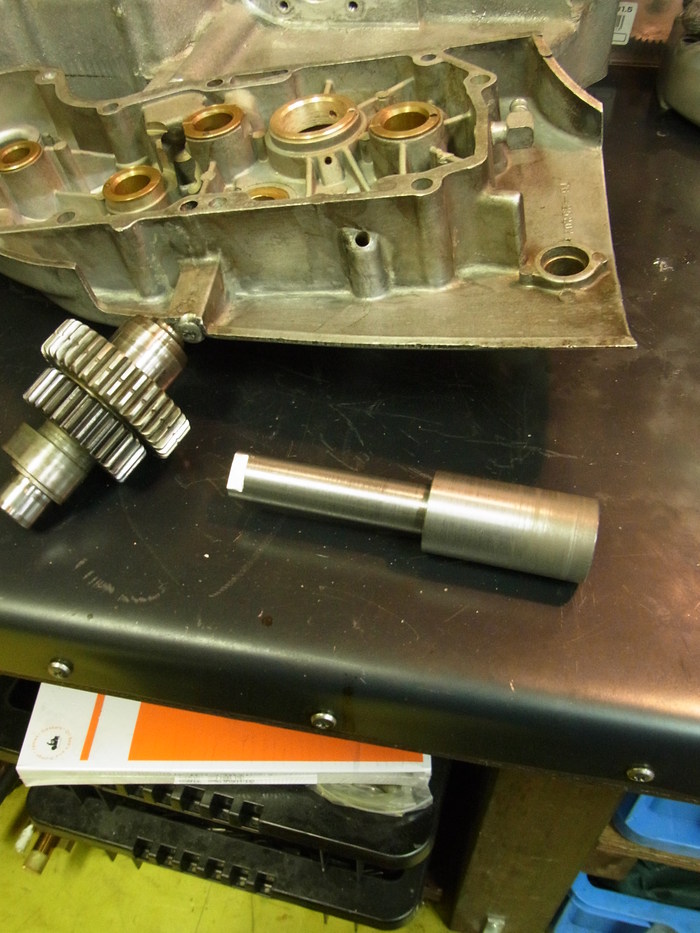

外れてしまっていた2番カムのブッシュを入れます。
その他のカムブッシュは消耗が少なくそのまま使います。

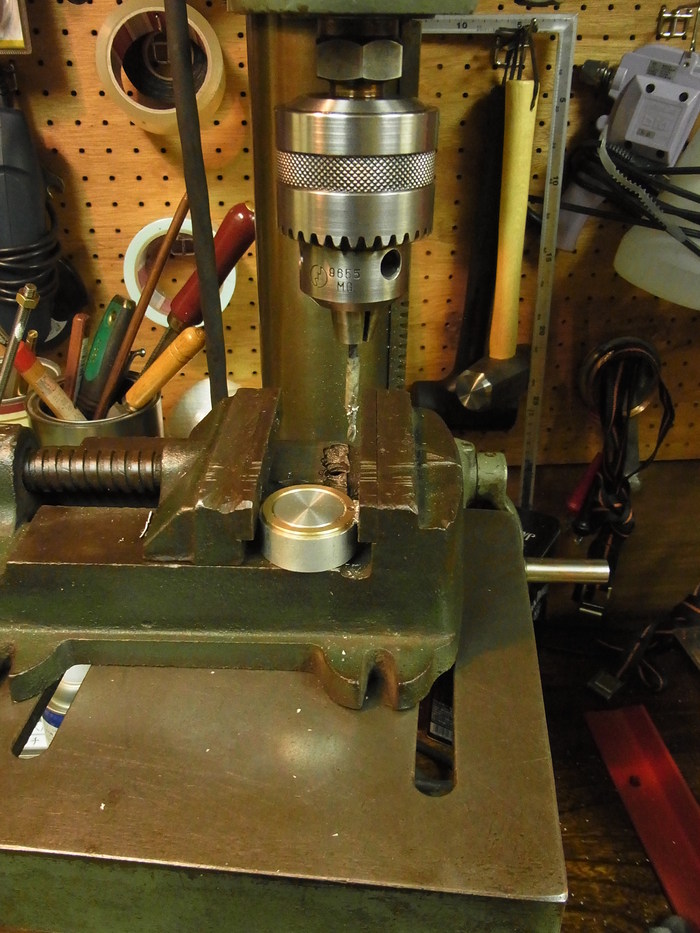

新品ブッシュには位置決めのダウエルピン溝、オイル穴が開いてないので冶具を製作。


こちらもSSTを使い圧入。嵌め代0.05mm。
ダウエルピン、オイル穴がずれない様に入れます。


圧入後ブッシュ内径は嵌め代分縮み、カムシャフトは入りません。
ラッピングツールを作りブッシュ内径拡大します。


クランクケースとカムカバーを合わした状態にし、カムベアリング側を軸にしラッピング。


この後ホーニングし完了。
次回はカムシャフトのスラスト調整です。
