2013年 04月 17日

1976FX1200 トランスミッション組み立て(シフター編)

今日はハーレー・ショベルビッグツインのトランスミッション、シフター回りの組み立て。
1979年以前のラチェットトップタイプのヤツです。

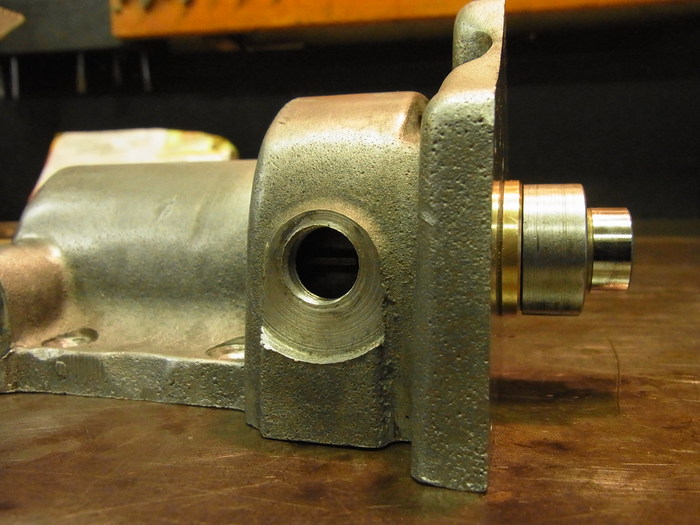

まず、シフターシャフトブッシュにガタがあったのでブッシュ交換。


カバーを暖め圧入。


圧入後、嵌め代分ブッシュ内径は縮むので、シフターシャフトがガタ無くスムーズに入るところまで、ラッピング。


シフターシャフトにシフターギアを入れUピンでとめます。


シフターギアがニュートラルポジションのときに、シフターシャフトの爪が下に向くようにします。

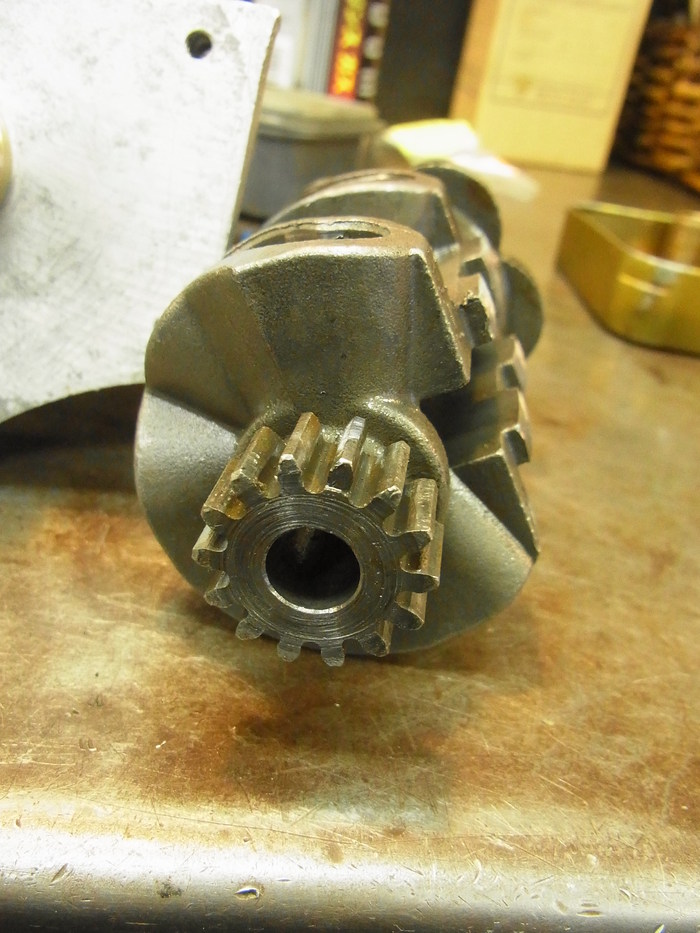

シフターカム(ドラム)を組みます。


シフターカムギアの削ってあるギアとシフターギアの溝が入っているところを合わせます。


シフターパウル回りを組みます。


アダプタープレートの凹とシフターシャフトの凹が合うところで、アダプタープレートを固定。
曲がって入っている為よく折れているパウルキャリアースプリングは交換。


シフターパウルキャリアーを付け、シフターパウルを組みます。

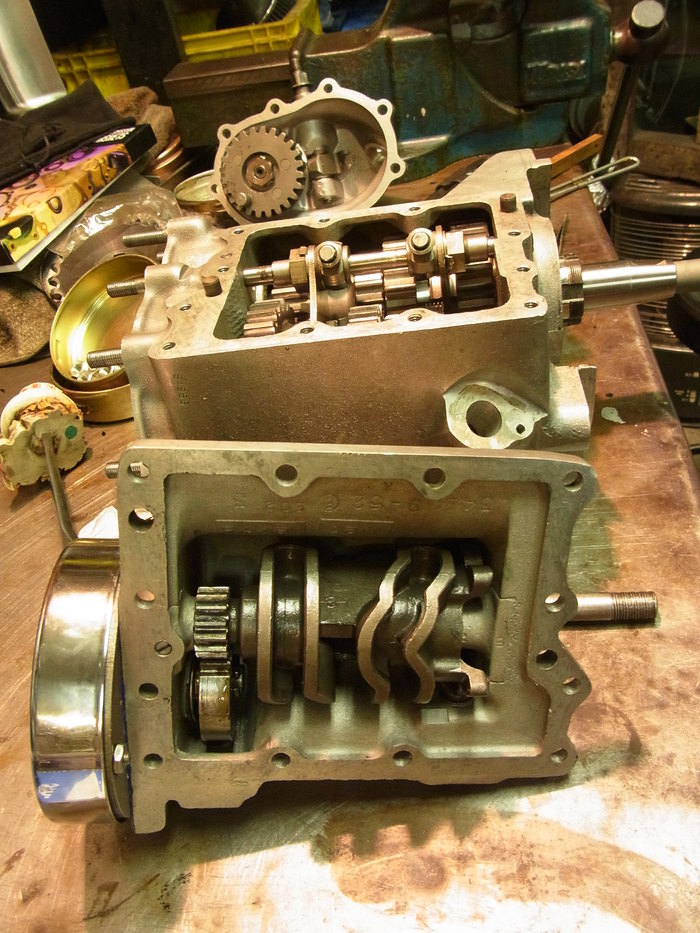

シフタフォークを組み、実際にギアボックスにシフターカバーを組んだ状態でギアの入りっぷりをチェックしま
す。

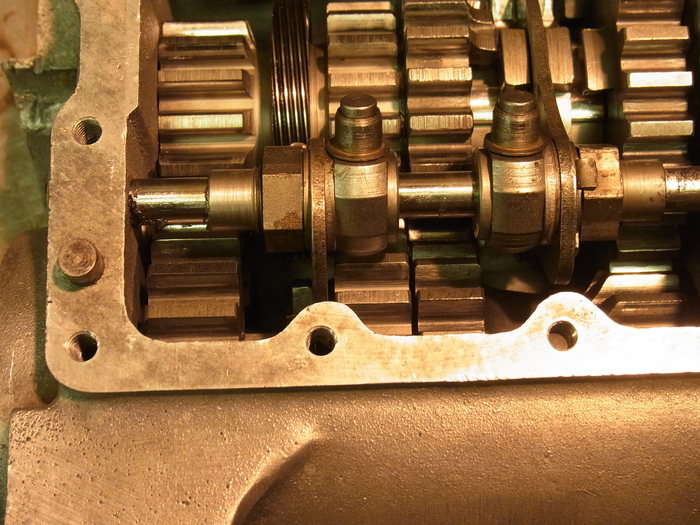

1速

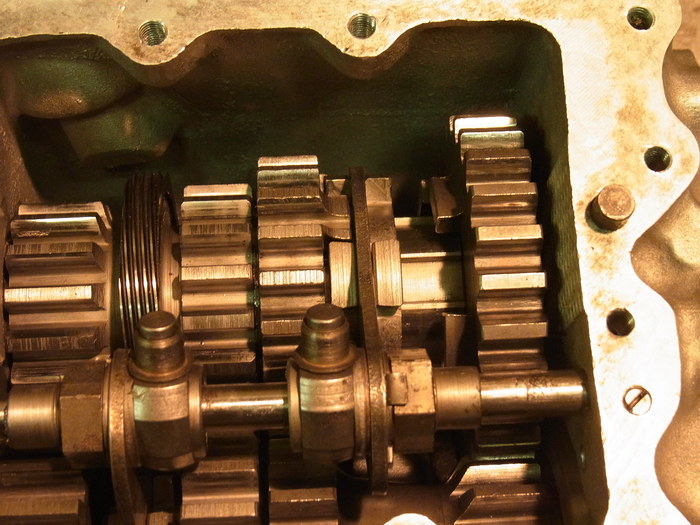

2速

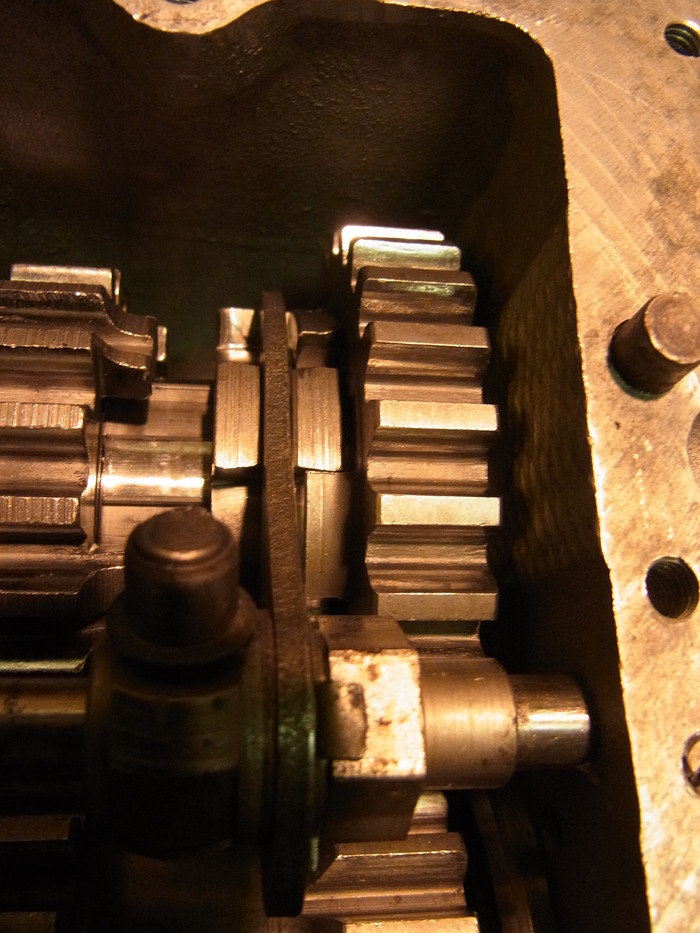

3速


4速


良い感じです。
ドグギアの噛み合いが浅すぎもイケマセンが、押しすぎも良くありません。
位置が悪い場合はシフターフォークのシムで調整ですが、今回は問題なしです。
