1939EL1000 分解作業(トランスミッション編)

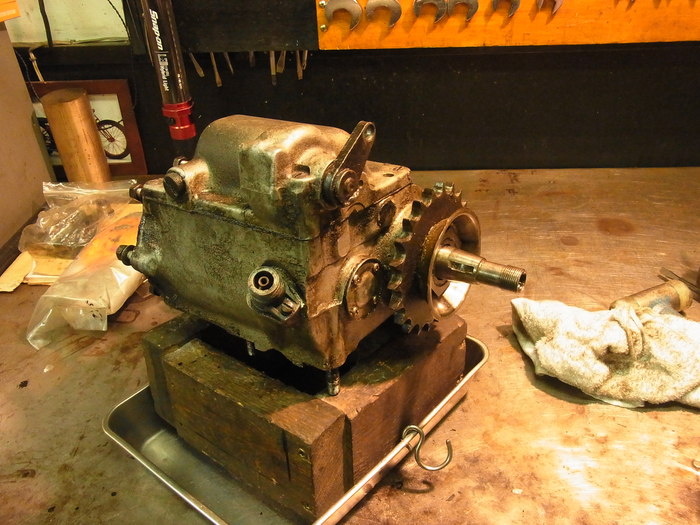

今日はハーレー・ナックルヘッドのトランスミッション分解作業です。

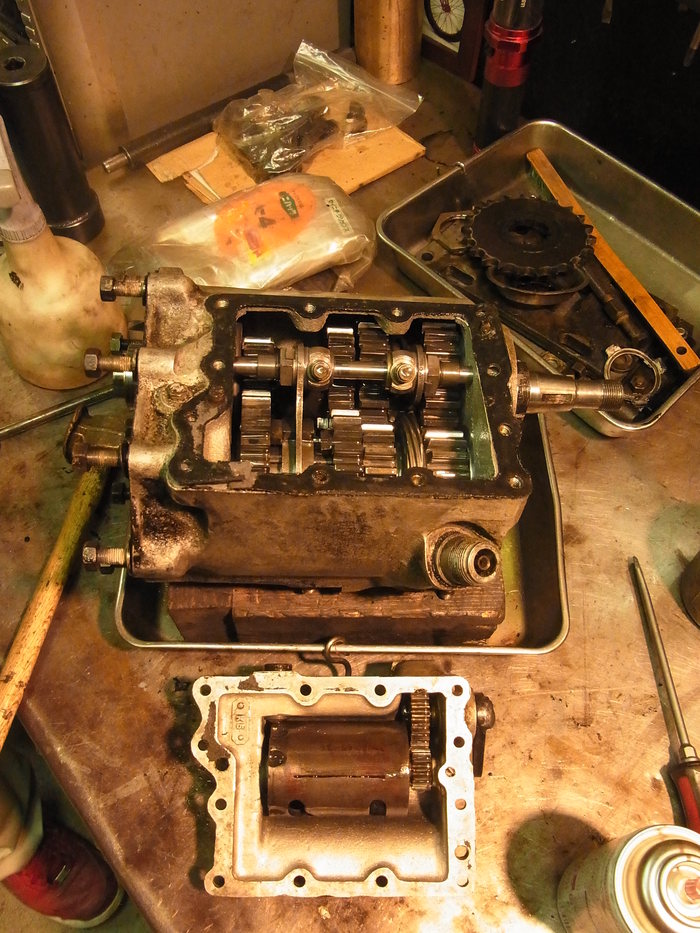

今までほぼ手付かずだったと思われるギアボックス、やられている部分が多いです。

1939EL1000 分解作業(トランスミッション編)_a0248662_0323027.jpg
1939EL1000 分解作業(トランスミッション編)_a0248662_0325135.jpg
1939EL1000 分解作業(トランスミッション編)_a0248662_0331035.jpg

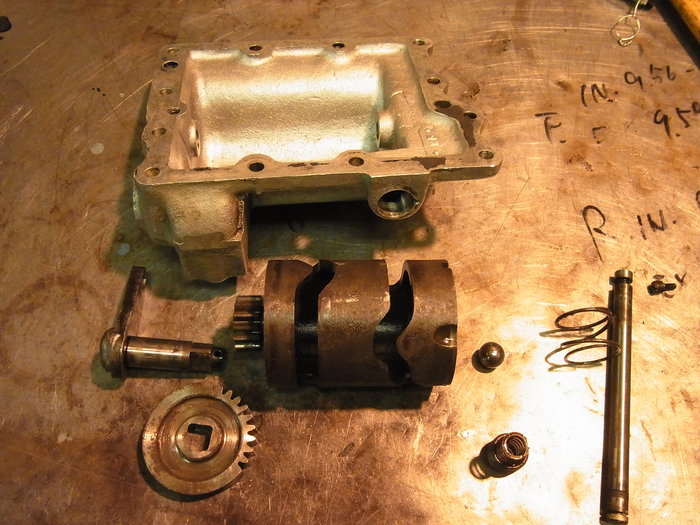

抜きづらいシフターギアを抜き、シフター周り分解。

1939EL1000 分解作業(トランスミッション編)_a0248662_0332476.jpg

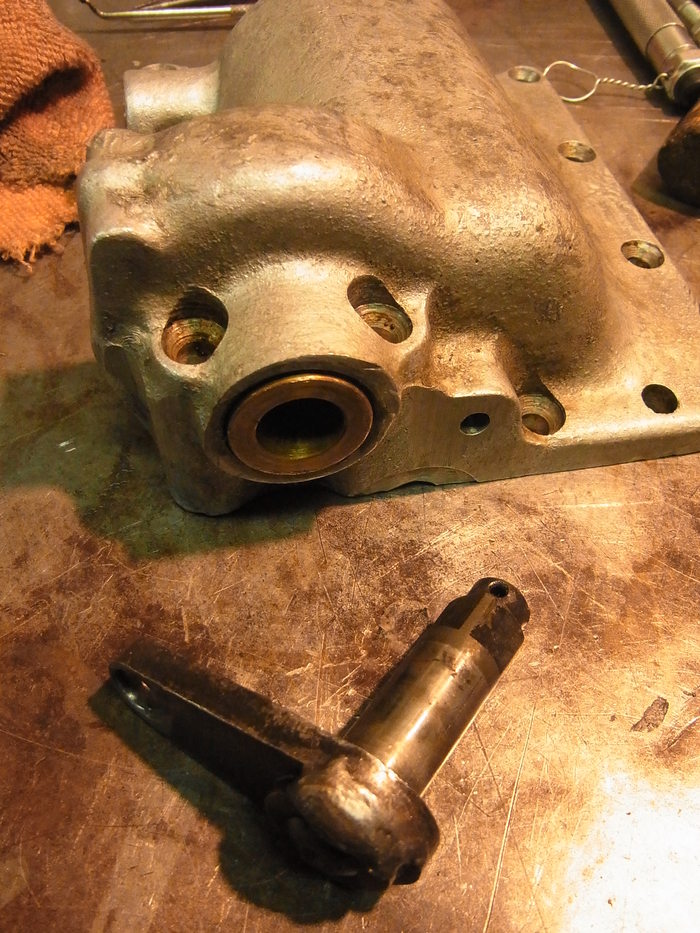

シフターシャフトブッシュはガタが多いので交換です。

1939EL1000 分解作業(トランスミッション編)_a0248662_0333875.jpg

1939EL1000 分解作業(トランスミッション編)_a0248662_0335586.jpg

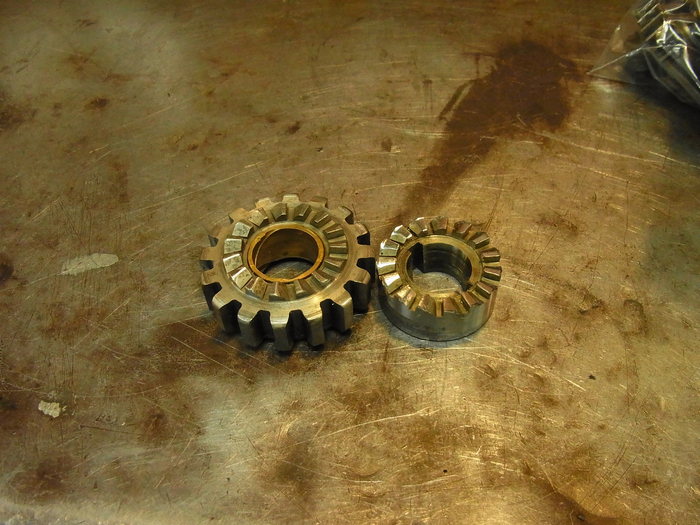

スターター分解。
スタータークラッチの歯は磨り減って使い物にならず。
スターターギアブッシュもガタガタなので交換。

1939EL1000 分解作業(トランスミッション編)_a0248662_0341498.jpg

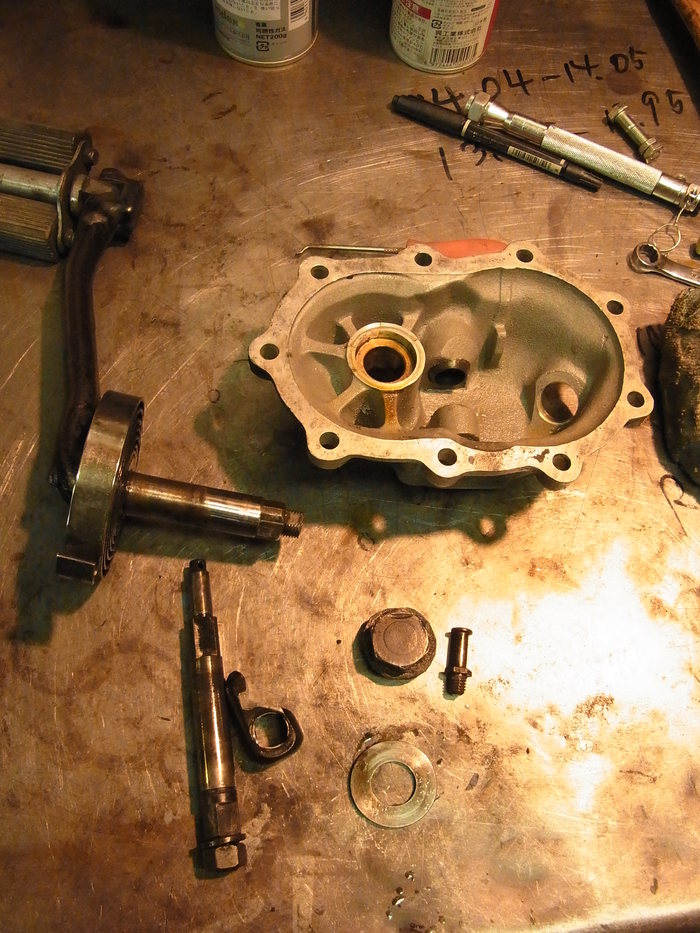

キックカバー側も分解。

1939EL1000 分解作業(トランスミッション編)_a0248662_0344114.jpg

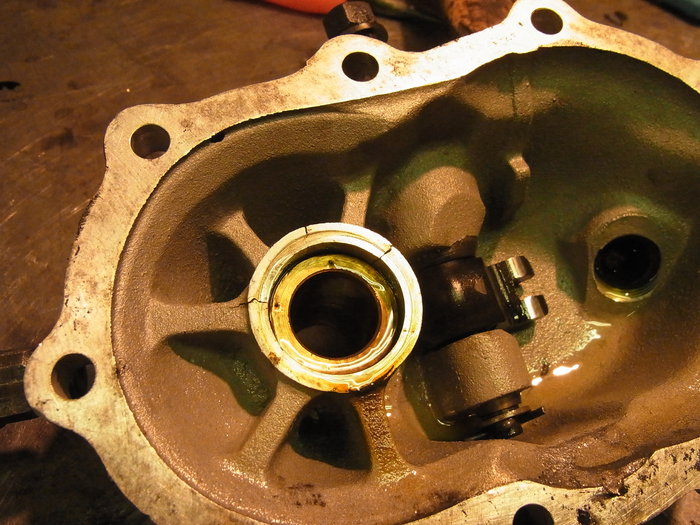

キックカバーはクラックで終了。
ナックルのキックカバーはよくここにクラックが入るそうです。

1939EL1000 分解作業(トランスミッション編)_a0248662_0345339.jpg

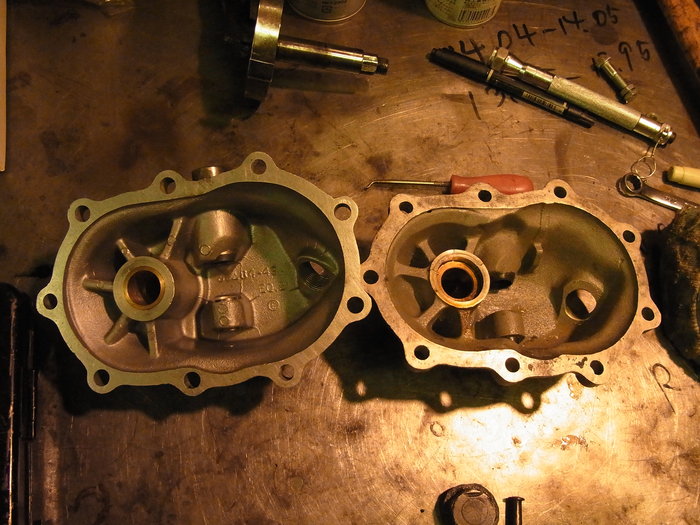

ショベルのものと比較してみました。
やはり、ショベルのカバーは肉厚になり対策されています。
ナックルのものはアルミの肉厚が薄いのに対し、ブッシュが厚い。

1939EL1000 分解作業(トランスミッション編)_a0248662_035568.jpg

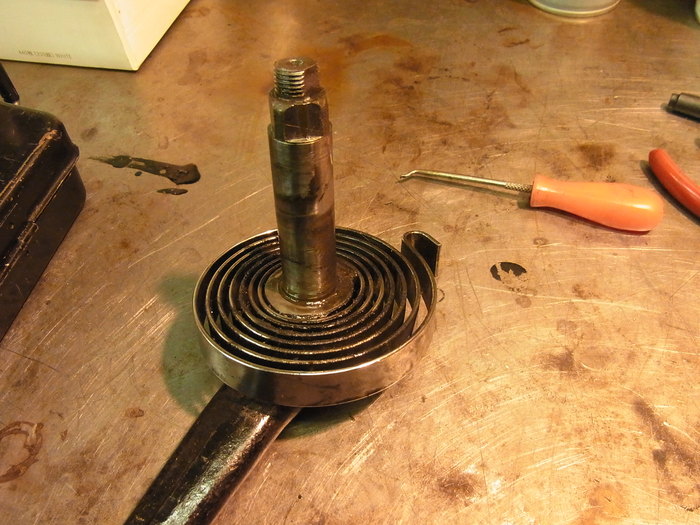

キックカバーがやられてしまう原因として、ブッシュとキックアームシャフトのガタがあります。
回転運動をするはずのスターターシャフトが、ガタにより上下に動きケースにダメージを与えます。
このキックアームシャフトも減って樽状になっています。
アームとシャフトが一体式になっています。さぁどーやって直すかな。
