1939EL1000 シリンダーヘッド分解&計測

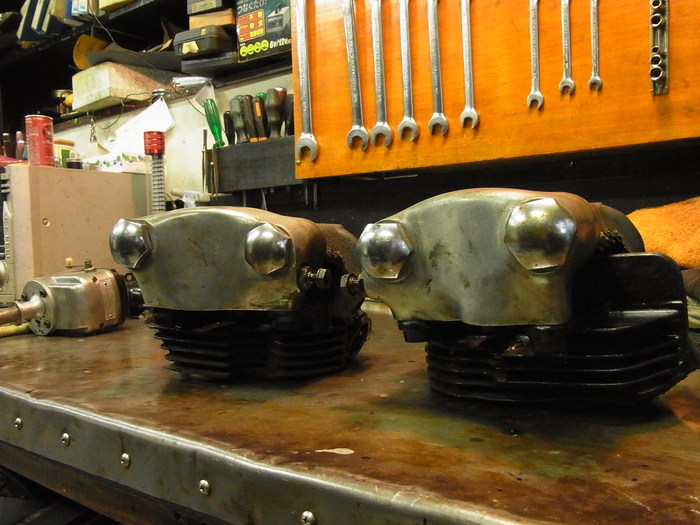

今日はハーレー・ナックルヘッドのシリンダーヘッド分解です。

1939EL1000 シリンダーヘッド分解&計測_a0248662_111975.jpg
1939EL1000 シリンダーヘッド分解&計測_a0248662_113085.jpg

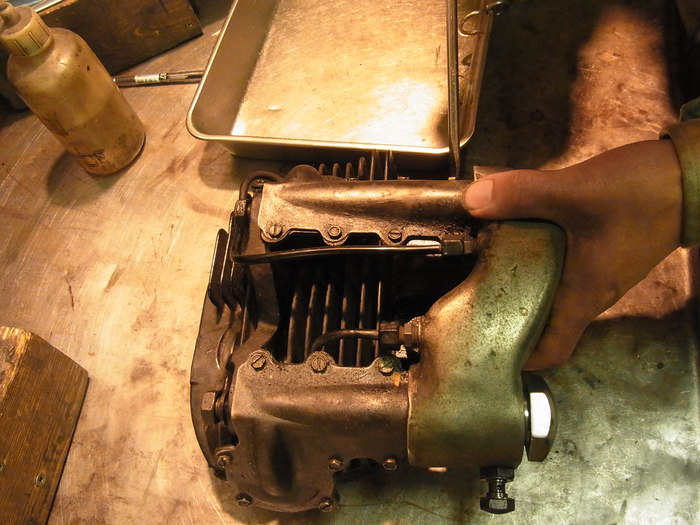

まずブリキのロッカーカバープレートを外します。
ロッカーカバーに溜まったオイルはエンジンの負圧でロッカーアームハウジングに戻されるので、このカバーの気密性が大事なのですが・・・。

1939EL1000 シリンダーヘッド分解&計測_a0248662_12359.jpg

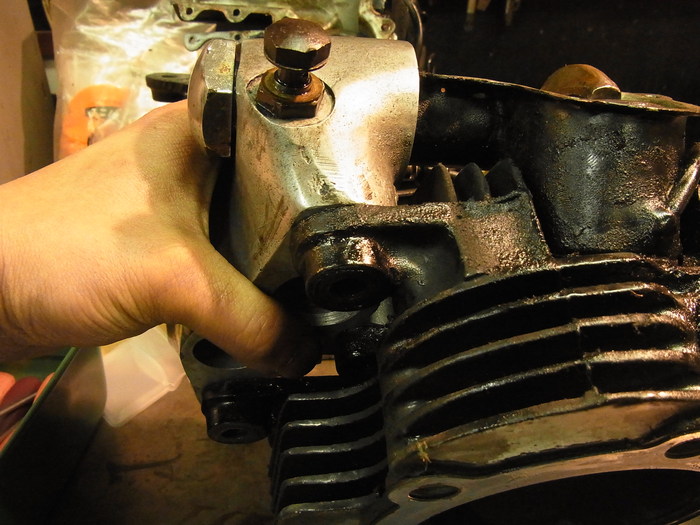

ロッカーアームハウジングスクリューを外します。
ヘッド側のロッカーアームハウジングマウント部は振動などでよくクラックが入っているそうです。この車両も直してある跡がありました。

1939EL1000 シリンダーヘッド分解&計測_a0248662_122756.jpg
1939EL1000 シリンダーヘッド分解&計測_a0248662_123775.jpg

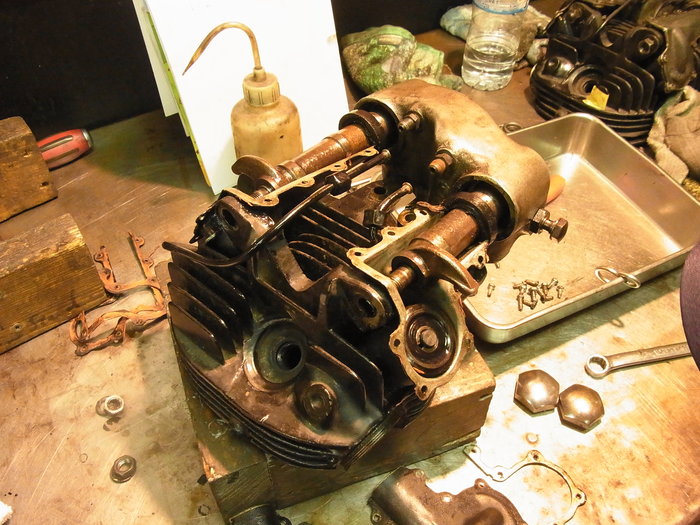

ロッカーアームシャフトナットを外し、ロッカーアームハウジングをスライドさせるとロッカーアームが外れます。

1939EL1000 シリンダーヘッド分解&計測_a0248662_125690.jpg

フロント、リア、インテーク、エキゾーストそれぞれ長さが違うロッカーアームとロッカーアームシャフト。

1939EL1000 シリンダーヘッド分解&計測_a0248662_131653.jpg

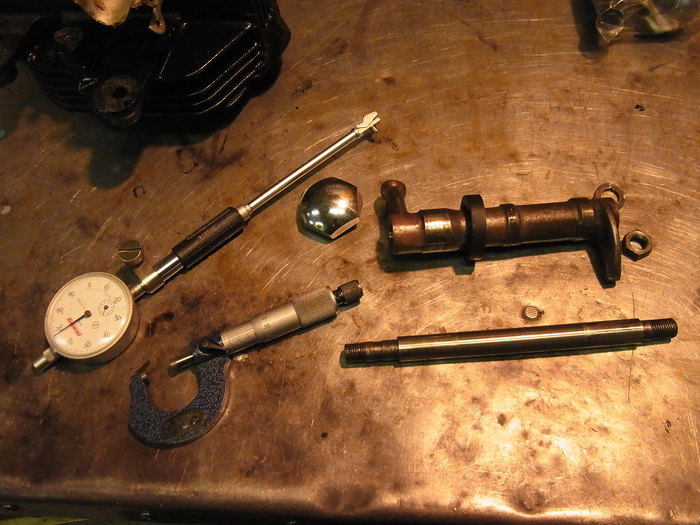

と言う訳で計測。
ロッカーアームシャフト径13.95mm~13.955mm ロッカーム内径14.04mm~14.05mm

1939EL1000 シリンダーヘッド分解&計測_a0248662_133236.jpg

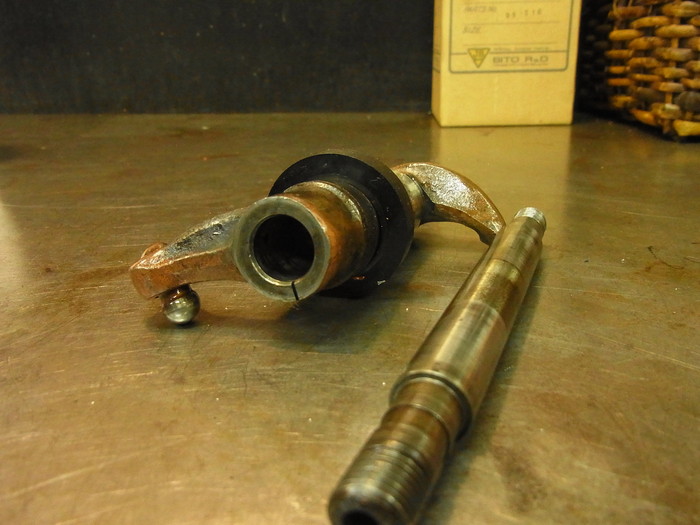

ここのクリアランスを詰めるとなると、シャフトをハードクロームなどで太らせオーバーサイズにする。もしくはロッカーアームをボーリングし、ブッシュを入れるということになります。
どっちみち大変ですね。

1939EL1000 シリンダーヘッド分解&計測_a0248662_1284781.jpg
1939EL1000 シリンダーヘッド分解&計測_a0248662_1295414.jpg

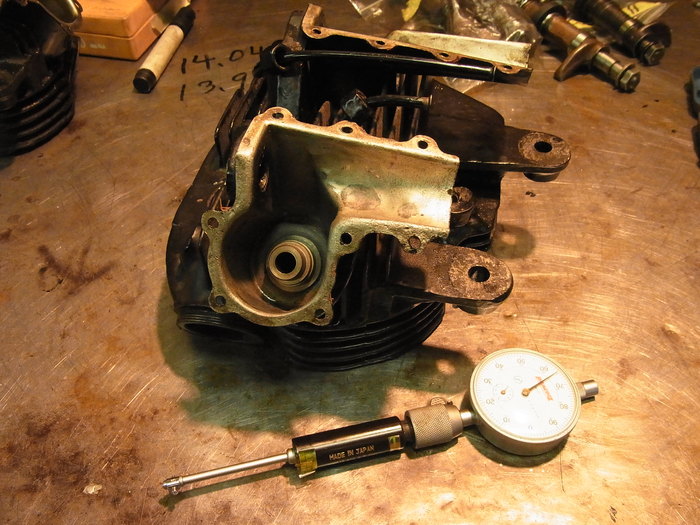

バルブを抜き、バルブ、バルブガイド内径計測。
ここは以前にやっているらしく良好。

1939EL1000 シリンダーヘッド分解&計測_a0248662_130859.jpg

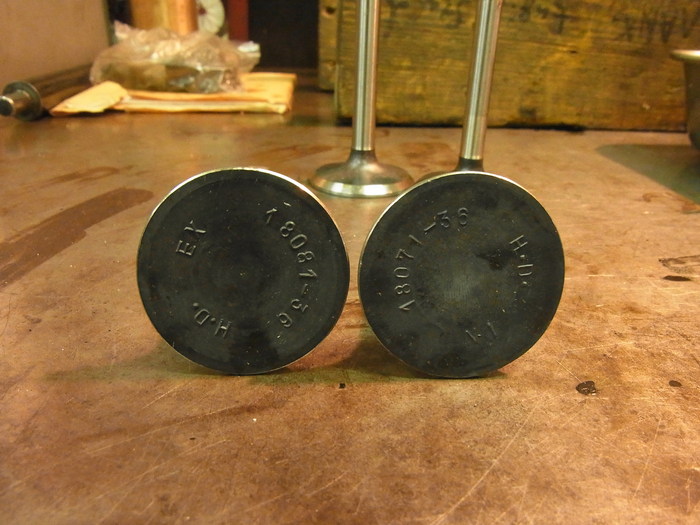

バルブはオーナー所有のバルブを使い、バルブとガイドのクリアランス IN 0.04mm EX 0.07mm
よい感じです。


問題点の多いナックルのロッカー周り、これから色々と楽しめそうです。
