2013年 03月 23日

1977XLCR ロッカーアームブッシュ

今日はハーレー・アイアンスポーツのロッカーアームブッシュ交換です。


ロッカーアームシャフトとロッカーアームブッシュのクリアランス(ガタ)を計測。
0.05mm~0.07mm 縦方向にガタありってことでブッシュ交換です。

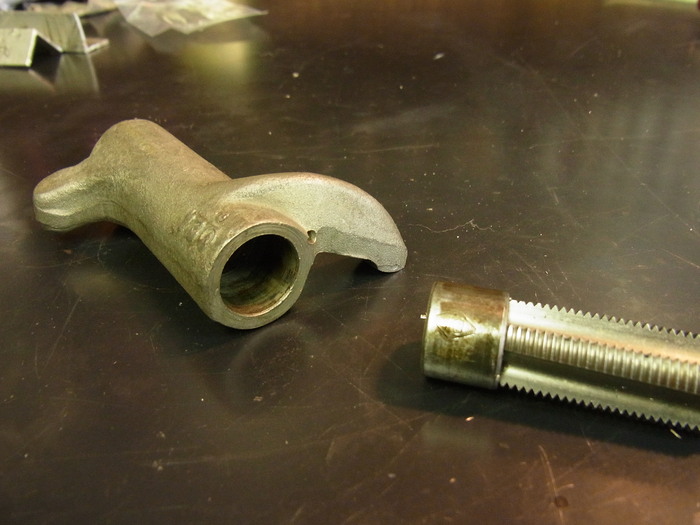

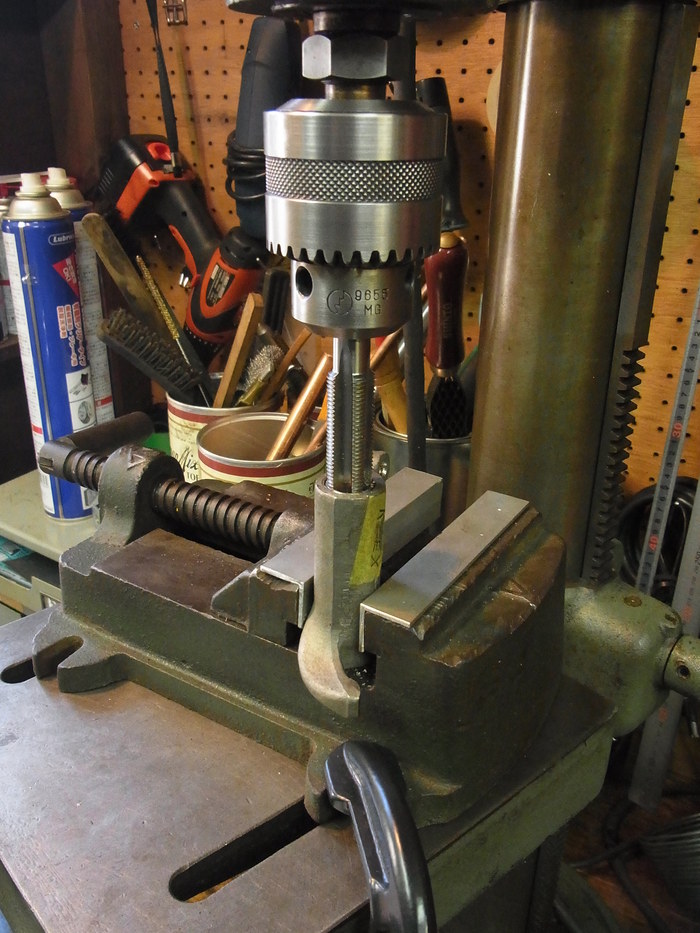

タップを使いブッシュを抜きます。


使うブッシュはJIMS製・ワンピースタイプ。純正のものは割りが入っています。
このジムス製のブッシュはAMPCO45(アルミ青銅)を使っている為、持ちが良い分、切削作業が大変です。
おまけにブッシュ内径が、シャフト外径よりも0.1mm程度小さく作られています。


と言う訳で、あらかじめ内径を拡大しておきます。

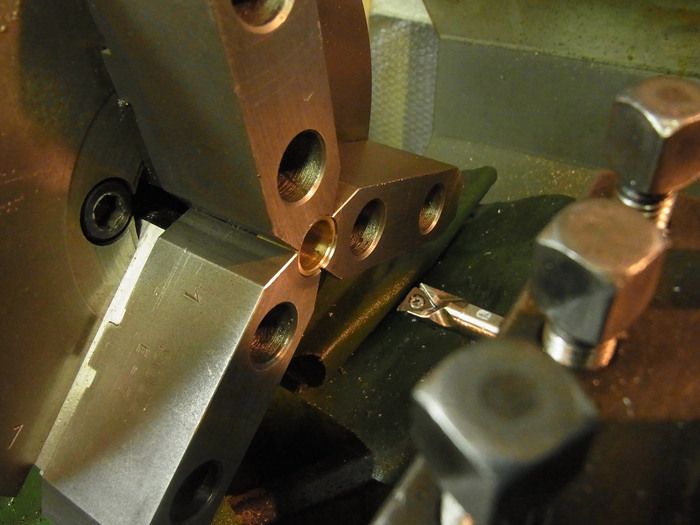

ロッカーアームブッシュ用に加工した生爪にブッシュを銜え、旋盤で内径拡大。


ブッシュをアームに圧入。

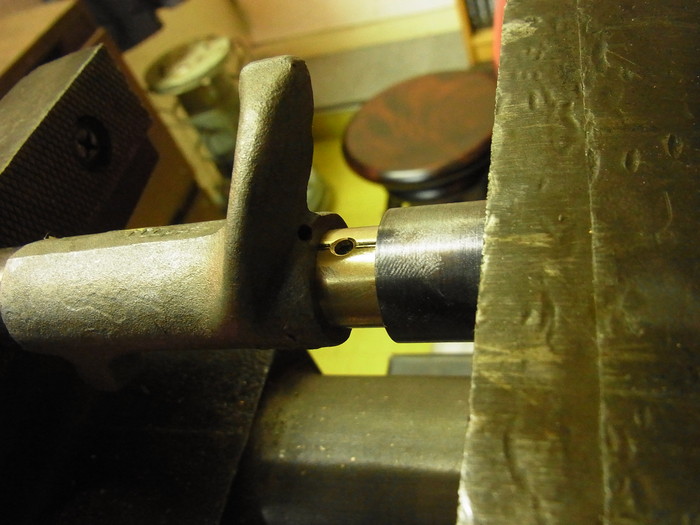

バルブ側のブッシュはオイル穴を合わしておきます。

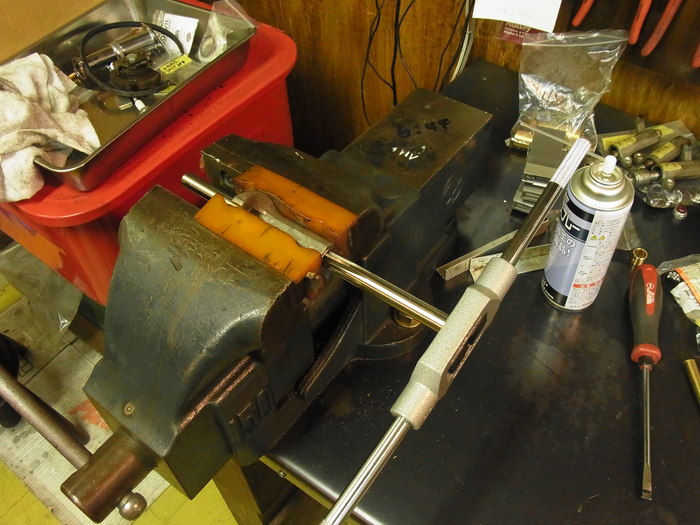

専用リーマーでラインリーミング。
熱を持つとブッシュが内側に膨張しリーマーが重くなるので、切削油を差し冷やしながら切っていきます。
4本目には汗だく、体力の無さを痛感します。

リーミング後もブッシュとシャフトは少々渋い。


最後の仕上げで、ドリルロッドにバルブコンパウンドを付けラッピング。


この後、ホーニングをしロッカーアーム完成。
