1971FLH1200 スターターモーターハウジング

今日はショベル・ビッグツインのスターターハウジングのお話。


65年~84年まで使われているこのタイプのハウジング。

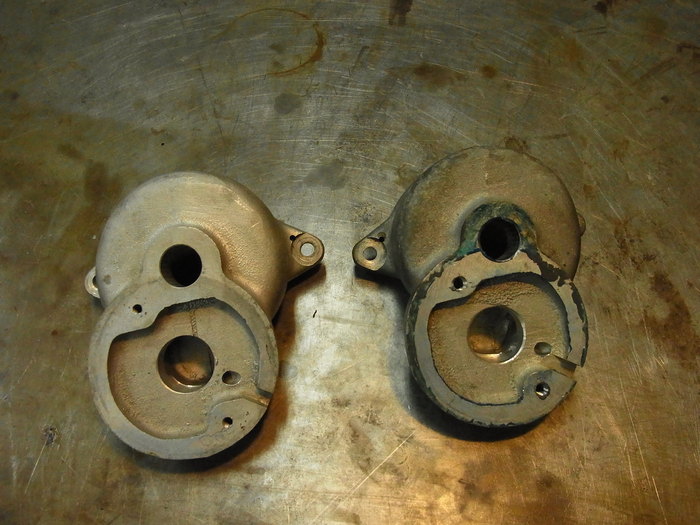

見た目は同じでも年式、モデルによって微妙に違います。



FLモデルは二種類。
65年~E79年までは、2つのマウントボルトはプライマリーケース側にねじ山が切ったり、モーター側から止めます。




L79年~82年のものはスターターハウジングの片側にねじ山が切ってあり、片側のボルトはスターターモーター側から、片方のボルトはプライマリーカバー側から止めます。
つまり、インナープライマリーも違うことになります。

おまけに73年以降のFXモデルは日立製モーターを使っているので、モーターマウント部のボルト径、位置が違います。(FLモデルはプレストロイト製)

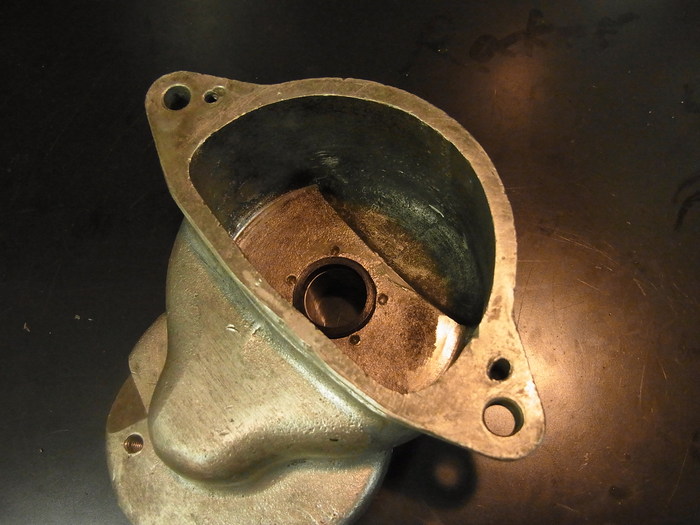

今回使うスターターモーターハウジング(65年~71年)にカシメられている筈のスラストワッシャーが無かったので、製作し装着。

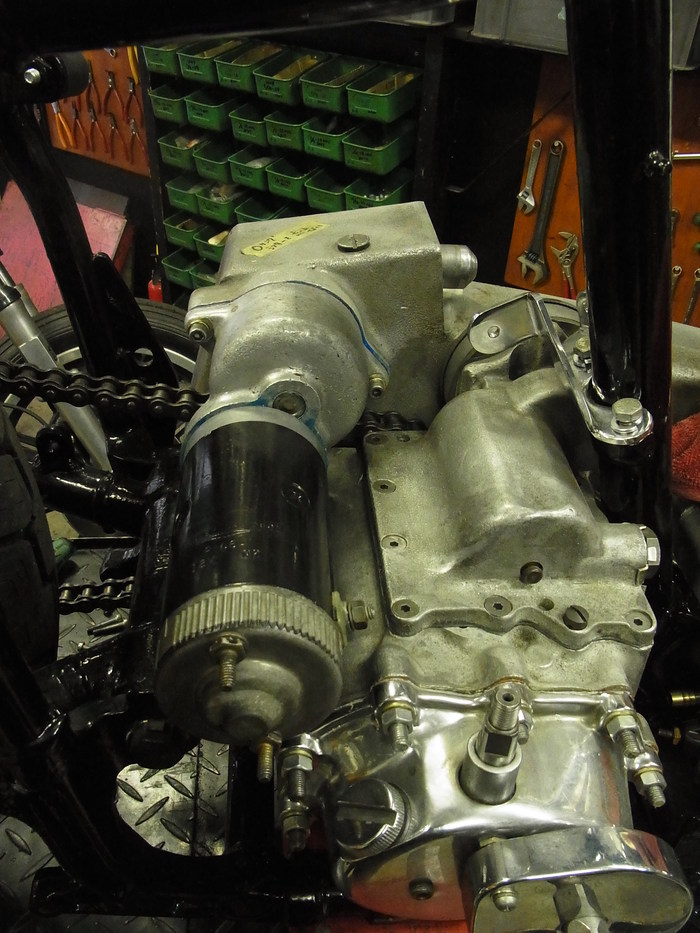

無事セルモーターが付きました。

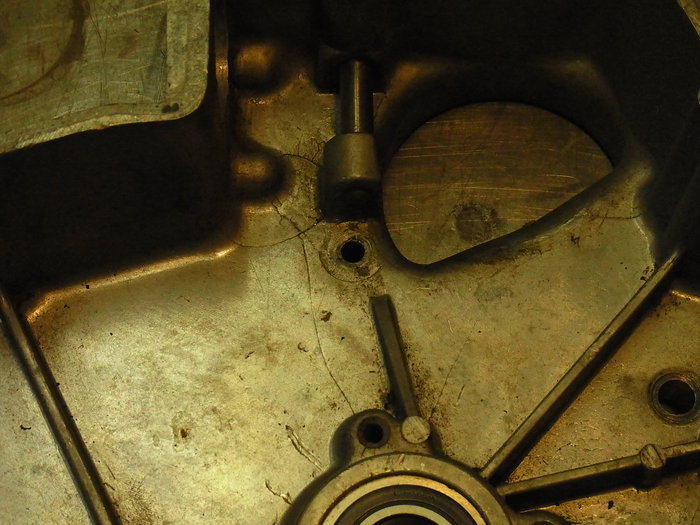

この車両はプライマリーベルト、おまけにインナープライマリーはクラック&穴あき状態で使い物にならず、プライマリー周りをほぼYAHOOオークッション中古パーツかき集めで揃えた為、年式違いパーツで苦労しました。
