1939EL1000 分解&計測(クランク・タイミングボックス編)

分解作業中のハーレー・ナックルヘッド。

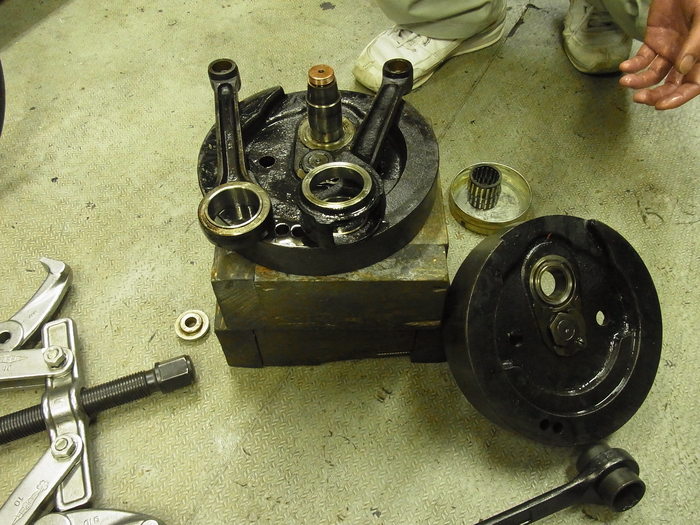

クランクを分解し、ビックエンドを計測。

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1214668.jpg
1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1215982.jpg

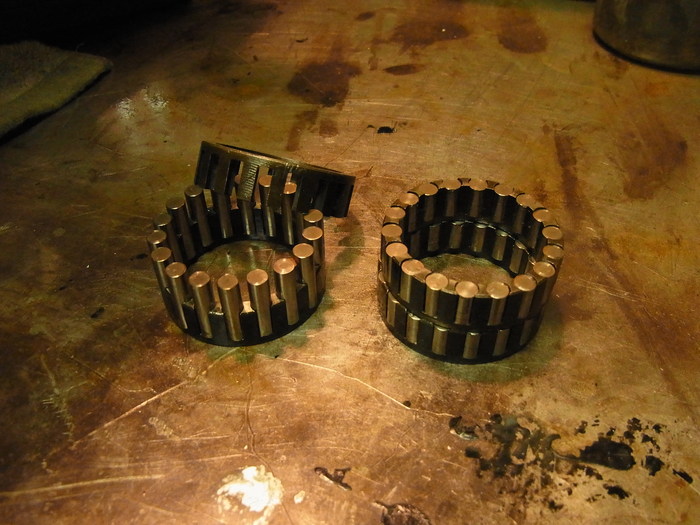

ローラーベアリング。
フロントは3/16”×.726” リアは3/16”×.360”の2連
ローラーの直径実測値 フロント4.76mm リア 4.74mm
これはSTDサイズローラーが減ったものと思われます。(リア側は特に減っている)

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1221443.jpg

クランクピン直径は 縦方向31.70mm 横方向31.71mm

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1225668.jpg

ベアリングレース内径は フロント 41.31mm~41.33mm
                リア ドライブ側 41.29mm~41.31mm
                    タイミング側 41.30mm~41.31mm
共に縦方向に0.01mm~.0.02mm楕円になっています。

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1223563.jpg

クリアランスは フロント 約0.11mm  リア 約0.13mmとなります。
クランクピン、リア側のローラーが当る部分に虫食いが・・・
クランクピンも交換です。




カムギアボックスも計測

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1232649.jpg

カムシャフト外径計測。
カムカバー側、ケース側共に同数値で楕円無く20.59mm。

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1233922.jpg

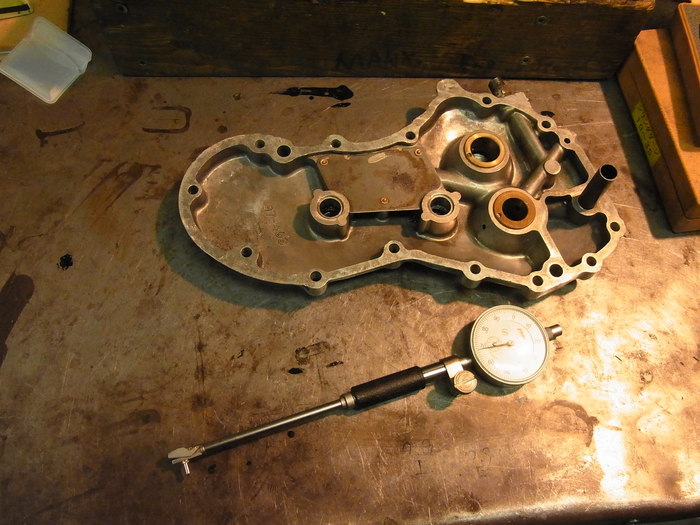

カムシャフト軸受けブッシュはケース側、カムカバー側共に楕円、ガタがあり。要交換です。

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1235625.jpg
1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_124584.jpg

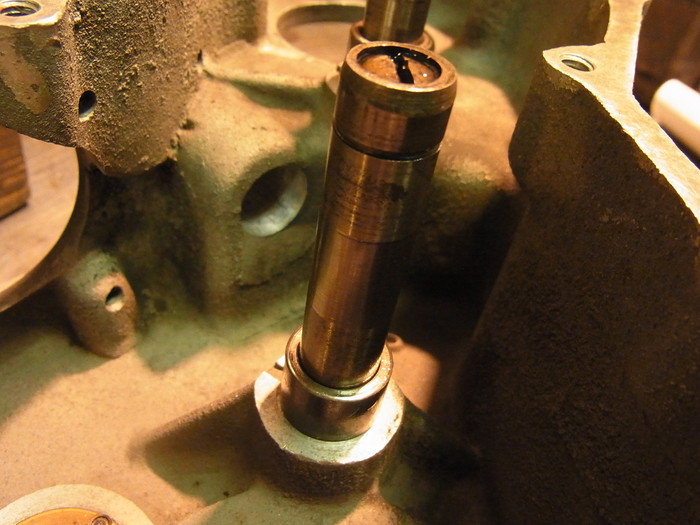

サーキットブレーカーギアシャフトは大分段付きになっているので交換。
アイドラーギアブッシュも交換です。

1939EL1000 分解&計測(クランク・タイミングボックス編)_a0248662_1514250.jpg


入っていたローラーサイズなどから考えると、腰下は今まで弄られてなかったエンジンでしょう。
残念なのがクランクシャフト、クランクピンの虫食いですね。
