2013年 02月 28日

1968XLH900 配線作業

Sさんのアイアンスポーツ、配線作業です。

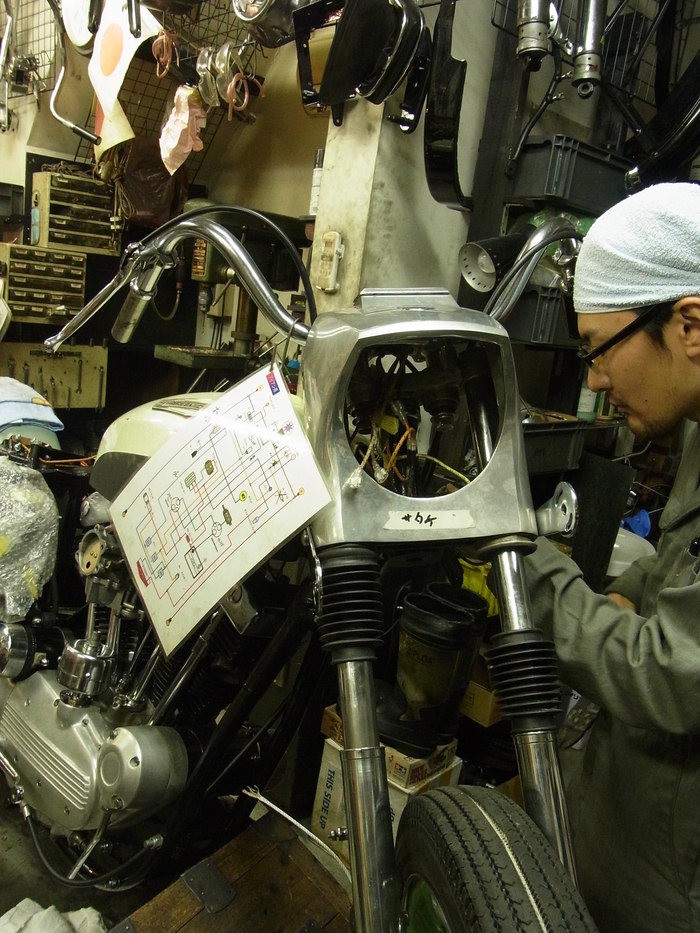

電気の流れを考えながら配線を引いていくと随分と勉強になります。
旧車のトラブルで電気回りのものは多く、トラブルシューティングにも繋がります。

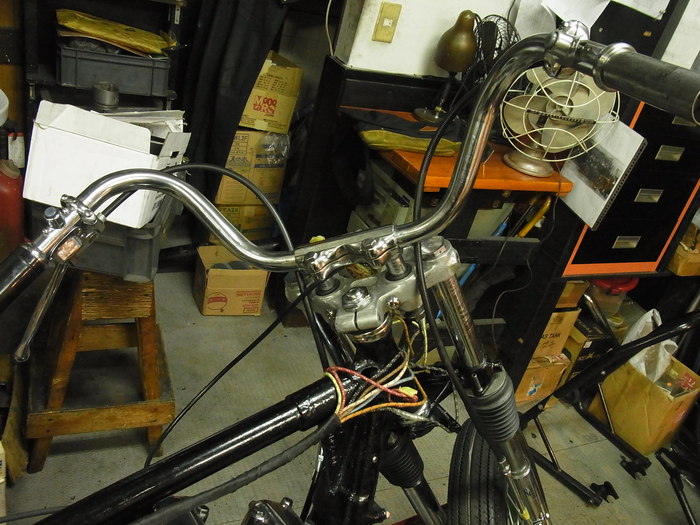

60年代のハーレーのハンドル回りは配線中通し。
面倒臭いですがハンドル回りはスッキリ。

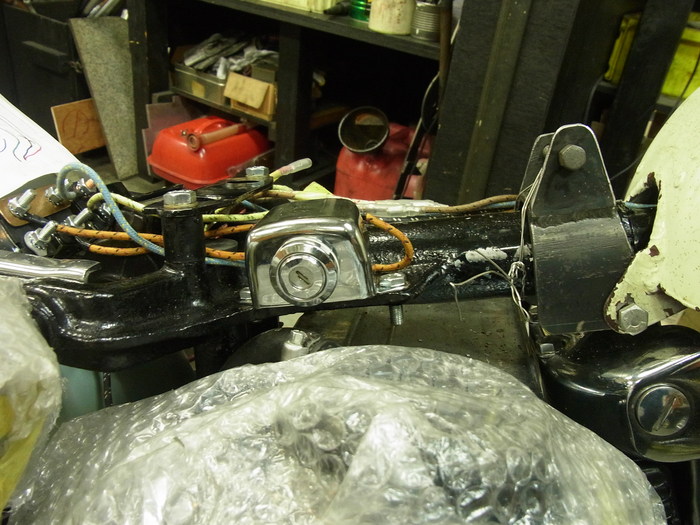

60年代XLHはシート下にキーボックスが付きます。

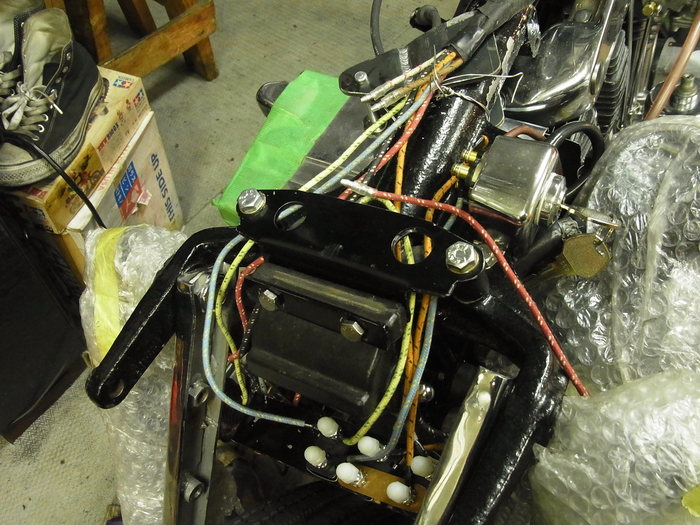

亀の子タンク(ガスタンク)の場合、イグニッションコイルはシート下に付きます。
ステーは製作しました。

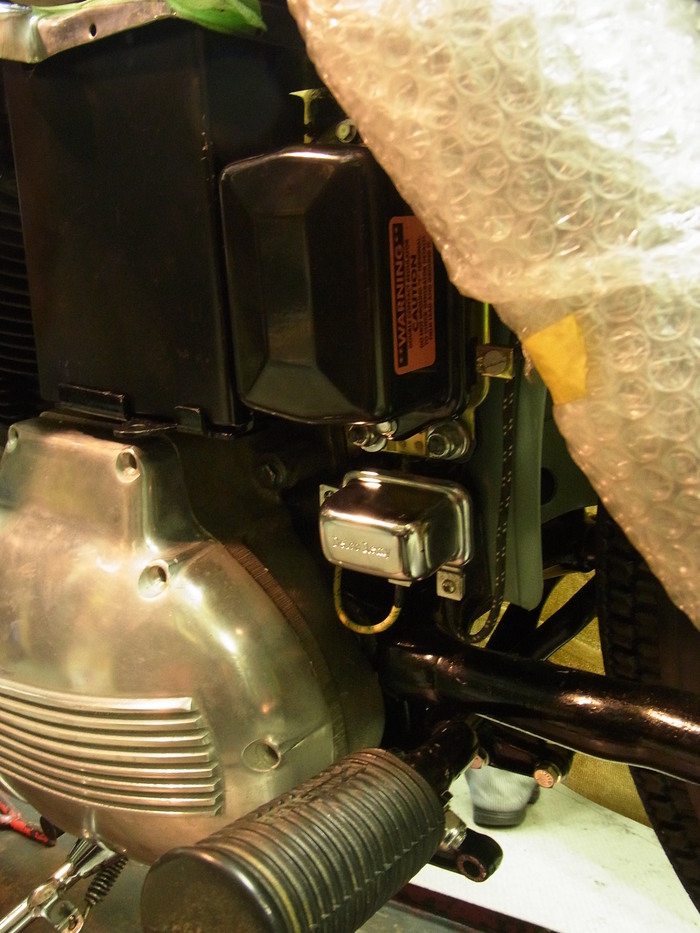

レギュレーターとスターターリレー。
68年後期~71年前期のモデルにはスターターリレーが付かず、スターターボタンから直接ソレノイドへ電気を流していたようです。その為この車両にもリレーは付いてませんでした。
スターターボタンの接点が焼けるなどのトラブルが多かったでしょう。

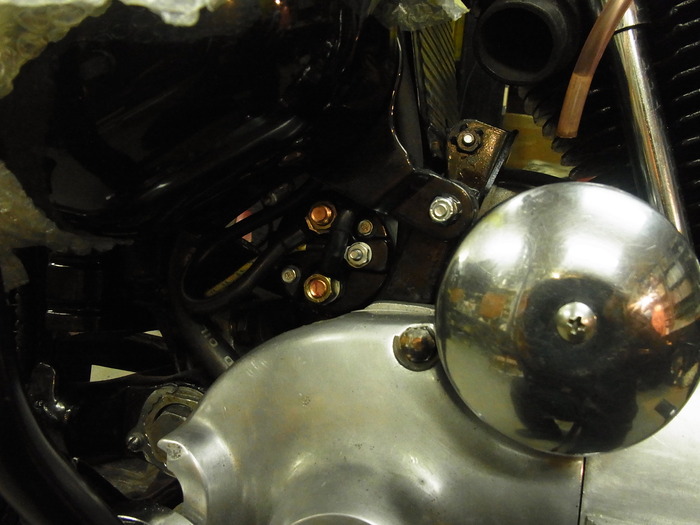

レギュレーターマウントスタッドを使ってスターターリレーを付けました。

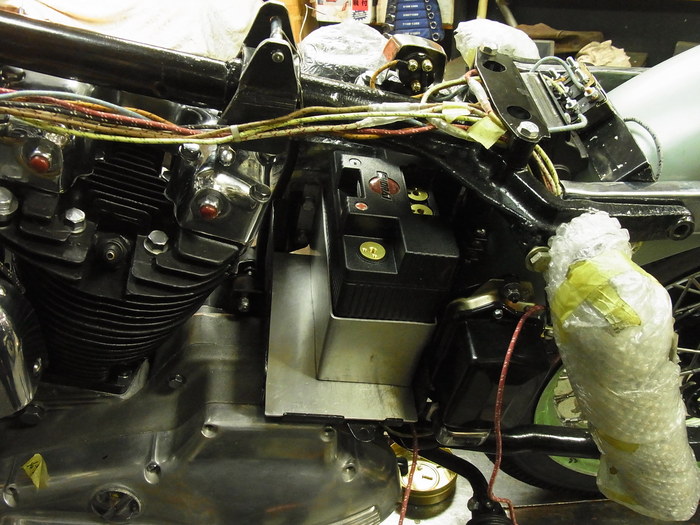

賛否両論のショウライバッテリーを実験的に使ってみます。




スターターケーブルも長さを合わし製作。
点灯チェックも合格。そろそろエンジン始動です。
