SUMBEAM MODEL8 終わりなき旅2

例のサンビームのお話の続き。
シリンダーが約4mm長くなった事によりなんやかんやと変更点が・・・。
延長シリンダースタッドボルト製作、仮にヘッドこ組み付け。
もちろんプッシュロッドも延長しなければなりません。


クロモリパイプで約4mm延長したプッシュロッド製作。

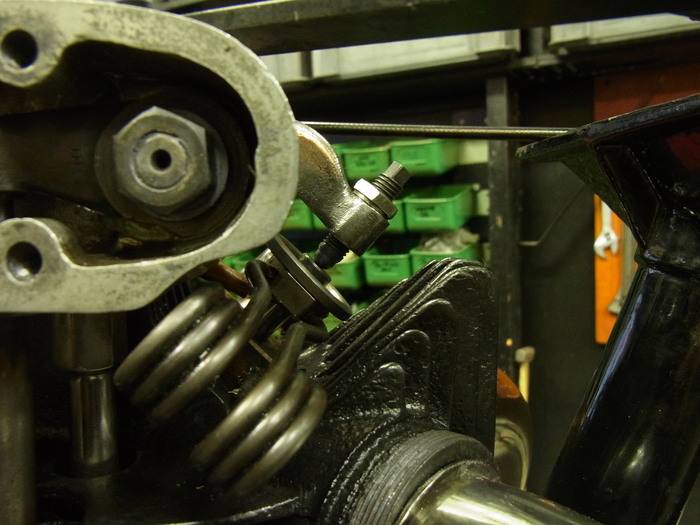

ロッカーアーム作用角を確認。問題無さそうです。

ロッカーアーム作用角について
プッシュロッドの上下運動をロッカーアームを介してバルブをリフトする訳ですが、ロッカーアームはシーソーの様に円運動をします。円運動しているロッカーアームでバルブをなるべく真っ直ぐ押す様にするわけです。
リフト0地点からフルリフトの間、50パーセント地点でロッカーアームとバルブの作用点部分の角度が90度になるようにします。もちろんプッシュロッドとロッカーアームの力点部分も同じです。
この角度がズレていると力の伝達ロス、ステムとガイドのカジリの原因になったりします。

サンビームのロッカーアーム比は約1:1。解りやすくて良かったです。


とまぁ、色々あります。

詳しくはPetrol Bug'sまで。
