2013年 02月 16日

1977XLCR 足回り分解

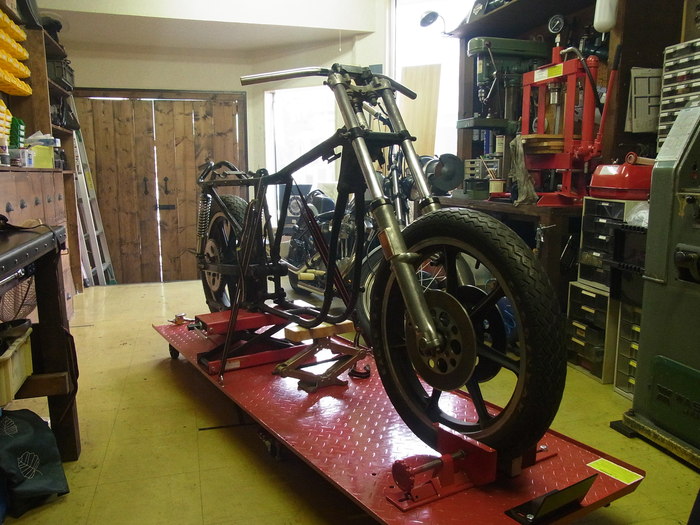

今日はアイアンスポーツXLCRのホイール分解です。

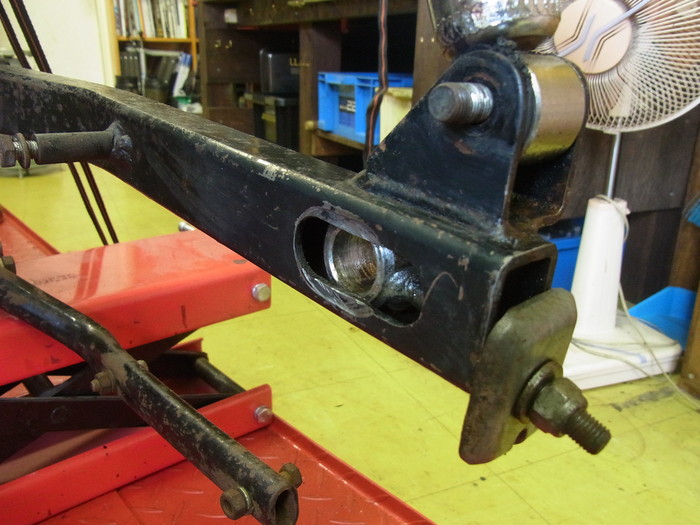

ショベルビックツイン(角スイングアーム)も同じですが、リアアクスルシャフトのスペーサーの当り面が少なく、スイングアームが経込んでしまい、アクスルアジャスターが動かなくなっています。
角スイングアームではよくある事です。カラーを作り直して対処します。



リアホイールのスプロケット側。
スプロケットを外し、ベアリングハウジングを外します。
スプロケット側のハウジングは鉄製。



ディスク側はベアリングハウジングとディスクは共止め。
ハウジングはアルミ製なので、暖めておいてベアリングレースを抜きます。

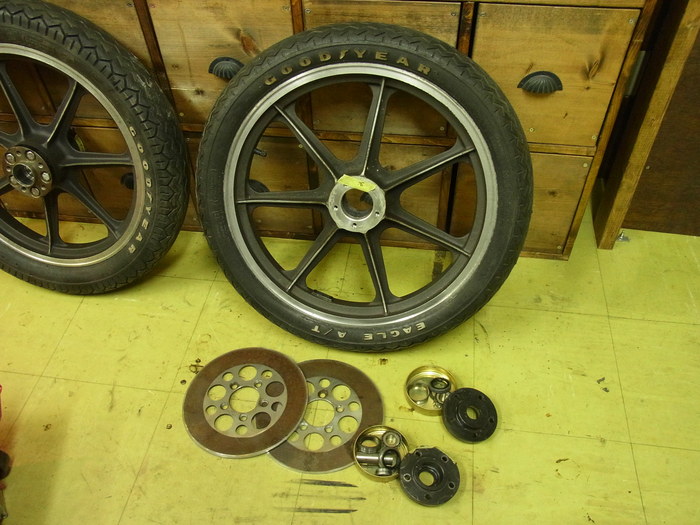

フロントホイールは左右ともディスクとベアリングハウジング共止め。
同じくアルミ製なので暖めてベアリングレースを抜きます。

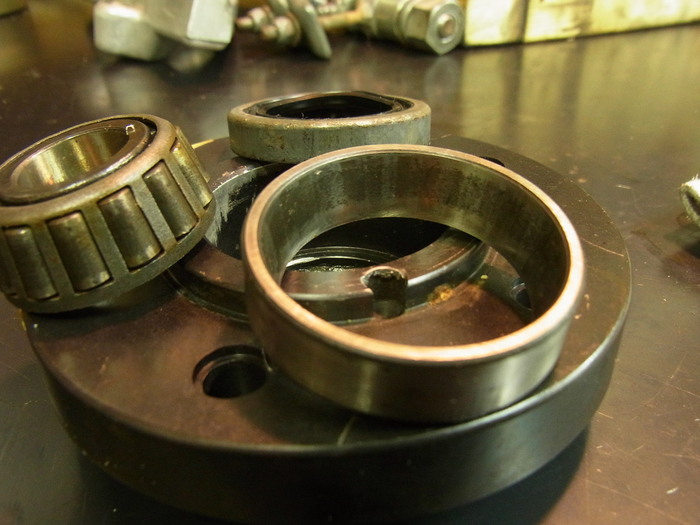

ホイールベアリングは前後共に全滅。
まぁ長年不動だったと思われる車両、仕様がないです。
だがしかしEAGLE A/T格好良いですな。
