1976FX1200 CHOPPER 分解作業(トランスミッション編)

Hさんのショベル・ビックツインのトランスミッション分解です。
以前にも紹介しましたが、この車両は事故車両でスタータークランクシャフトもポッキリ折れていました。
ケースが無事か少々心配です。

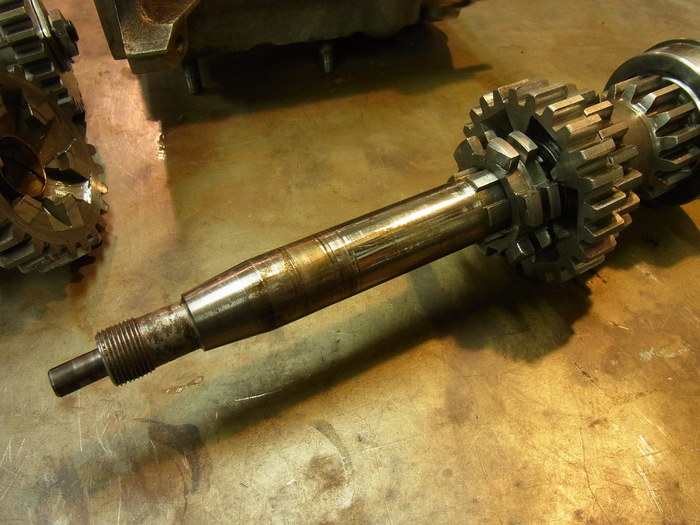

ギア自体は問題なし。メインシャフトのメインドライブギアブッシュの当り面、シールが当る部分は随分段つきになっています。メインシャフトは交換です。
ケースは無事で一安心。
ヤラレている事が多い、ドレンプラグのねじ山もヘリサート加工済みでした。


心配していた、スターターカバーは無事。
スタータークランクも良し。もちろん折れているスタータークランクシャフトは交換。


シフター周り。ご多分にもれずパウルキャリアースプリングは折れています。


シフタードラム周り。シフターシャフトとブッシュにガタがあるのでブッシュ交換予定。
シフターシャフトとシフターシャフトギア(圧入されている)の分解。取り付けは何時もながら面倒臭いです。
