2013年 01月 26日

1977XLCR 腰下分解

XLCR PROJECT 前回の続き、腰下をばらして行きます。

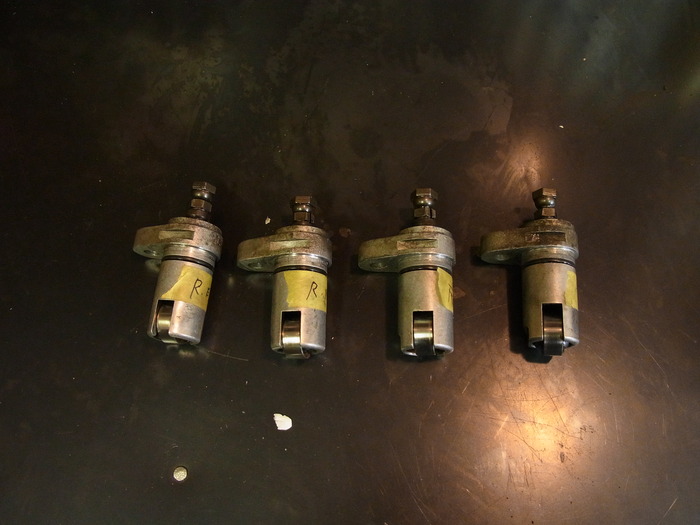

タッペトガイドを抜きます。
タペットとガイドのガタは良さそう。

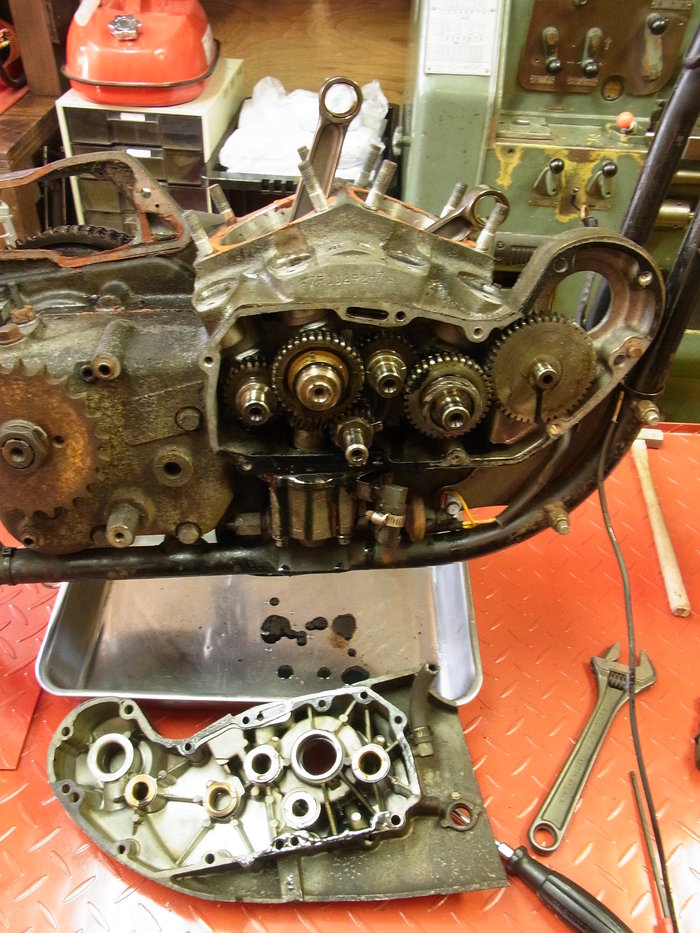

カムカバーを外します。
#2のカムブッシュは抜けてしまいました。
ハーレーのカムブッシュにはダウエルピンが付いていますので、カムブッシュが回り、カムカバー側がヤラレテいることは無いと思うのですが・・・。

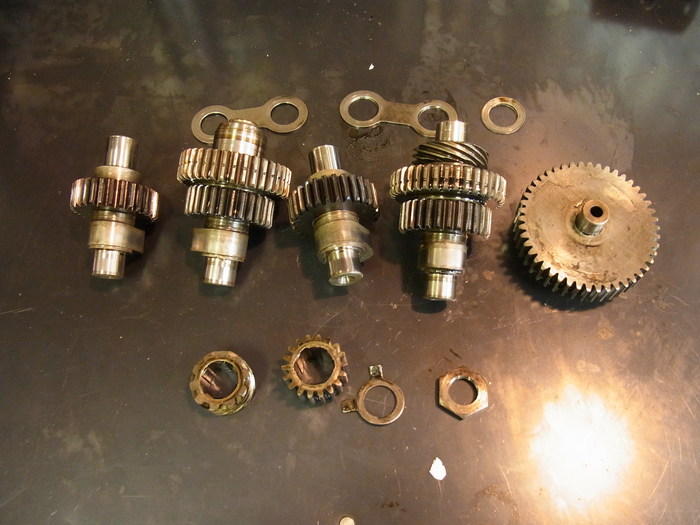

カムギア自体は問題無さそうです。



プライマリー周りを分解。
クラッチスチールプレートが何枚か変形しています。

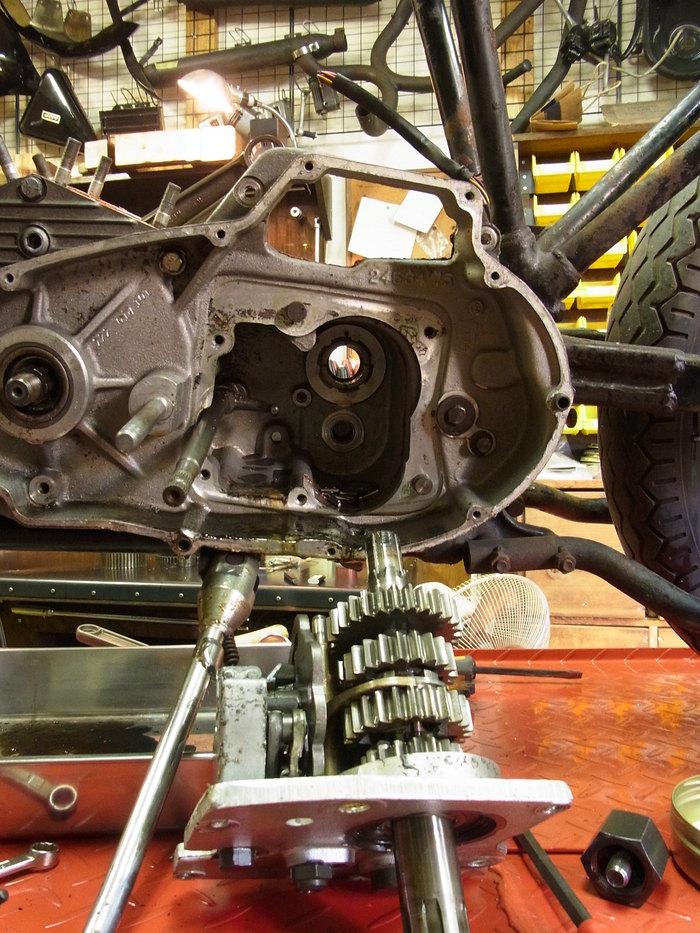

トランスミッションも分解。

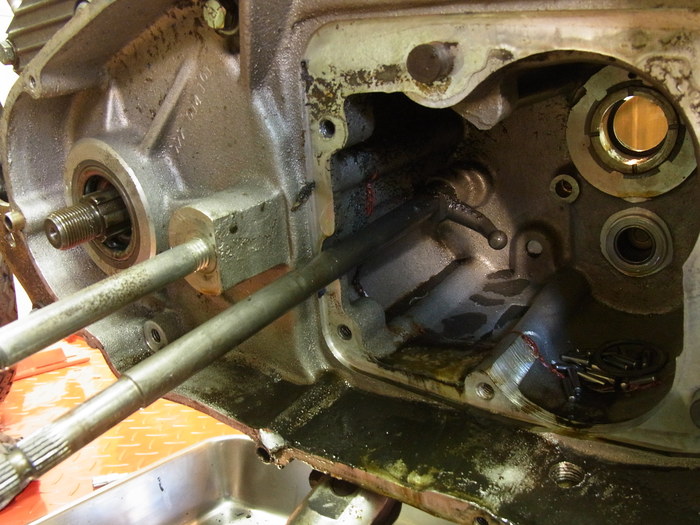

いつもながら、バラバラになるメインシャフト・ニードルベアリング。


75年から右チェンジから左チェンジになったアイアンスポーツ。

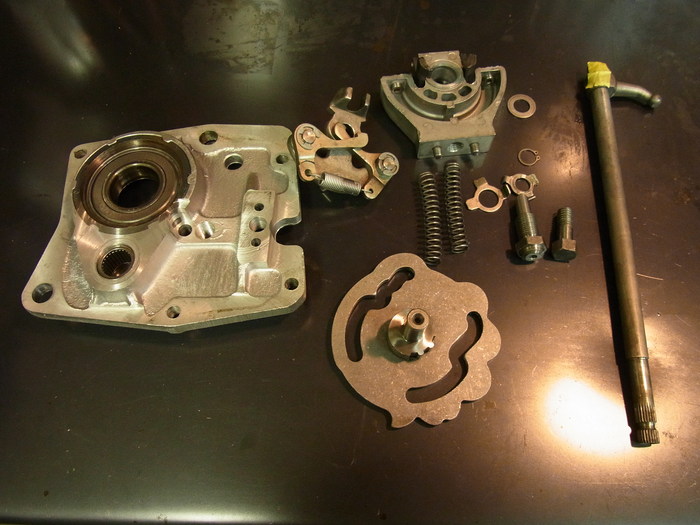

77年からこの長いシフターレバーシャフトで左側でチェンジしています。
急激なエンジンブレーキ、押しがけ向きません。

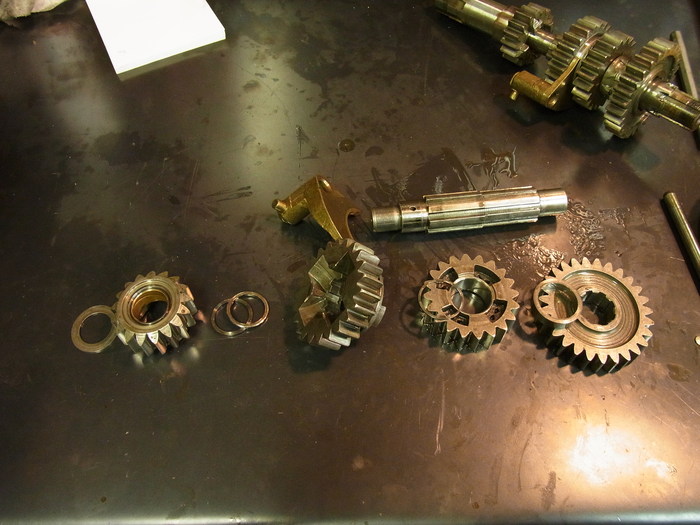

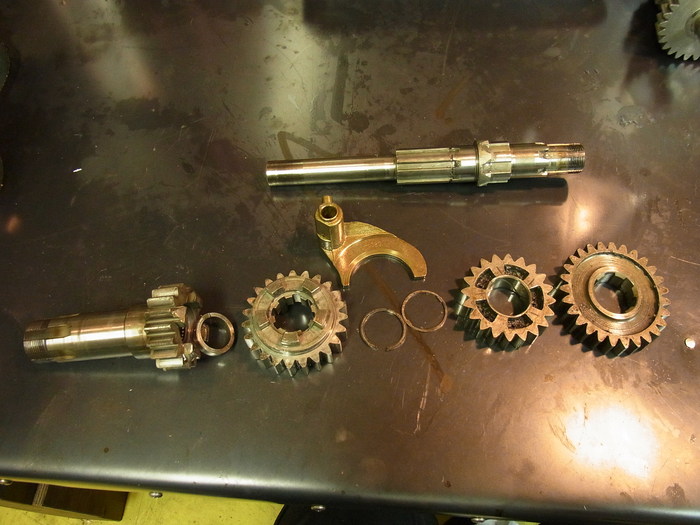

ギア、シフター周りも分解、清掃、チェック。
大きな問題は無く一安心です。

と、いうわけで今日はここまで。
