2013年 01月 12日

1962 NORTON 650SS ヘッド周り計測

あの男のノートン・ドミネーターは分解作業が終わり、シコシコと清掃作業&計測であります。

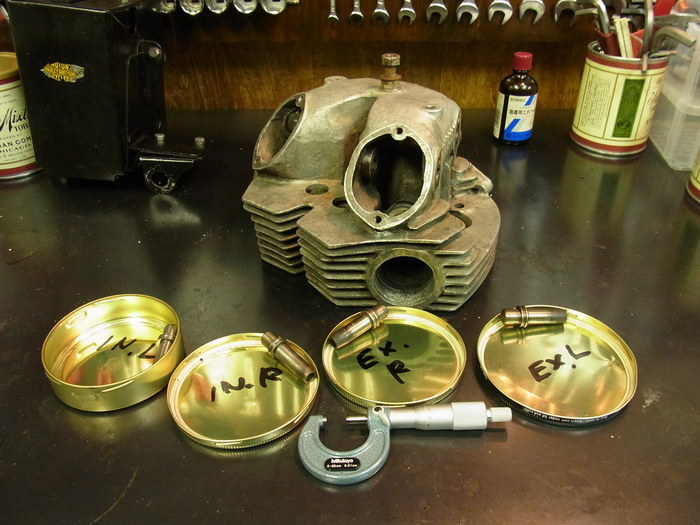

バルブガイドはSTD、シリンダーヘッドのガイド穴も楕円、変形無く問題なし。



問題なのが、ヘッドのロッカースピンドルの受け部分。
エキゾースト・ドライブ側、タイミング側、インテーク・タイミング側は問題ないのですが、インテーク・ドライブ側、特に外側の穴は0.2mm近く楕円になっています。
道理でここのリテーナープレートの爪が酷くヤラレテいたわけですね。

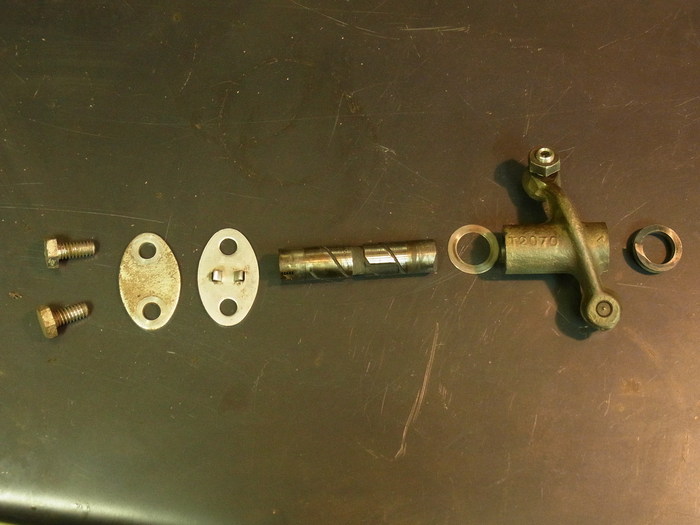

このロッカーは、ロッカースピンドルがヘッドに圧入され、リテーナープレートで位置決めするよになっています。ロッカーアームとスピンドルのクリアランスが渋い、オイルが行ってなかった、もしくはリテーナープレートでしっかり固定されていなければ、スピンドル自体が動こうとし、ヘッド側が磨耗してしまうでしょう。
ともあれ、ここは加工が必要ですな・・・。
