2013年 01月 09日

1968XLCH900 スイングアーム

今日はハーレー・アイアンスポーツのスイングアームのお話。
ばらさないとグリスアップで出来ず、エンジンが乗っかったままだと面倒臭いためか、ここのベアリングがやられてる車両が殆どです。




新品のテーパーベアリングに交換。
ピボットボルトが段付きになってしまっているものもありますが、この車両は無事。


アイアンのスイングアームベアリングは、ベアリングが内側につき、レースが外側に付きます。
フレームがディスタンスカラー代わりになり、内側のベアリングが保持され、ロックナットを締めこんでいきレースを動かし、ベアリングのガタを調整します。

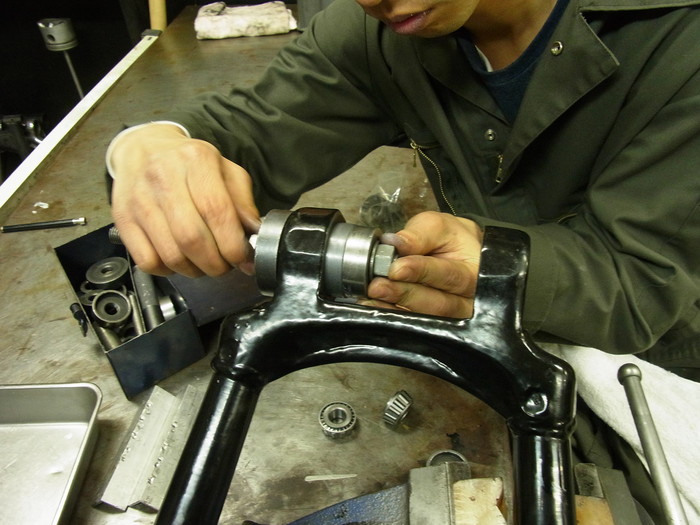

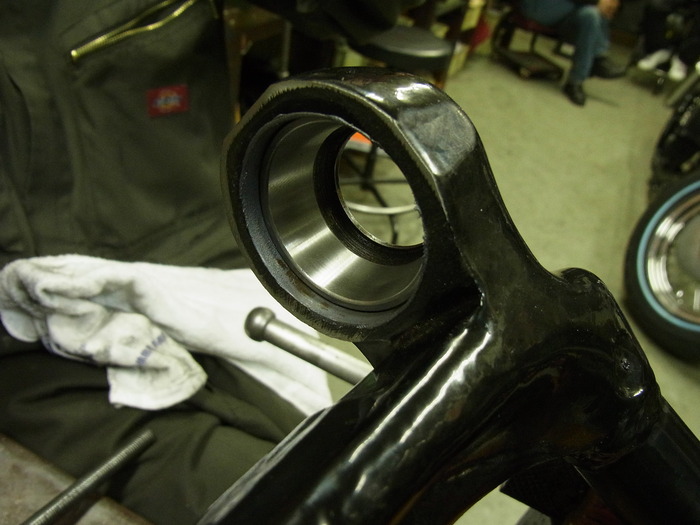

まずスイングアームに左右のロックナットをつけておき、ベアリングレースを圧入します。


ベアリングにたっぷりグリスを塗り、スペーサーとダストカバーと共に組みます。


その時、左側ベアリングレース位置は、ある程度決めておきます。

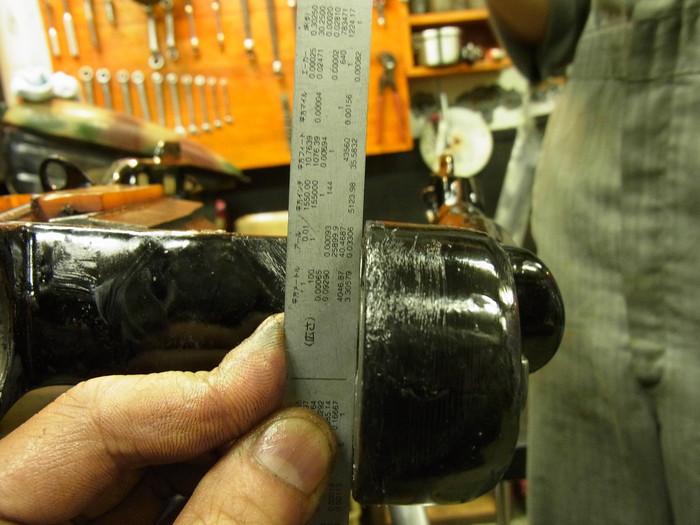

スイングアームの面からスペーサーが少々出るぐらいが良いでしょう。



フレームに取り付け、ピボットボルトをつけます。
まずピボットボルトを締め付けて、ベアリングの位置を出します。(フレームに押し付けた状態になります)


車体右側のロックナットを締めこみます。(ベアリングレースが押されていきます)
スイングアームのガタがなくなるまで締めこんでいきます。


車体左側のロックナットは、クランクケースが乗っかるとアクセス出来ないので、緩み止めでカシメおきます。

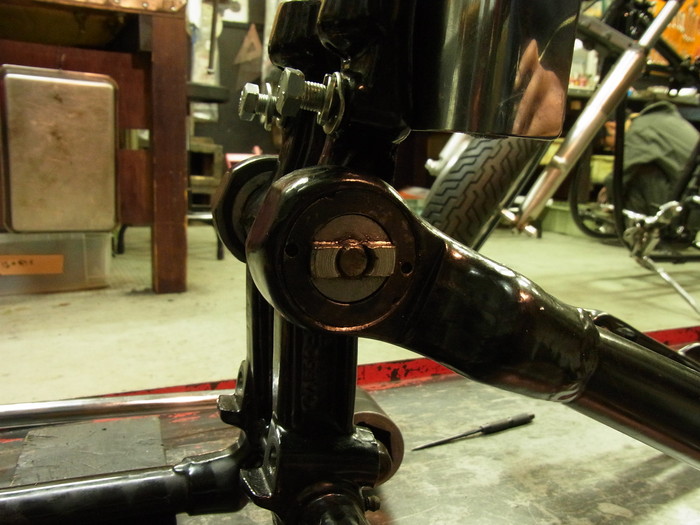

ピボットボルトナットはクランクケースで、ロックされるので写真の位置にしておきましょう。

と言う訳でスイングアーム完成です。
