2012年 12月 22日

1962 NORTON 650SS ミッション&バルブガイドばらし

ノートン650SSのバラシ作業の続きです。

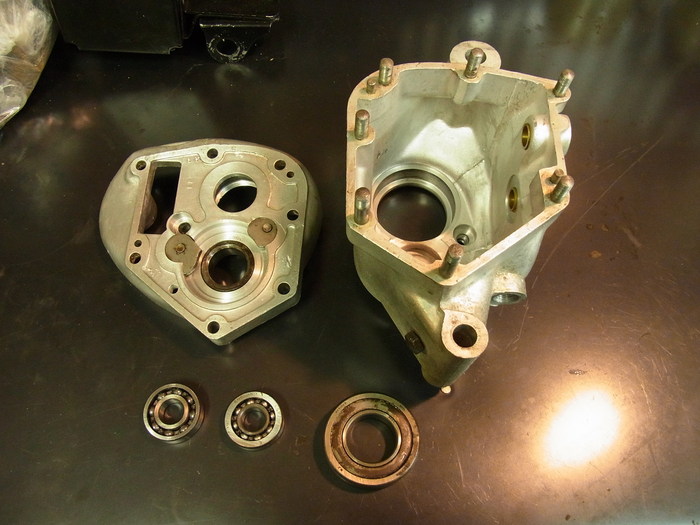

ギアボックスのベアリングは交換。

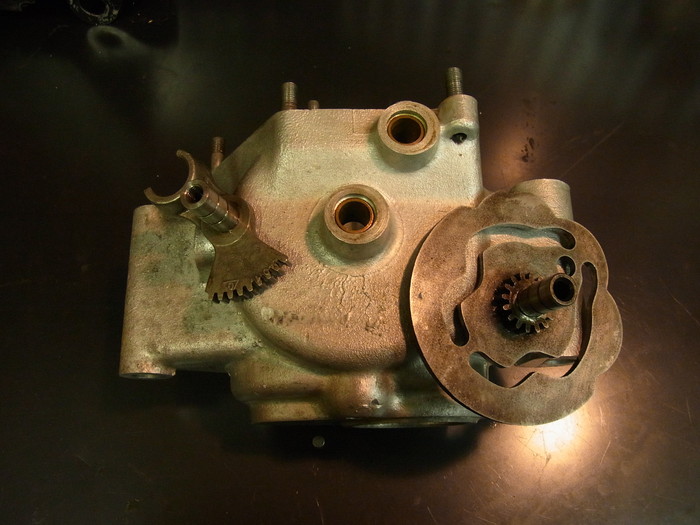

クアドラントとカムプレートのブッシュも少々ガタありで交換。

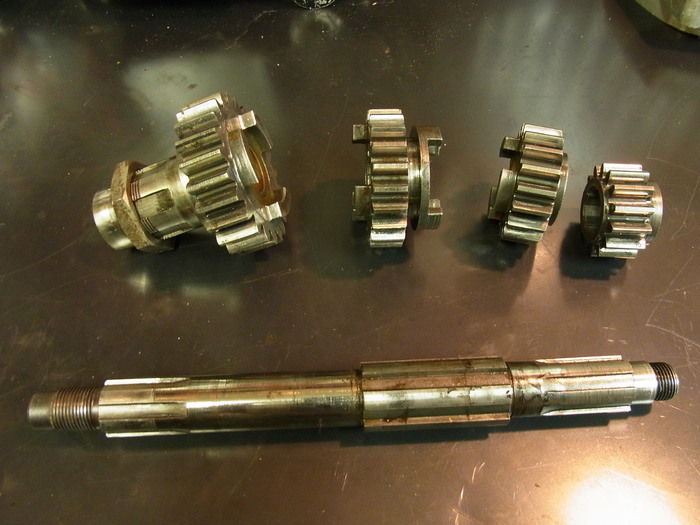

メインシャフトのスリーブギアとシャフトにもガタあり。メインシャフト側が減っているようなので、シャフト交換。
2ndギアもガタありでブッシュ交換。

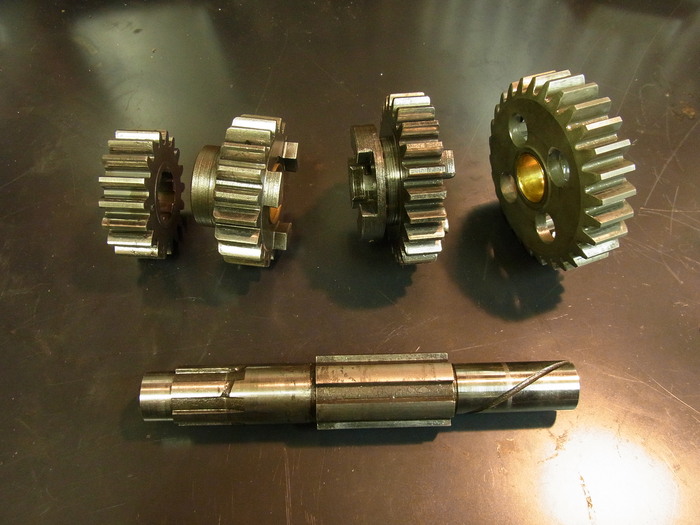

レイシャフト側は、3edギアブッシュ交換です。
ギアチェンジ時に力がかかる、メインシャフト2ndギアと3edギアのブッシュにガタがあるものの、ギア自体は無事。

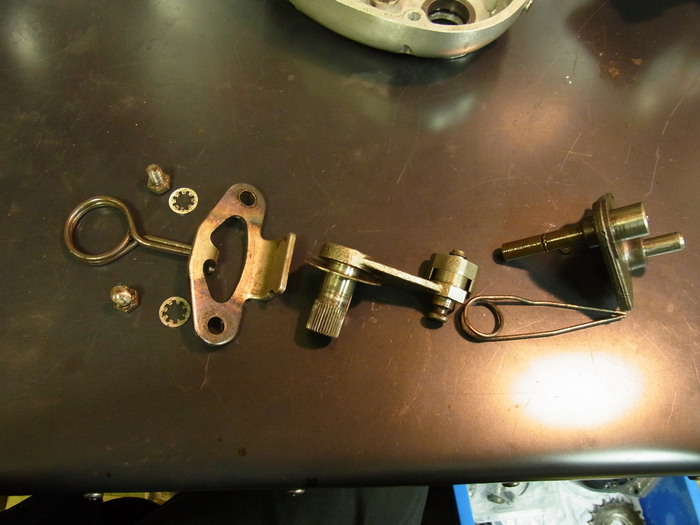

シフターシャフトのブッシュも交換。

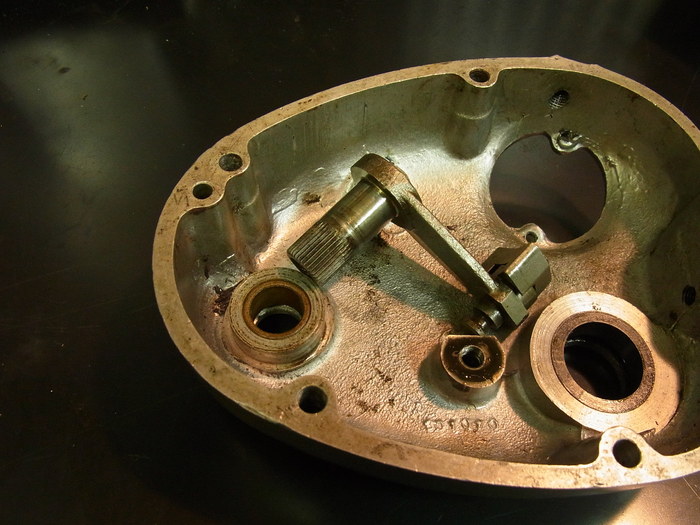

なかなか面倒臭い、ノートンギアボックスのシフトチェンジシステム。

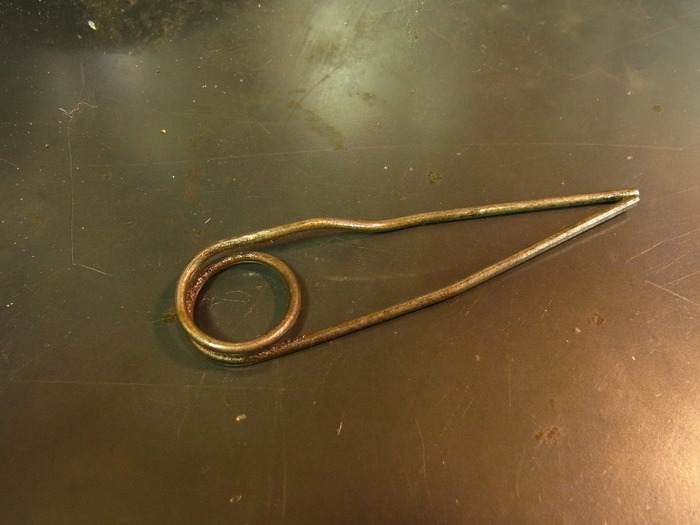

厄介なラチェットスプリングのお話はまたそのうち。

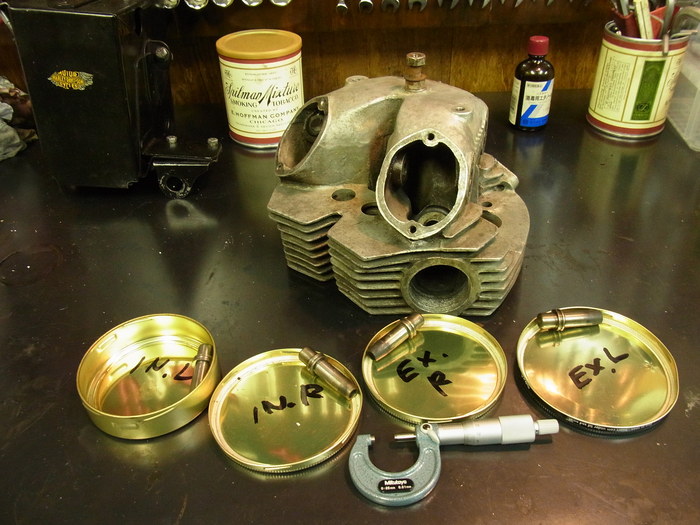

ノートン650SSのバルブステム径はインテーク、エキゾースト共に同じで、バルブガイドも4本とも同じものです。
外径計測 12.73mm~12.74mm
STDサイズと思われます。次回清掃後ヘッド側のガイド穴内径計測です。


エンジン、ギアボックスのバラシ作業が終わり、パーツリストと睨めっこをするH氏。
大人の買い物が見れそうです。
