2012年 12月 04日

1968XLH900 ピストン・シリンダー組み付け

アールテックエンジニアリングさんからシリンダーが上がって来たので組み付けていきます。


ダミーヘッドを取り付けてボーリング&ホーニングをしてもらっています。

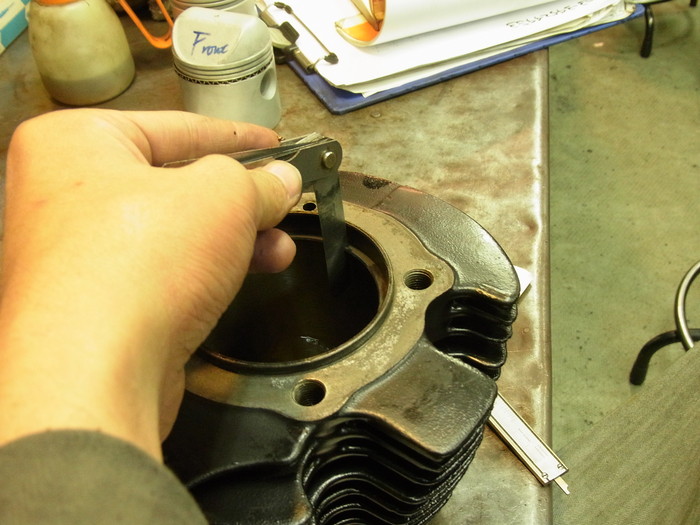

ピストンにピストンリングを取り付ける前に、リングギャップとリングクリアランスを計測。
マニュアル上 リングギャップ     0.25mm~0.5mm
          リングクリアランス  0.063mm~0.1mm


1stリングと2ndリングと上下を間違えないように。


1st、2nd、オイルリングの合口が重ならないようにピストンに組みます。

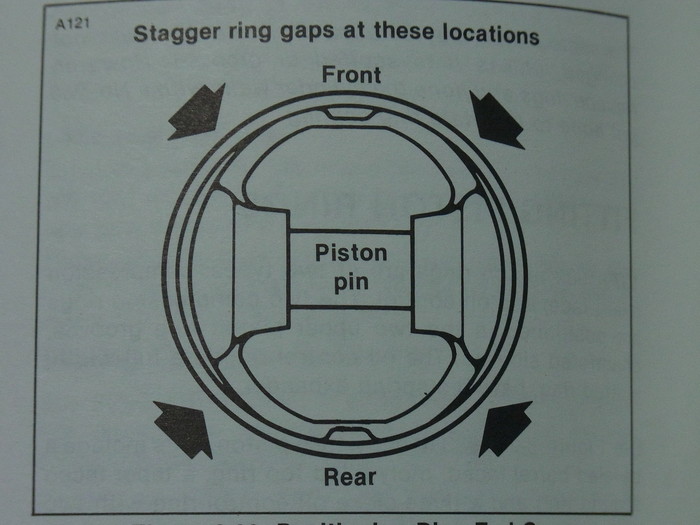

リングの合口が位置がシリンダーの進行方向、横方向にならぬよう、45度づつずらして組みます。

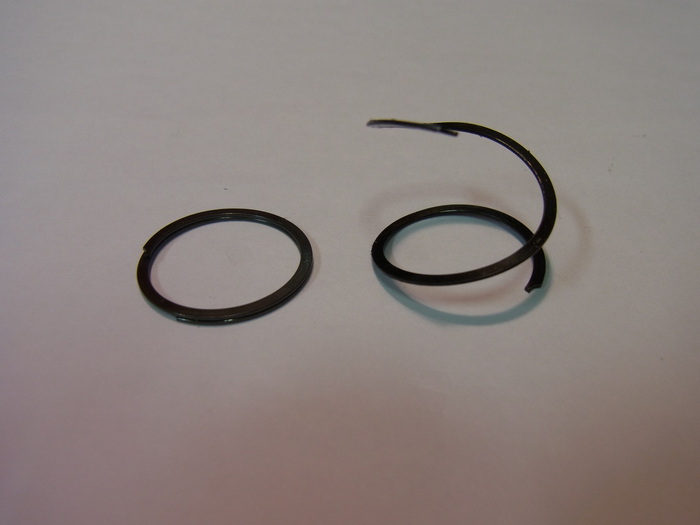

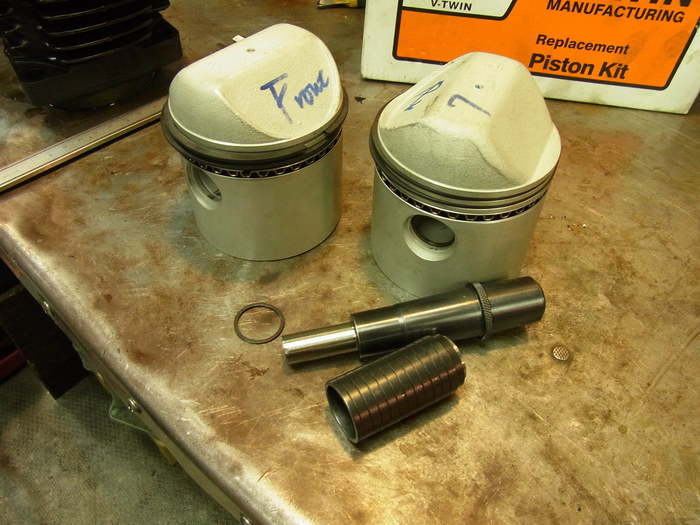

この年式に使われているピストンピンリング(豚の尻尾みたいなヤツ)は専用工具で組み付けます。
私はこのクリップが外れた事があります。溝にシッカリかかっているか確認しましょう。

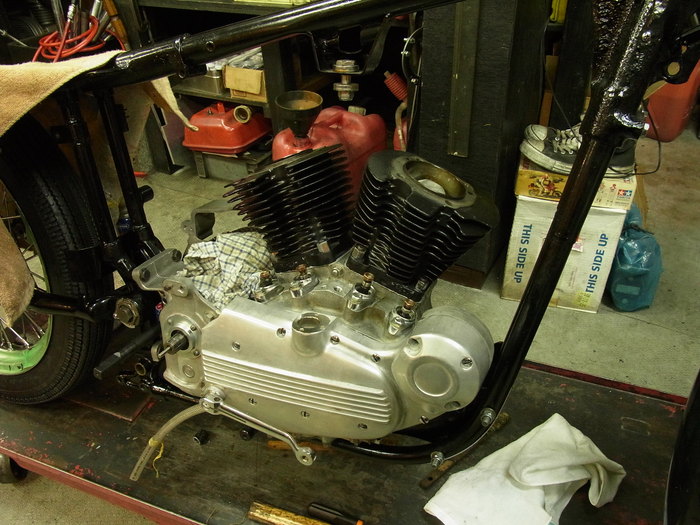

ピストンリングコンプレッサーを付けシリンダーを挿入。
シリンダーベースナットを均等に締め付けていきます。シリンダーベースガスケットが均等につぶしていく事が大事です。
締め付けトルクは40N.m


後日、もう一回締め付けトルクで締めO.Kです。
