2012年 11月 13日

1968XLCH900 リム組み

今日はアイアンスポーツのリアホイールのリム組みのお話。
フロントのドラムハブのリム組みより、リアの方が解りやすく楽チンです。

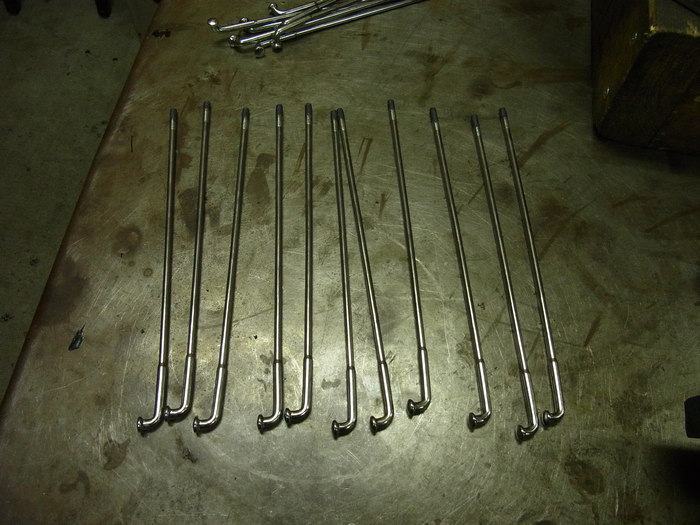

スポークは同じものが40本。

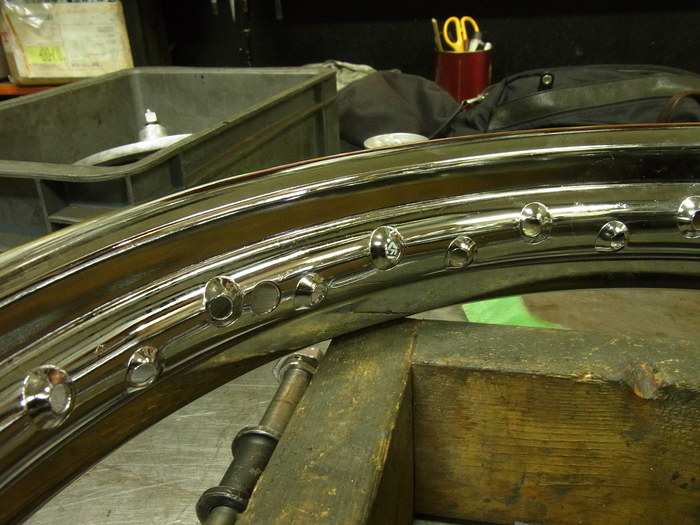

リムの中心から右側の穴にハブの右側のフランジからのスポーク、リム左側の穴にハブ左側フランジからのスポークが入ります。

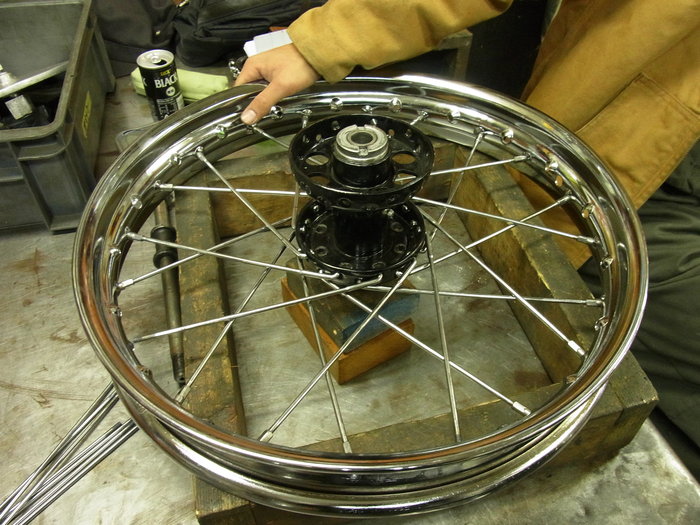

ハブドラム側の外側の穴からスポークを組んでいきます。

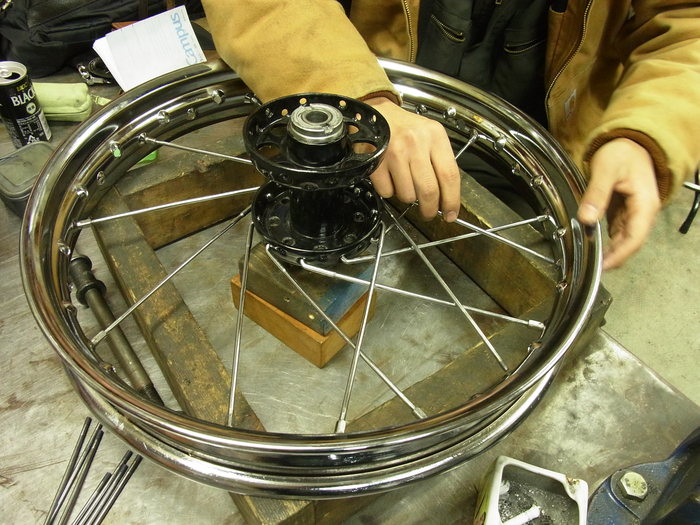

リム穴3個飛ばしで組んで行き、組めたらハブドラム側の内側のを組みます。その時スポークが4クロスになります。

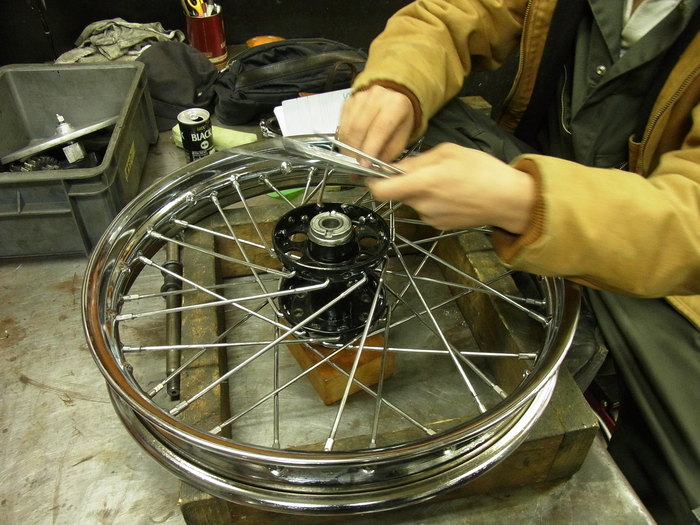

車体左側のフランジ・内側のスポークを組みます。その時内側同士のスポークを同じ方向で組みます。
(CLOCK WISE)

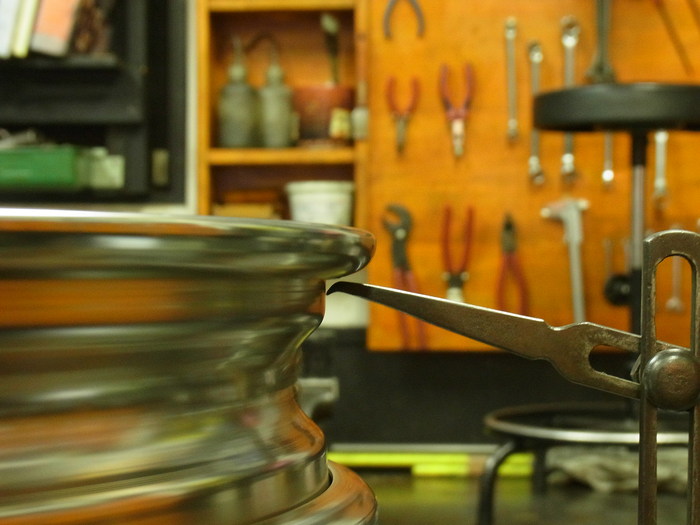

オフセットを出し振れとり。
新品リムなので1mm以下の触れで組めました。
