JAP 500 SPEEDWAY ロッカー2

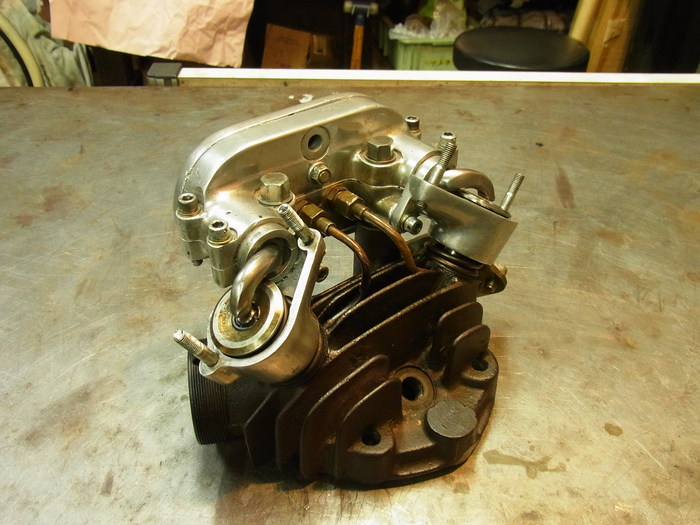

今日はなんやかんやと調整が多い JAP SPEEDWAYのロッカーのお話。

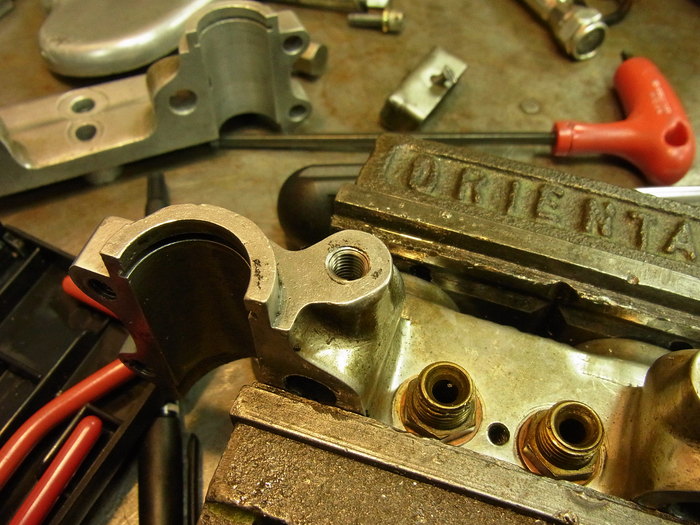

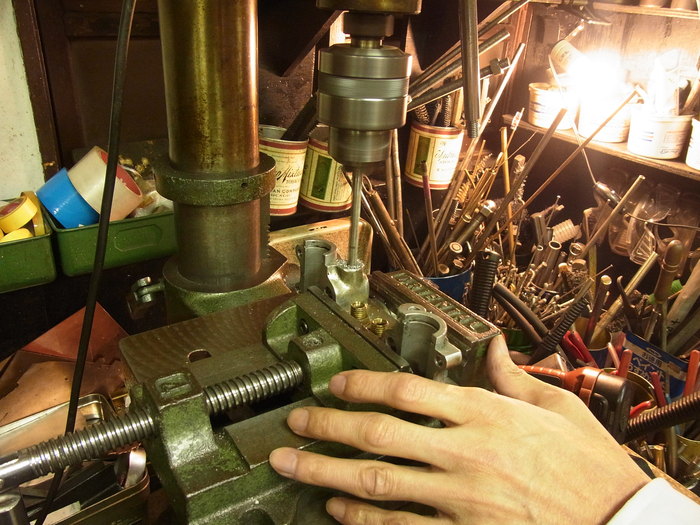

やられていたねじ山をヘリサート修正し、ロッカーアームの位置決めをしていきます。
ちなみにネジサイズは1/4”-26山

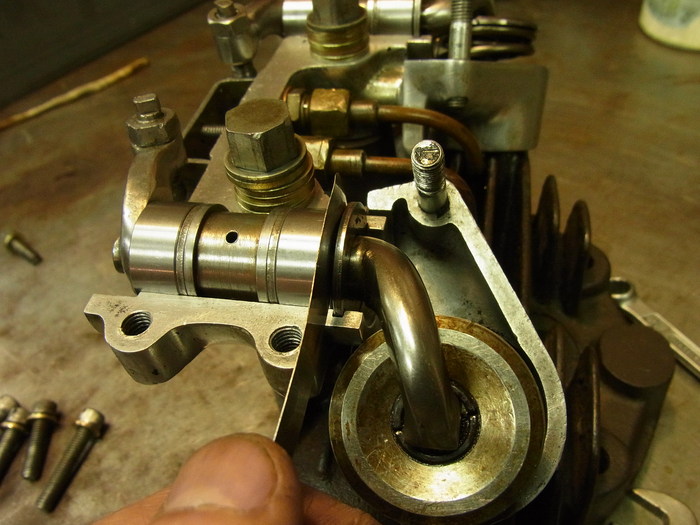

バルブの頭とロッカーアームが中心で当るところにロッカーアームを動かします。
バルブ方向のロッカーアームのスラストはニードルベアリングレースの位置で調整します。
(プッシュロッド側のベアリングレースがプッシュロッド側のロッカーアームに当りそれ以上バルブ側にスラスト移動しない位置をだし、その位置でupperロッカーカバーをつけるとベアリングレースは動かなくなります。)
そうすると2つのベアリングレース、からーの間に隙間が開きます。そこに合うシムを入れて調整。
IN・EX共に0.5mmのシムが必要ですね。

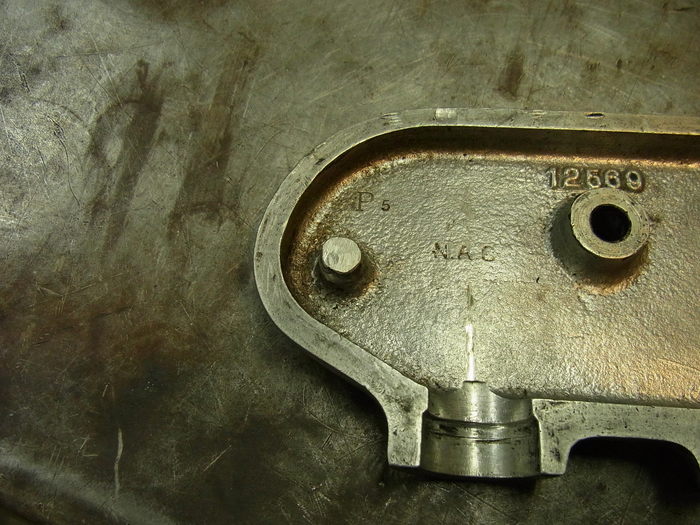

プッシュロッド側のスラストは前にも述べた通り、タッペトカバーの内側にある凸で調整。

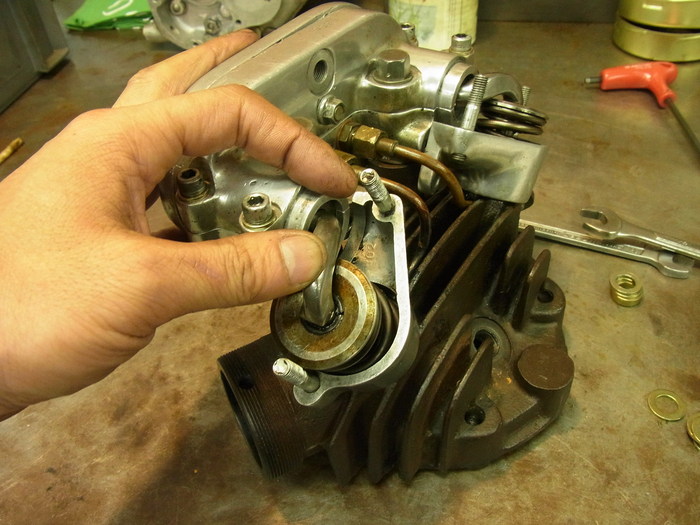

ロッカーアームの位置(ベアリングローラーの位置)を決めたところで仮組みをし、スラストを計測。
IN・EX共に0.1mmのスラストってとこでしょうか。
そして・・・

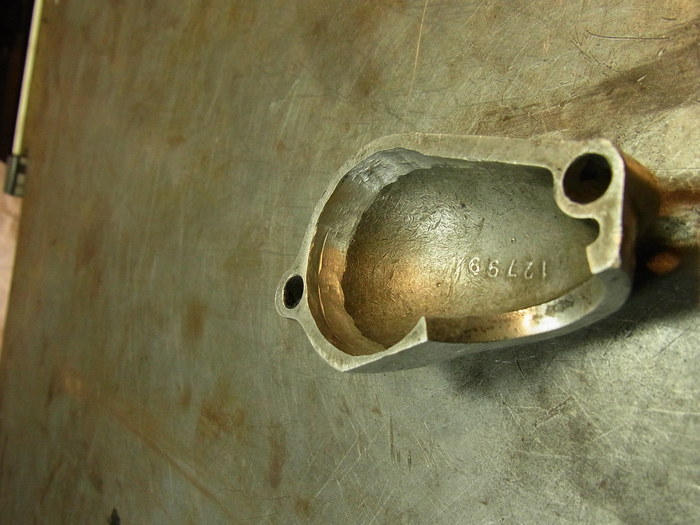

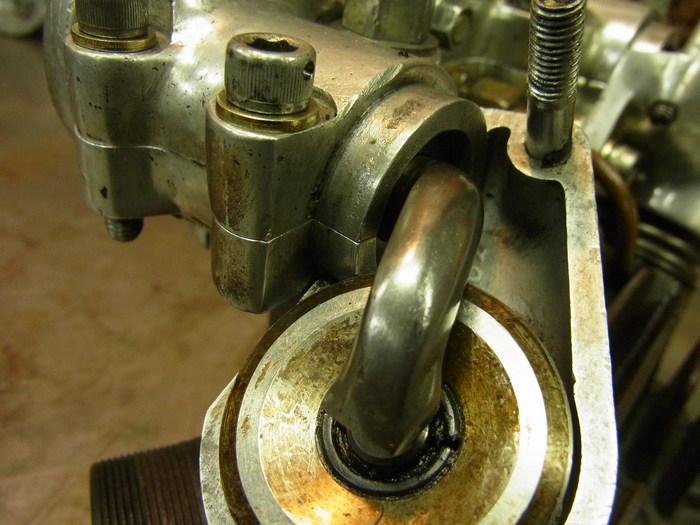

バルブスプリングカバーupper.lower、ロッカーカバーlowerがバルブスプリングカラーに当ってしまいそうです。随分ギリギリのクリアランスで組まれています。
高回転で回るレーシングエンジン、バルブも暴れると思うのでこの辺は削っておきます。
