2012年 10月 31日

1968XLH900 ドラムブレーキカム

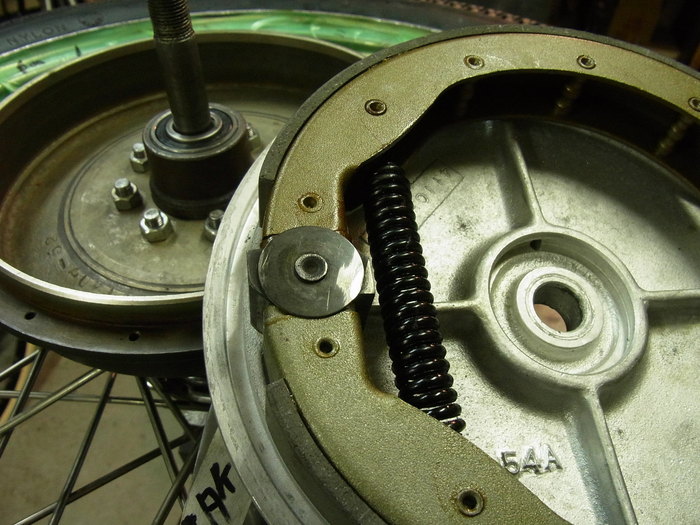

アイアンスポーツのドラムブレーキカムシャフトにガタがあったのでブッシュ製作します。


リーマーでブレーキサイドプレート・カムシャフトガイド穴を拡大。
シャフト径は14.1mm。片肉1mmのブッシュを製作するので16mmまで拡大。



カムシャフトガイド穴の全長25mm。トリニティーの旋盤では精度に不安あり。と言うことで2連のブッシュにしました。



圧入後、リーマーを通し完成。ガタ無くスムーズなものになりました。
