2012年 10月 25日

JAP 500 SPEEDWAY ロッカーアームスラスト

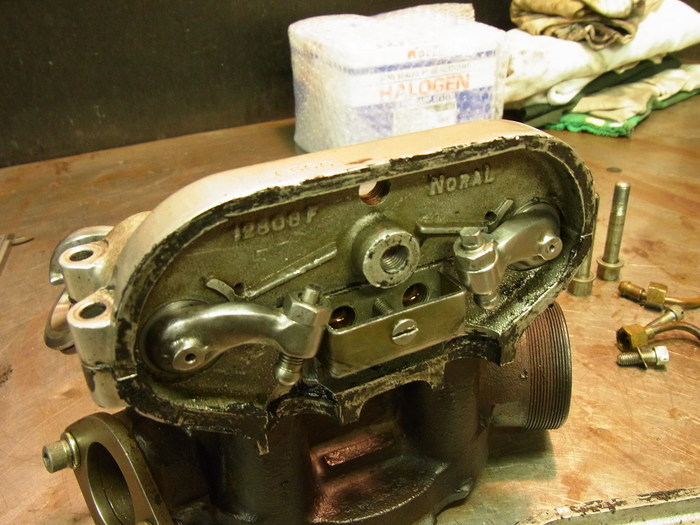

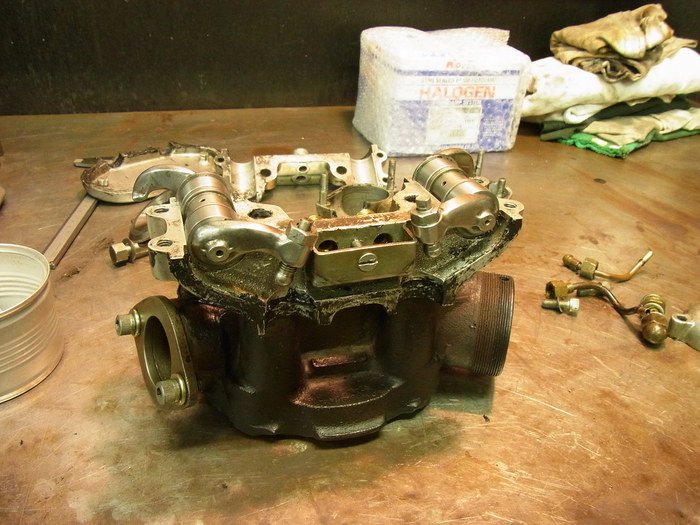

ロッカーアームベアリングのレース製作し、バルブも組んだところでロッカーボックスを仮組みしてみます。

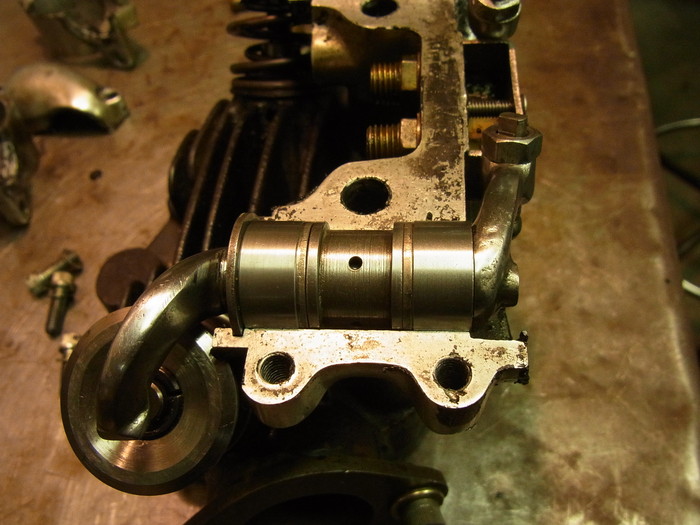

ロッカーボックスUPPERとLOWERでロッカーアームのベアリングレース外周を挟み、ロッカーアームを固定する仕組み。


しかしながらこの状態ではロッカーアーム自体を固定するものが無く、随分とスラストしてしまいます。
(バルブステムエンドとロッカーアームの当り面がずれてしまいます。)

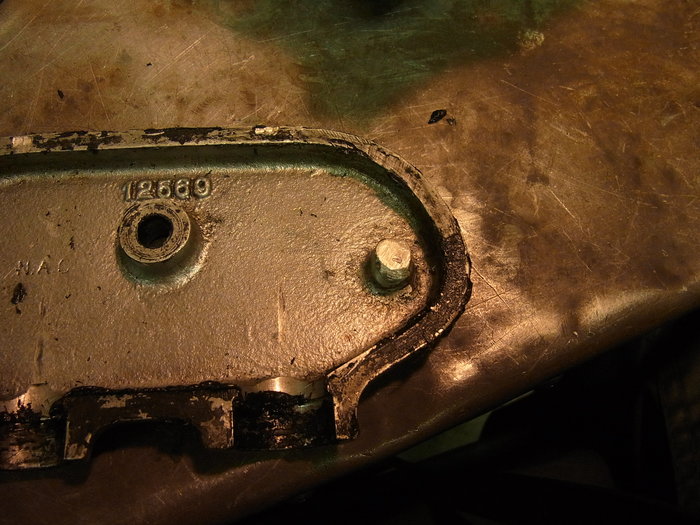

このスラストはどうも、タペットカバー裏面にある凸で調整するようです。
よく見てみると、アルミを盛った後が・・・。
資料を見るとローカーアームのスラスト量は0.05mmとなかなかシビアな事を言っています。
確かにバルブステムエンドとロッカーアームの当り面の位置決めでもあるのでこのぐらいか。

また、タペットカバーにアルミを盛って、削ってスラストを調整するのはイヤですな。
何か良い方法ないかしら・・・。
