2012年 10月 23日

1968XLCH900 Rブレーキクロスシャフトブッシュ

今日はアイアンスポーツのリアブレーキ、クロスシャフトブッシュのお話。
74年までのアイアンスポーツのフットブレーキは車体左側にあります。右チェンジ、左ブレーキです。
リアドラムは車体右側にあるので、ブレーキクロスシャフトがフレームのクロスシャフトチューブを通り、車体左のフットブレーキペダルと車体右のブレーキロッドを連結しています。


ガタガタだった、ブレーキクロスシャフトブッシュを、タップを使って抜きます。


新しいブッシュを圧入。


しかしながら、芯が出ておらずシャフトが通らない。

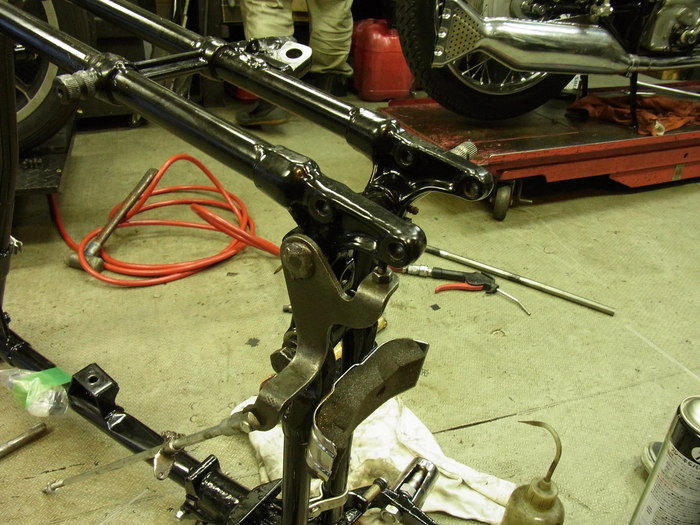

フレームのクロスシャフトチューブはプライマリーカバーを逃がす為、左側に伸びています。
その為、転倒したりすると曲がってしまいます。


クロスシャフトチューブを曲げ直す。


クロスシャフトが入る状態で少々摺り合わせをし完成。
二つの軸受けブッシュの距離が長い分、少々曲がっただけでも渋くなり面倒ですね。
この車両に以前何があったのか?なんだか監察医の気分です。
