2012年 10月 04日

1968XLH900 オイルポンプ3

今日も前回に引き続き、アイアンスポーツのオイルポンプのお話。
どんどんオイルポンプギアを組んでいきます。

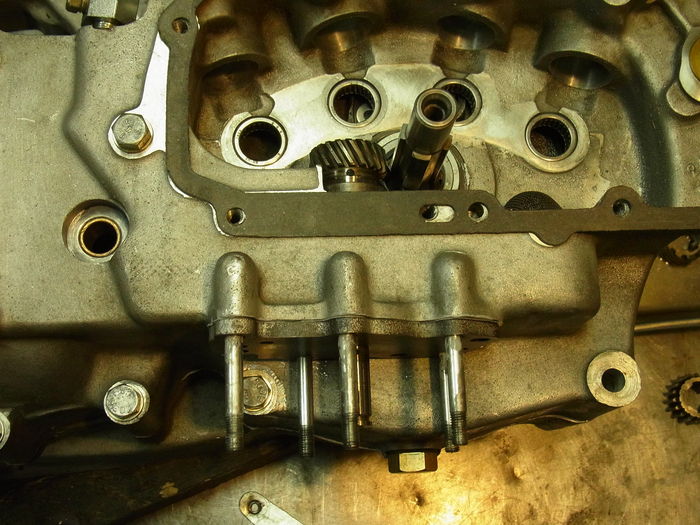

オイルポンプカバー(インナー)とブリーザーギアをケースに組みます。


まずはフィードギアから。

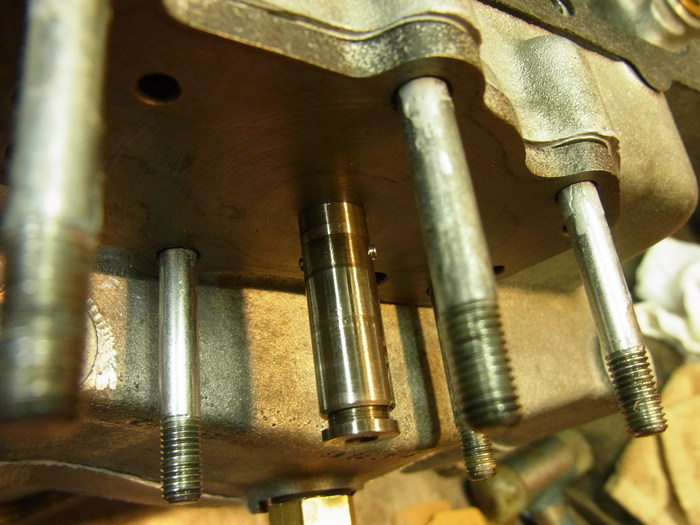

シャフトにギア固定のためのピンを入れギアを組みます。
アイドラーギアはボディー側に入れて組むと良いです。

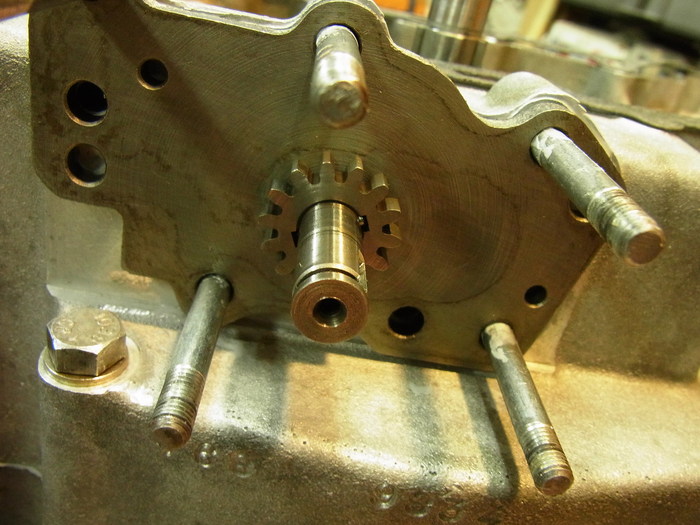

リターンギアを組んできます。
シャフトにキーを入れギアを組みます。

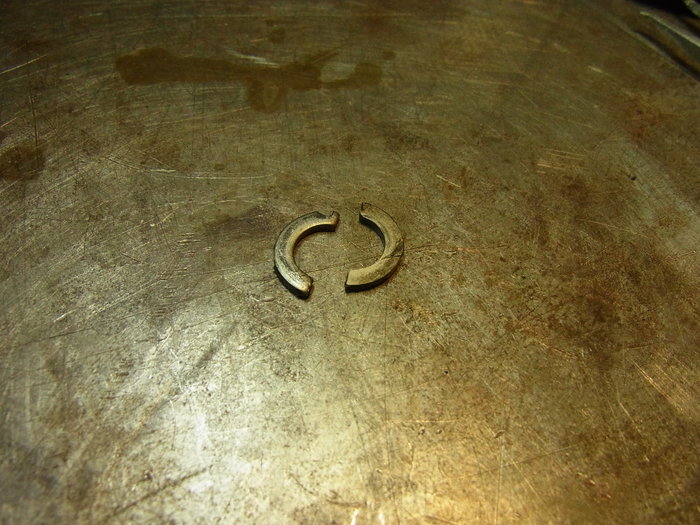

2つに分かれたリテーナーでギアを保持します。

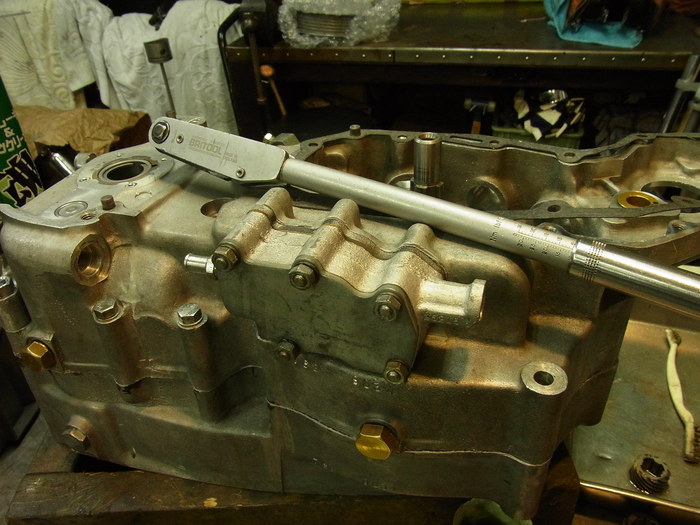

アウターカバーをトルク10N.mで締め付けます。


ブリーザーギアを手で回しチェック。
渋くなく、なおかつ軽すぎない状態が良いでしょう。

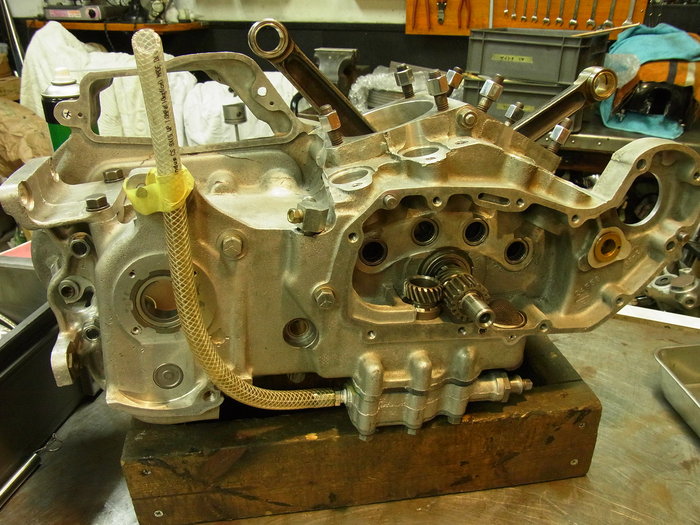

最後に、実際にオイルを入れ作動チェック。
問題なければO.Kです。
