2012年 09月 27日

1960 VELOCETTE VIPER 点火タイミング

今日はベロセット・バイパーの点火タイミング。


バイパーの点火時期は圧縮上死点前38度。

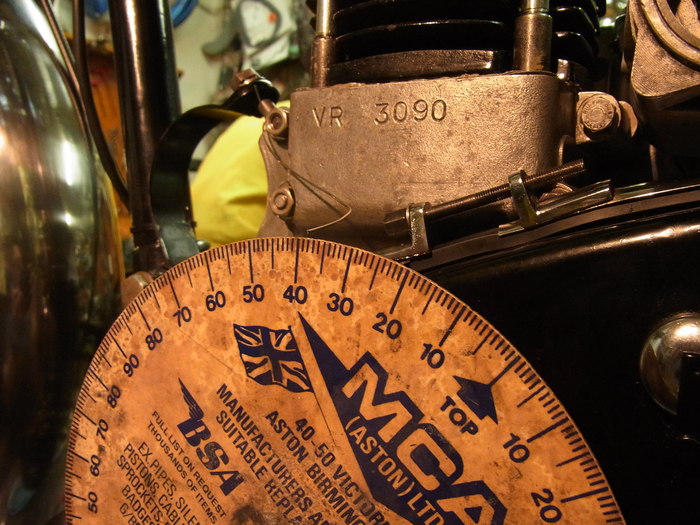

まず正確に圧縮上死点を出します。


コンタクトブレーカーのヒール部分(ベークライトの部分)がカムリングに一番高いところ(肉厚のところ)に在るときに、ポイント接点が0.3mmになるように調整します。

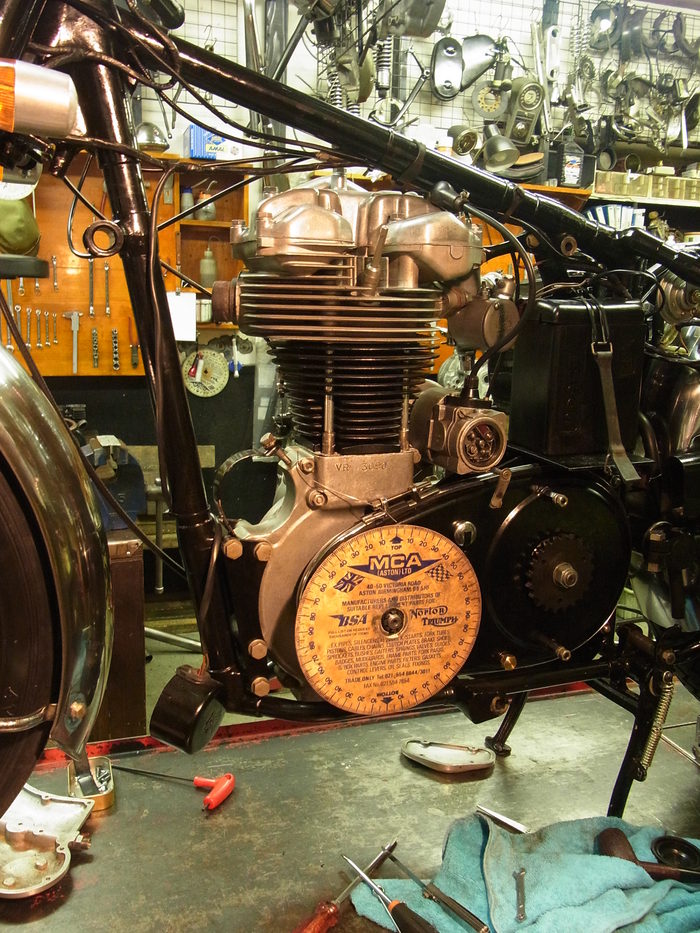

クランキングしクランク位置を圧縮上死点前38度へ。


コンタクトブレーカーを正回転方向(向かってみて時計回り)に回し、ポイント接点が閉まっているところから、開き始めるところにします。(0.02mmの銅箔を使って抜けるとこを確認)


ルーカス、ガバナータイプのマグネトーギア。
ガバナーウェイトが開いた状態にし、マグネトーに組み付けます。

これで点火時期調整はO.K
クランク・サーキットブレーカー・ガバナーをフル進角状態の位置にし合わしてやるわけです。
