2012年 09月 26日

1971FLH1200 フロントフォーク

今日はハーレー・ショベルFLHのフロントフォークのお話。


77年アーリー以前のフロントフォーク。インナーチューブは錆が酷かったので新品に交換。
フォークのガタは新品インナーチューブとの組み合わせで良好で、一安心。


まずアウターチューブにシール、フェルトシールを組みます。


77年以前のもののダンパーチューブ。(77年以降はSHOWAのもの)
フォークか縮むとupperバルブとlowerバルブの隙間が開きオイルが流れ、フォークが伸びるとupperバルブとlowerバルブの隙間が縮まり油圧がかかる仕組み。
凄く凝っているダンパーチューブですが、錆が出てくると動きが渋くなります。
SHOWAのダンパーチューブがナイロンブッシュを使っているのが頷けます。
まぁSHOWAのダンパーチューブはあれだけシンプルな形で利く訳ですから優れてますね。


インナーチューブのボトムにダンパーチューブを入れCクリップで止めます。


ダンパーチューブエンドは空回りしないようになってます。

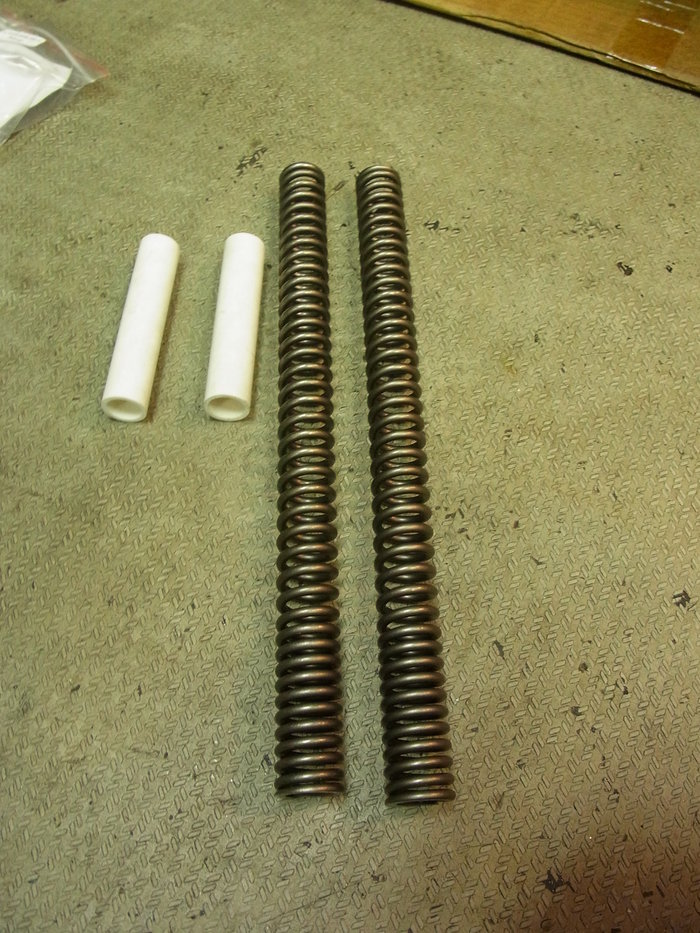

今回使うプログレッシブ製フォークスプリング。

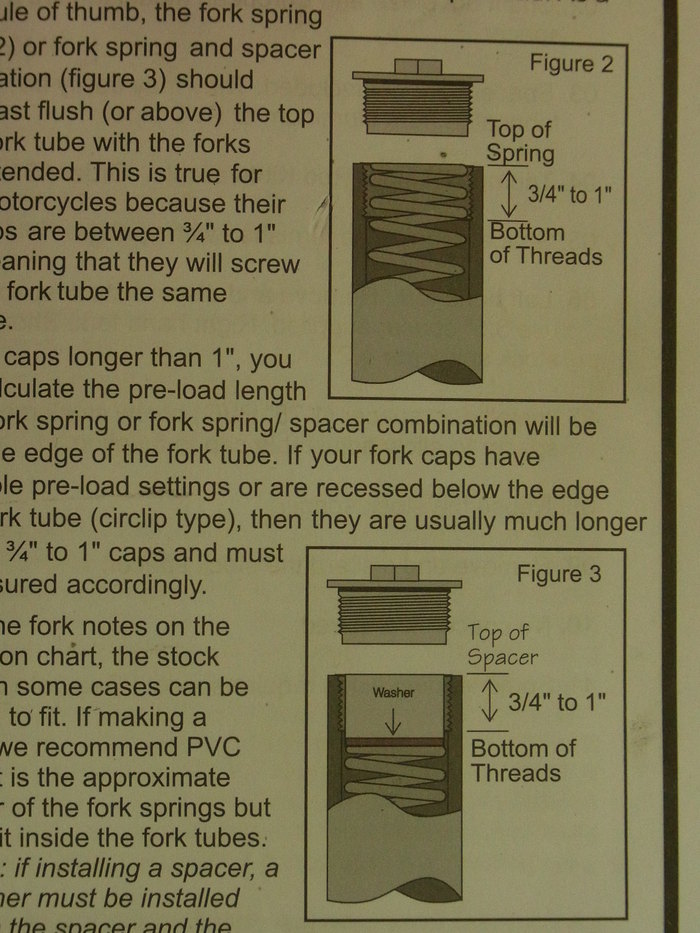

3/4”~1”プリロードがかかるようにカラーを切って調整します。


しかしながら、付属のカラーでは内径が小さくフォークプラグのバッフル部分が入りません。
取説にはバッフル部分を外せと書いてありますが、忍びない。
スチールパイプでカラーを製作。


という訳で、フロントフォーク完成。
