2012年 09月 22日

1968XLH900キックスターター2

ハーレー・アイアンスポーツのキックスターターの続きです。

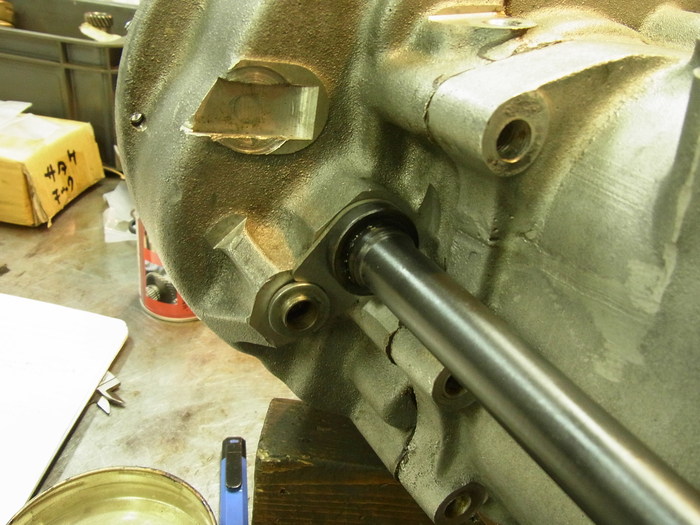

ブッシュを交換し、スタータークランクシャフトを組みます。
片方はプライマリー側、片方は車体右側のスプロケットカバーにブッシュが付きます。

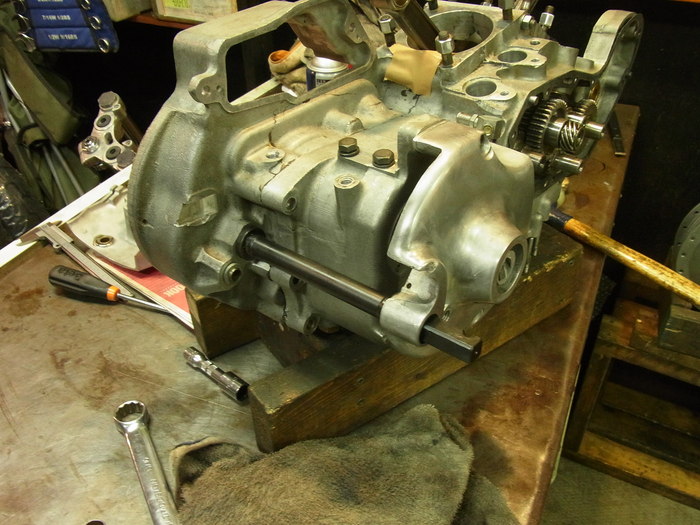

これだけ長いスタータークランクシャフト、スプロケットカバーを社外品の物にすると、ブッシュとブッシュの芯が出ません。
今回も苦労するのだろうと思いきや、意外とあっさり組めてしまいました。


スタータークランクシャフトには変な形のスラストプレートなるものが付きます。
コイツでこの長いシャフトを支えています。

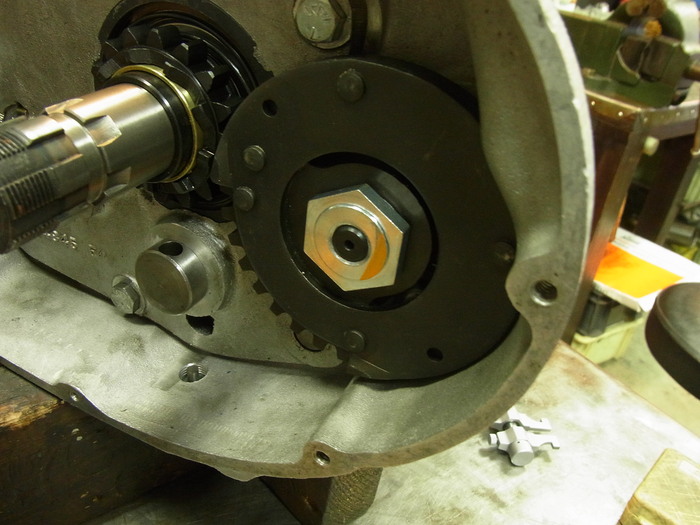

スタータークランクギアを組み、クラッチシェルを回してみると、スタータークランクギアナットとクラッチシェルのセルスターターギアが干渉してます。
社外品のキックスターターキットを組むとよくある事です。
ちなみに、クラッチシェルの位置はクラッチスプロケットスペーサー(スターターラチェットギの内側にあるヤツ)で決められます。

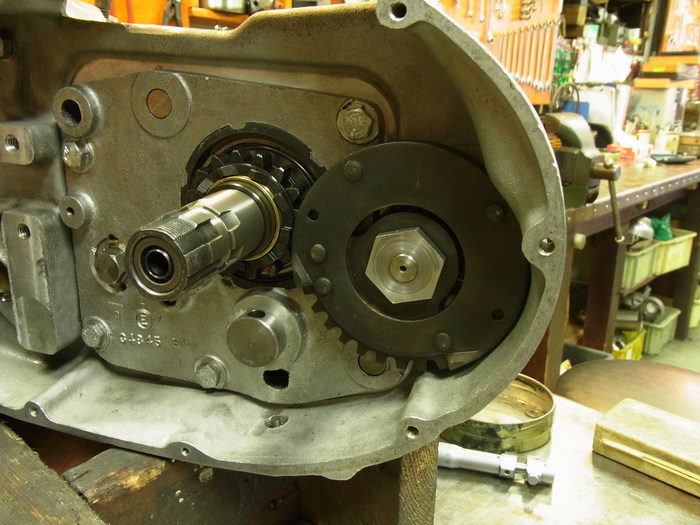

スタータークランクギアナットとスタータークランクシャフトの先端を少々削り、問題解決。
キックスターターの作業はこれで終わり。
