1968XLH900 ビッグエンドラッピング

今日はアイアンスポーツのビッグエンドラッピングのお話。

1968XLH900 ビッグエンドラッピング_a0248662_2493990.jpg

1968XLH900 ビッグエンドラッピング_a0248662_2503939.jpg

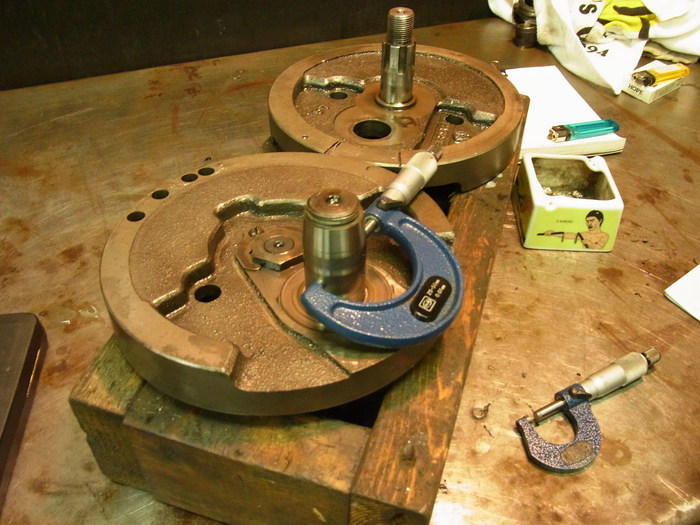

御多分に洩れず少々楕円になっていたビッグエンドベアリングレース。
以前にも何回かラッピングしていたのでしょう、一番大きいところで41.34mmまで拡大さてます。
ローラーは0.0006”o.sが入っていました。

1968XLH900 ビッグエンドラッピング_a0248662_2532687.jpg

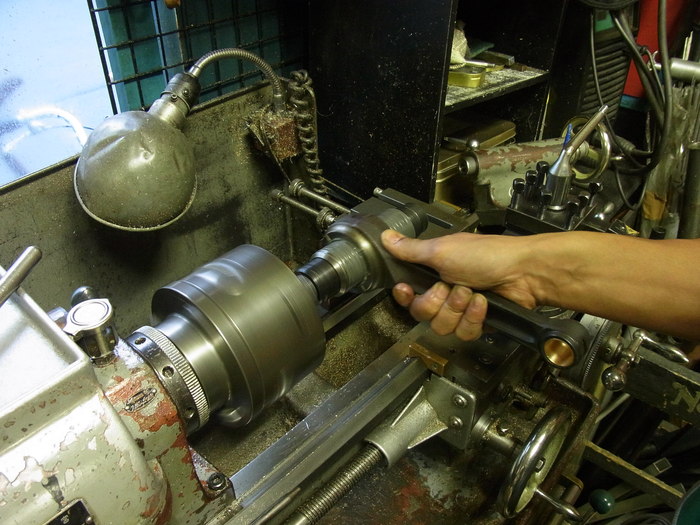

フロント側、リア・ドライブ側、タイミング側、3つのベアリングレース内径が41.34mmになるようにラッピング。

1968XLH900 ビッグエンドラッピング_a0248662_254962.jpg

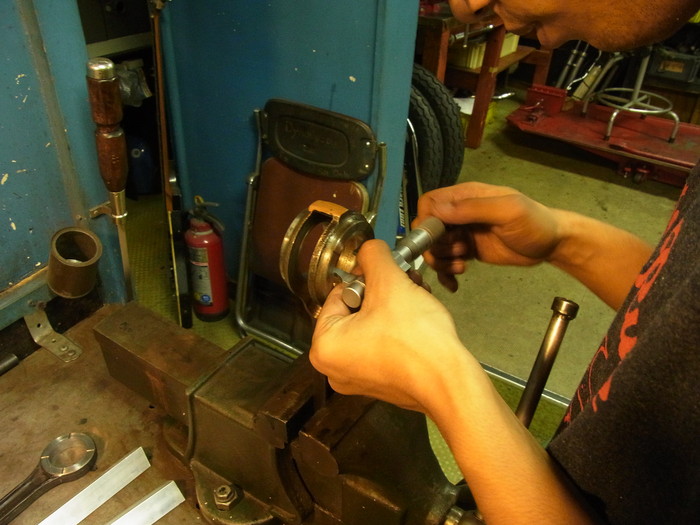

ラッピングしては計測、ラッピングしては計測を繰り返す。

1968XLH900 ビッグエンドラッピング_a0248662_2513389.jpg

1968XLH900 ビッグエンドラッピング_a0248662_3191058.jpg

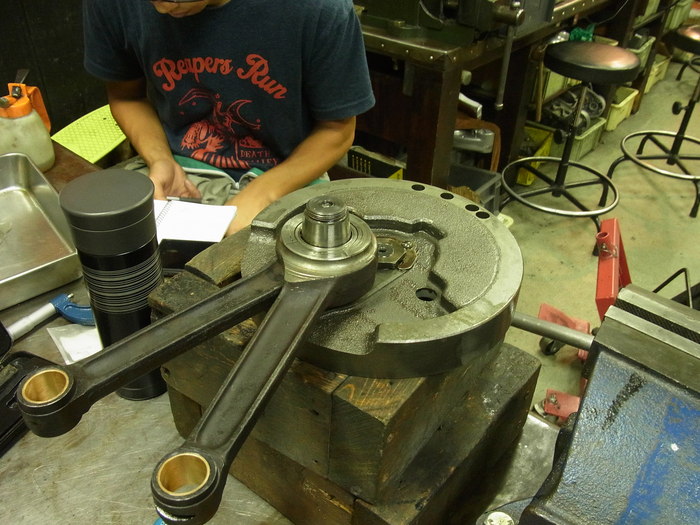

ラッピングが終わりビッグエンドを組んでみます。
使うローラーは0.001”o.s 直径4.788mm

41.34mm(ベアリングレース内径)-31.47mm(クランクピン直径)+4.788mm+4.788mm(ローラー直径・2個分)
=0.024mm(クリアランス)
となります。

ちなみにSTDローラーは 3/16”(4.7625mm)で0.0002”(0.005mm)刻みでオーバーサイズがあります。

1968XLH900 ビッグエンドラッピング_a0248662_2543784.jpg

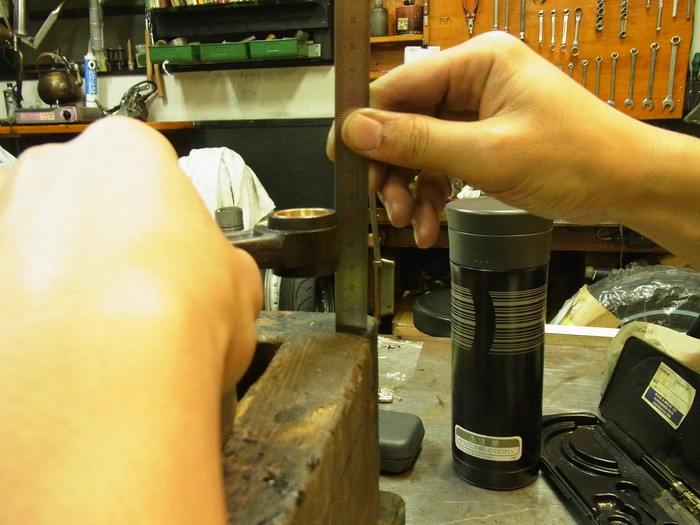

組んだ状態でスモールエンド部分の振れをチェック。
フロント側で1mmの触れ。リア側でガタがほのかに感じるぐらいです。
