1968XLH900 フロントフォーク3

今日はアイアンスポーツのフォーク周りのお話。

1968XLH900 フロントフォーク3_a0248662_1175598.jpg

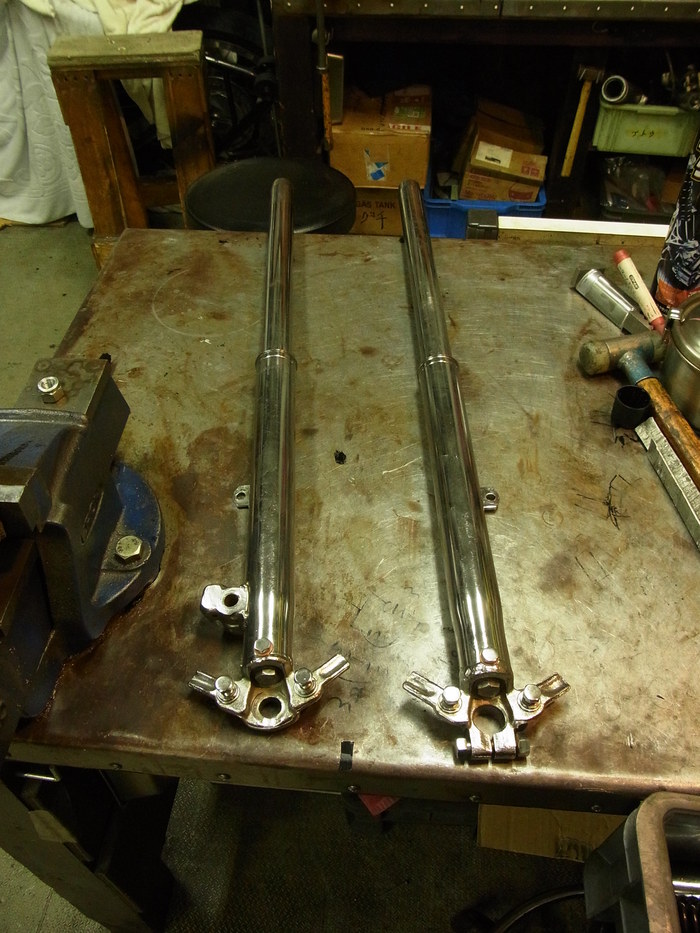

組み上がったフロントフォークをトリプルツリーに組んでいきます

1968XLH900 フロントフォーク3_a0248662_1182593.jpg

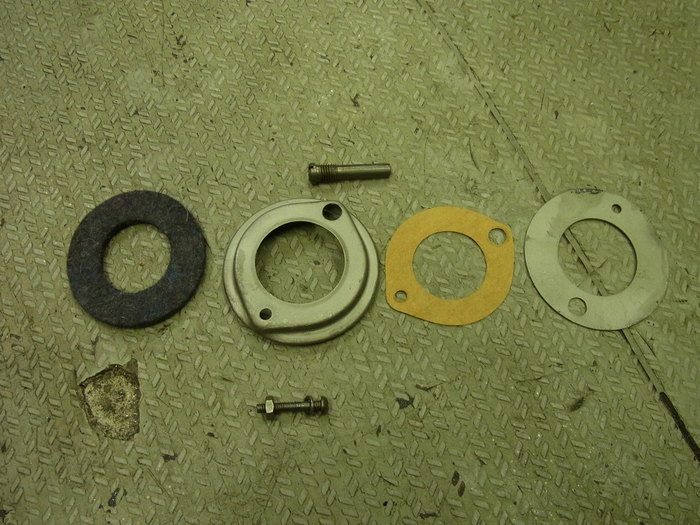

70年以前のアイアンスポーツにはフォークブーツが付きます。
フォークを通す前に、フォークステムブラケットにブーツブラケット、ガスケット、フェルトシールを付けておきます。

1968XLH900 フロントフォーク3_a0248662_1183775.jpg

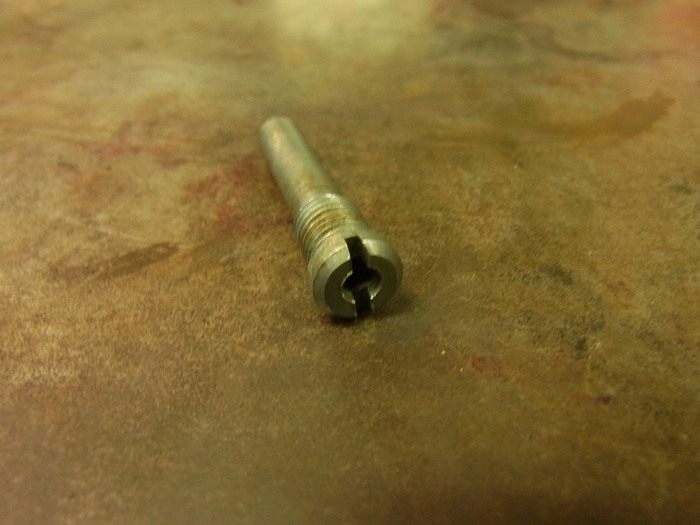

ブーツブラッケットを止めるボルトはフォークブーツのエアベント(空気弁)なっているのですが、穴が上を向いているので雨が降ったらフォークブーツ内に雨が溜まってしまう・・・。

1968XLH900 フロントフォーク3_a0248662_1185499.jpg
1968XLH900 フロントフォーク3_a0248662_119423.jpg

ブーツブラケットを付け、フォークステムブラケットにフォークを通すのですが、新品インナーチューブの為元々付いていたインナーチューブより径が少々太くなり、通りません。
フォークステムブラケットの穴を少々拡大し、楔を打ちフロントフォークを通します。

1968XLH900 フロントフォーク3_a0248662_1191216.jpg

アッパーブラケットとインナーチューブヘッドのテーパーが利く様にインナーチューブキャップボルトを締め、ロアブラケットのボルトを締め、トリプルツリーとフロントフォークを固定します。

これでステム・フォーク周りは終わり。次はホイールです。
