1968XLCH900 バルブスプリングセット長

バルブシートカット&擦り合わせが終わったアイアンスポーツ。
バルブスプリングのセット長を合わせます。

1968XLCH900 バルブスプリングセット長_a0248662_414191.jpg
1968XLCH900 バルブスプリングセット長_a0248662_421046.jpg

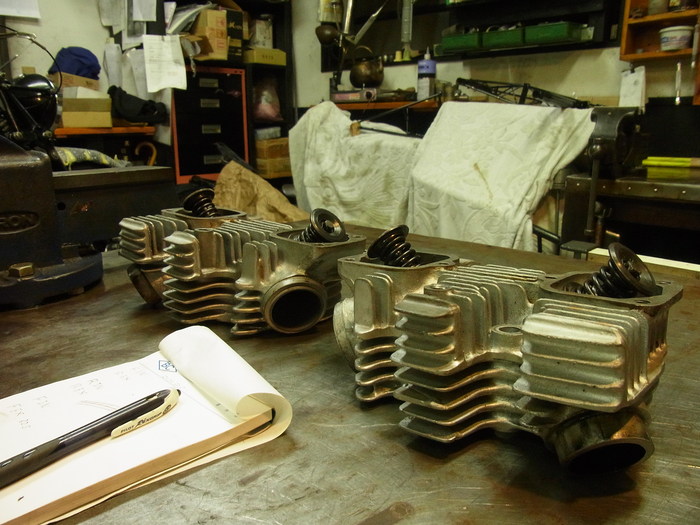

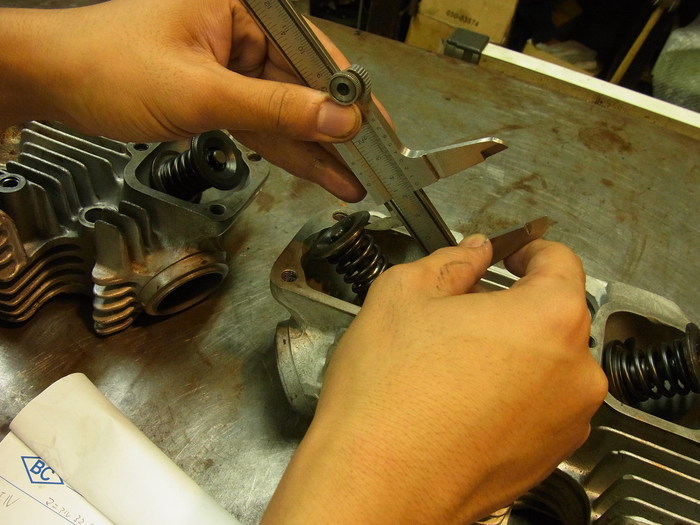

インナースプリングを仮組みし、それぞれのアウタースプリング取り付け長を測ります。
F.in 32.9mm ex 32.5mm R in 32.2mm ex 32.1mm
フロント側が少々長い。
マニュアル上の数値は32.5mm

1968XLCH900 バルブスプリングセット長_a0248662_432453.jpg

1968XLCH900 バルブスプリングセット長_a0248662_433626.jpg

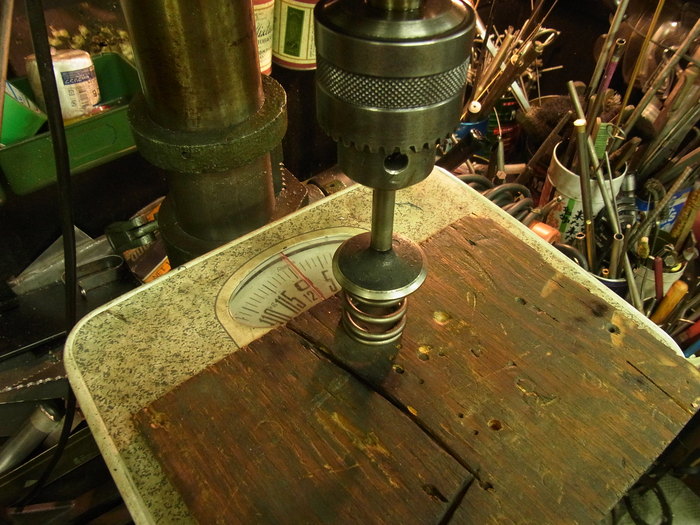

複数あるバルブスプリングをそれぞれ、取り付け長に圧縮しスプリング圧を測定。
24kgのものを4本チョイス。

1968XLCH900 バルブスプリングセット長_a0248662_435413.jpg

Lowrスプリングカラーとガイドの間にシムを入れ、スプリングセット長を合わせます。(スプリング長を縮ませる)

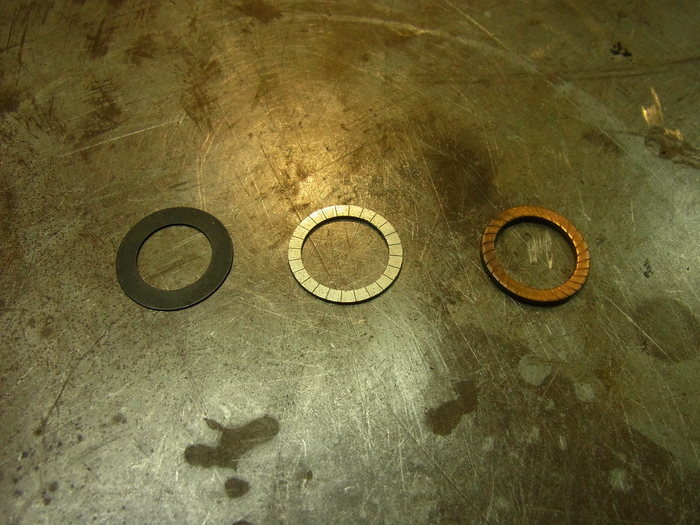

シムは0.38mm、0.74mm、1.52mmの厚みのものがあります。
長かったフロント側IN.EXにシムを入れセット長を32.1mm~32.2mmにしました。

1968XLCH900 バルブスプリングセット長_a0248662_44261.jpg

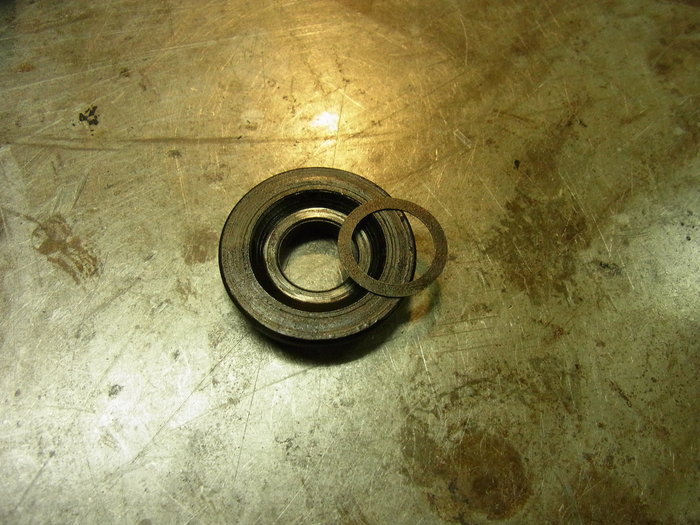

ものによっては、シムとカラーのサイズが合わず(シム径が大きい)カラーを持ち上げてしまい、シムの厚みよりスプリングセット長が縮んでしまう場合があります。
シムの外径を削りカラーにピッタリはまるようにします。

1968XLCH900 バルブスプリングセット長_a0248662_451074.jpg

ちなみに、インナースプリングとアウタースプリングは交差するように巻かれており、摺れある合うことでダンパーの役割を果たし、サージングを抑えています。
