JAP 500 SPEEDWAY ロッカーアーム

今日は、JAP500 4Bエンジンのローッカーアームのお話。

JAP 500 SPEEDWAY ロッカーアーム_a0248662_3235839.jpg

ロッカーアームシャフトの軸受けはニードルベアリング。
ロッカーアームカバーUPPER,LOWERでベアリングレースを挟み込み、ロッカーアームを固定しています。

JAP 500 SPEEDWAY ロッカーアーム_a0248662_3241759.jpg

バラのニードルベアリングが21本。
カバーに当るのか、バルブ側のアームが削られています。

JAP 500 SPEEDWAY ロッカーアーム_a0248662_3243377.jpg

ニードルベアリング外径は2.002mm、ロッカーアームシャフト外径(ベアリンが当るところ)は12.66mm、ベアリングレース内径は16.74mm。
クリアランスは0.076mmになります。これではクリアランスが多いです。

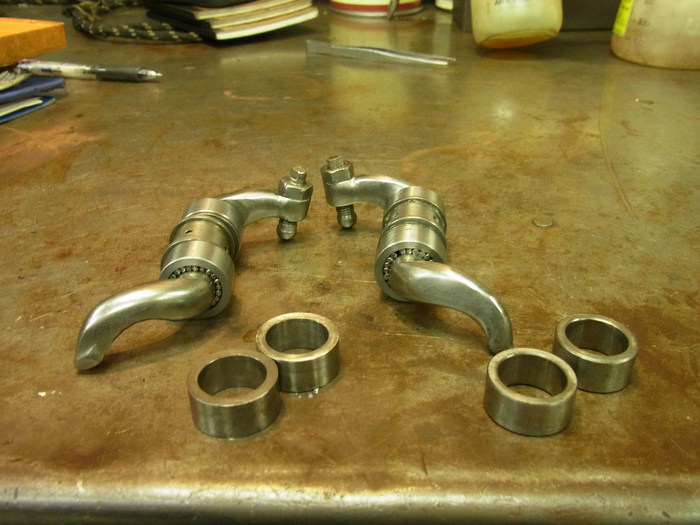

JAP 500 SPEEDWAY ロッカーアーム_a0248662_3244932.jpg

オーバーサイズのニードルローラーも無さそうなので、内径16.69mmのベアリングレースを製作し、クリアランス0.026mmにしました。
