1968XLCH900 バルブガイド

今日はアイアンスポーツのバルブガイドのお話。


シリンダーヘッド側のバルブガイド穴の内径は測定し問題が無かったのでSTDサイズのバルブガイドを組みます。

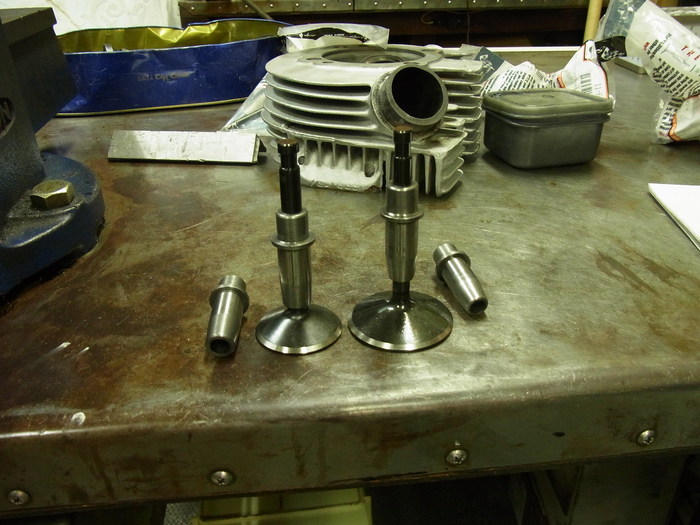

今回使うのはKibblewhiteの鉄ガイドと同じくKibblewhiteのBlack Diamondのバルブ。
この組み合わせは、ガイド圧入前から、ガイドにバルブステムが通りません。
先に旋盤にガイドを咥えリーマーを通しておき、バルブステムが少々渋いぐらいでガイドに通る様にしておきます。

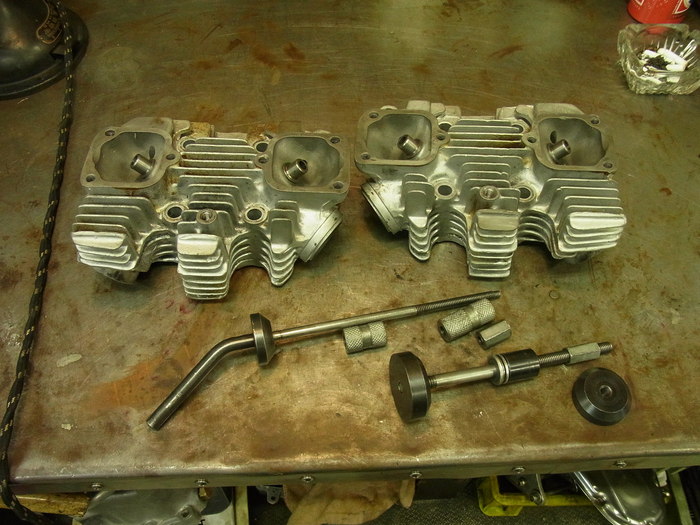

専用工具を使い、ガイドを圧入。
鉄ヘッド、鉄ガイドの組み合わせで嵌め代0.015mmで圧入しました。

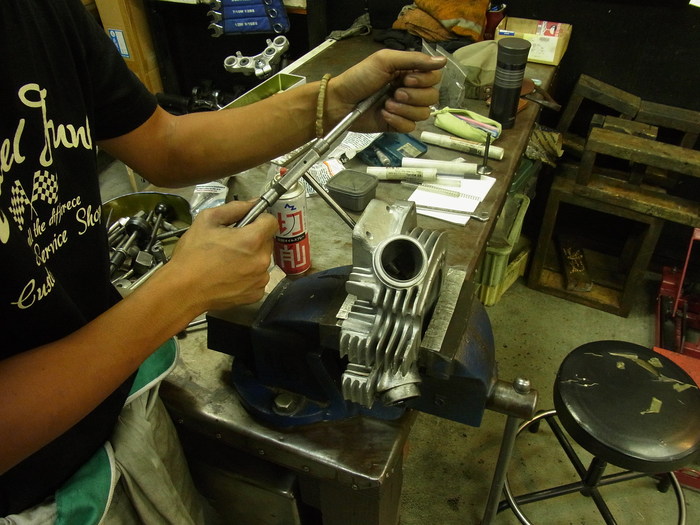

圧入後リーミング&ラッピング。
バルブとバルブガイドのクリアランスが IN側0.03mm、EX側0.06mmになるまで内径拡大。

この後はバルブシートカット&擦り合わせです。
