1980FXS トランスミッション

今日はショベル・ビッグツイン、トランスミッションのお話。

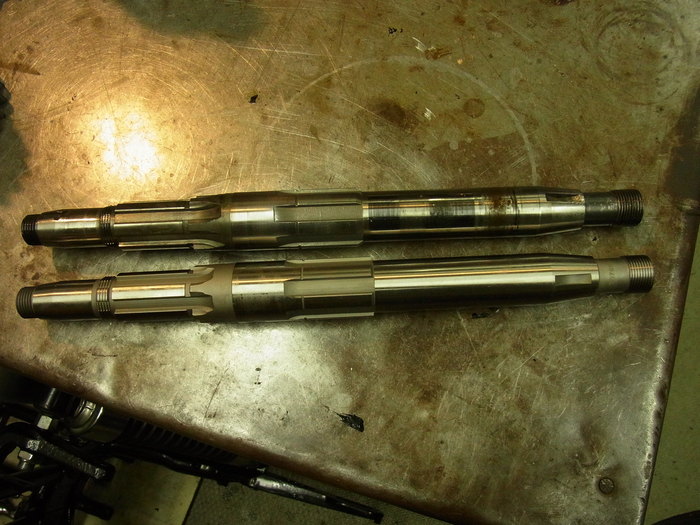

メインシャフトはメインドライブギアのブッシュとシールの当る部分がやられている事が多いです。
コイツはアンドリュースの新品に交換。


メインシャフトに1st&2ndギア、メインボールベアリング、ベアリングハウジングを組んでおきます。


メインドライブギアを組み、ギアケース内に3edギア、2nd3edワッシャー、リテーニングリング、ドッグギアを入れておき、メインシャフトを差込組んでいきます。ドッグギアのHIGHの印をメインドライブギア側に向けます。


ボールベアリングハウジングをケースに圧入。2nd3edリテーニングリングをメインシャフトの溝に入れ、ギアを固定。

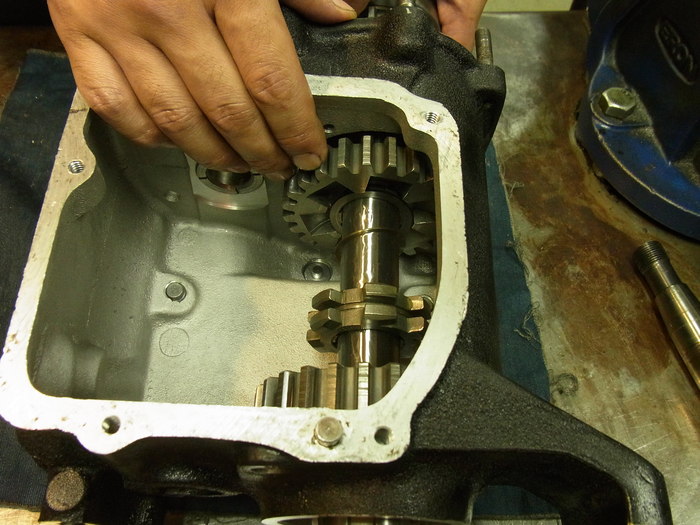

カウンターシャフトギアアッセンブリーをギアケースに入れ、シャフトを差込み、カウンターシャフトギアのエンドプレイを測定。

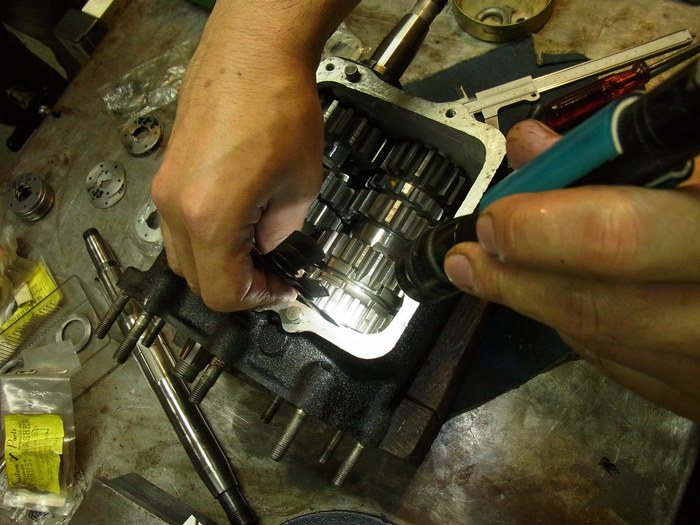

lowギアとギアエンドワッシャーの隙間をシックネスゲージで測ります。

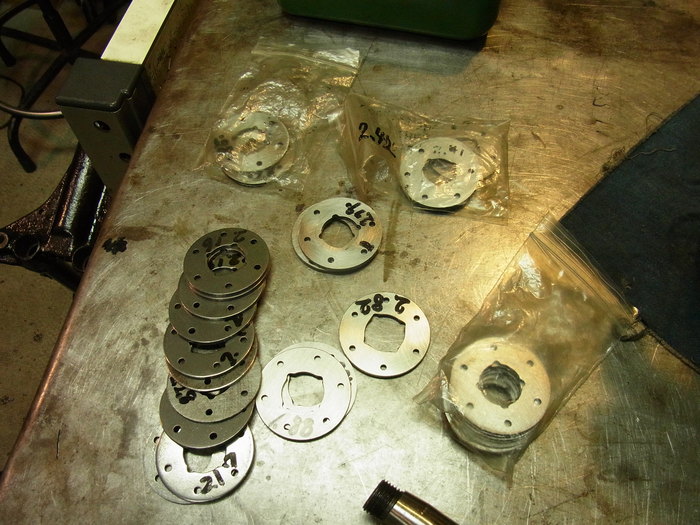

0.18mm~0.3mmになるように、ギアエンドワッシャーの厚みを変え調整します。



ベアリングハウジングリテーニングプレートをつけ、スターターギア、スタータークラッチを組みます。
ヤラレテイルとギア抜けの原因にもなる、スターターギアブッシュは無事。
80年以降のものはベアリングハウジングリテーニングプレートでカウンターシャフトを固定する様になっています。
