2012年 08月 01日

1971FLH1200 スイングアームベアリング&ネックベアリング

今日はショベルビックツインFLHのネック、スイングアームベアリングの交換。
リアタイヤの動力を受けるスイングアームピボット部、その動力をコントロールするネック部。バイクを動かすのに大事な場所です。しかしながらここがヤラレテいる車両は多いです。

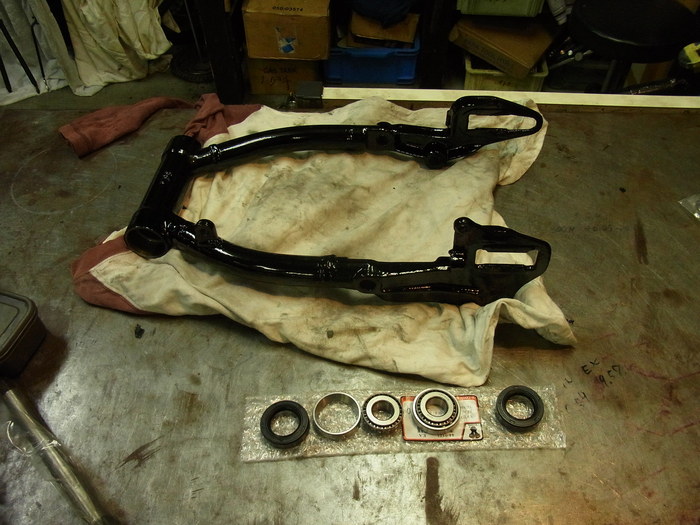

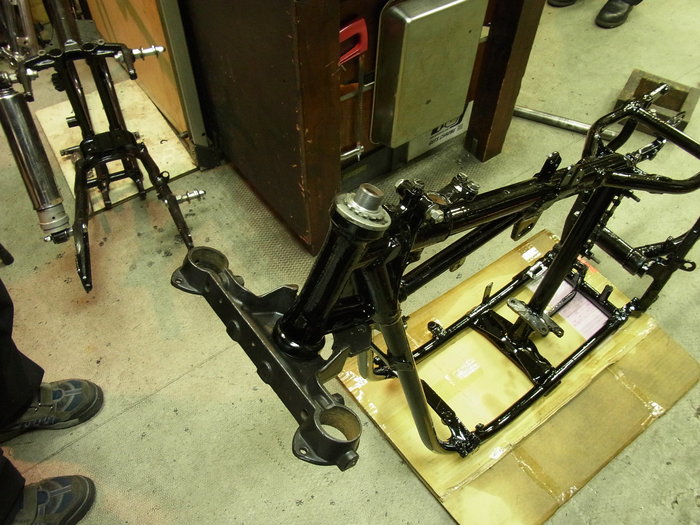

72年以前の丸パイプのスイングアーム。カッコ良いです。
ベアリング交換します。


ベアリングレースを圧入。

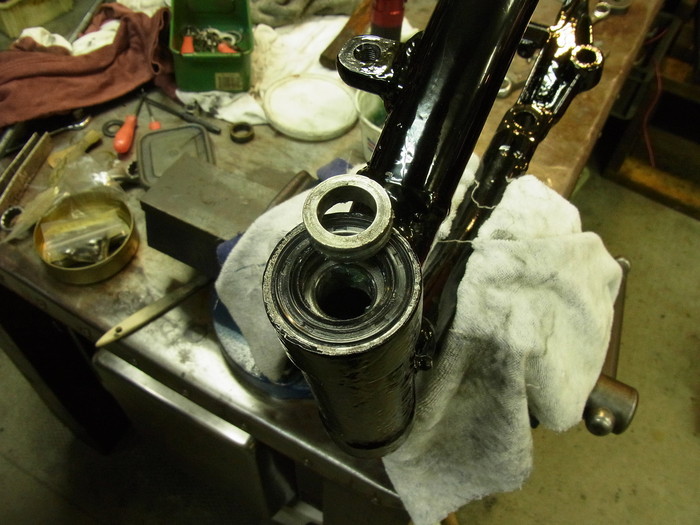

グリスをたっぷり塗ったベアリングを入れ、シール、カラーを入れます。


ビックツインのスイングアームピボットはシャフトとベアリングが当っている所が、段つきになってガタになってしまいます。シャフトも新品に交換。

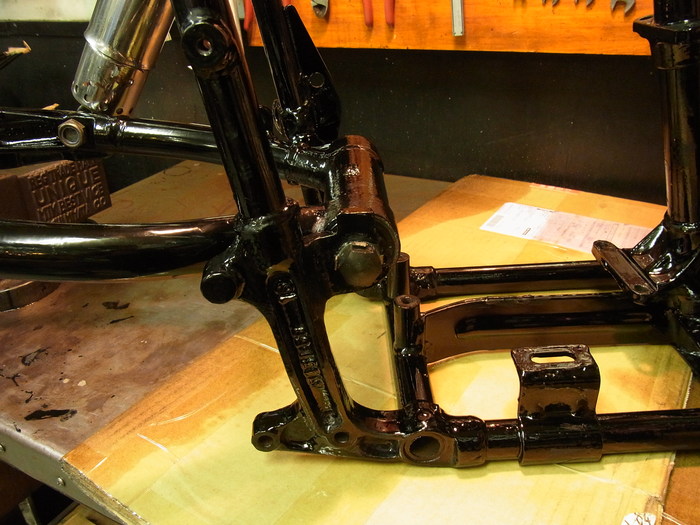

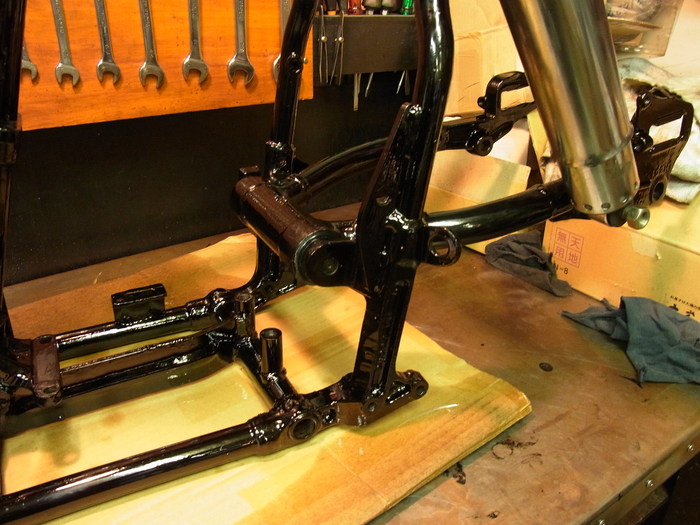

フレームに装着。
フレーム側にネジか切ってあるのでシャフトを閉めこんでいき、ガタ無くスムーズに動くところでロックタブでロック。


ネックベアリングも交換。

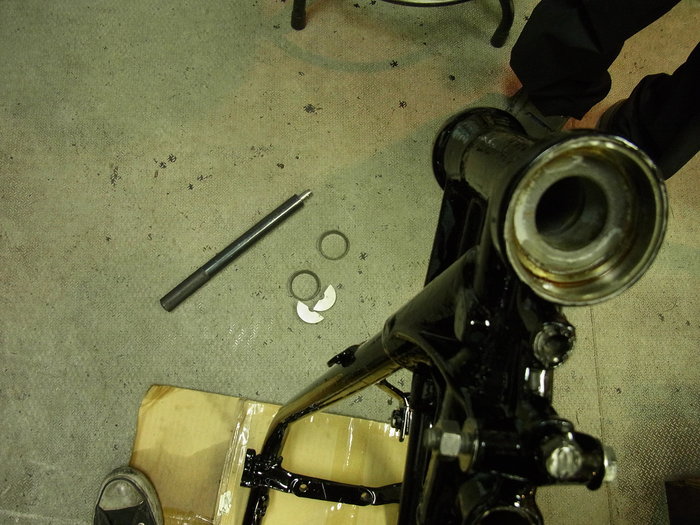

ベアリングレースプーラーでレースを抜きます。


レース圧入工具で、垂直に圧入。

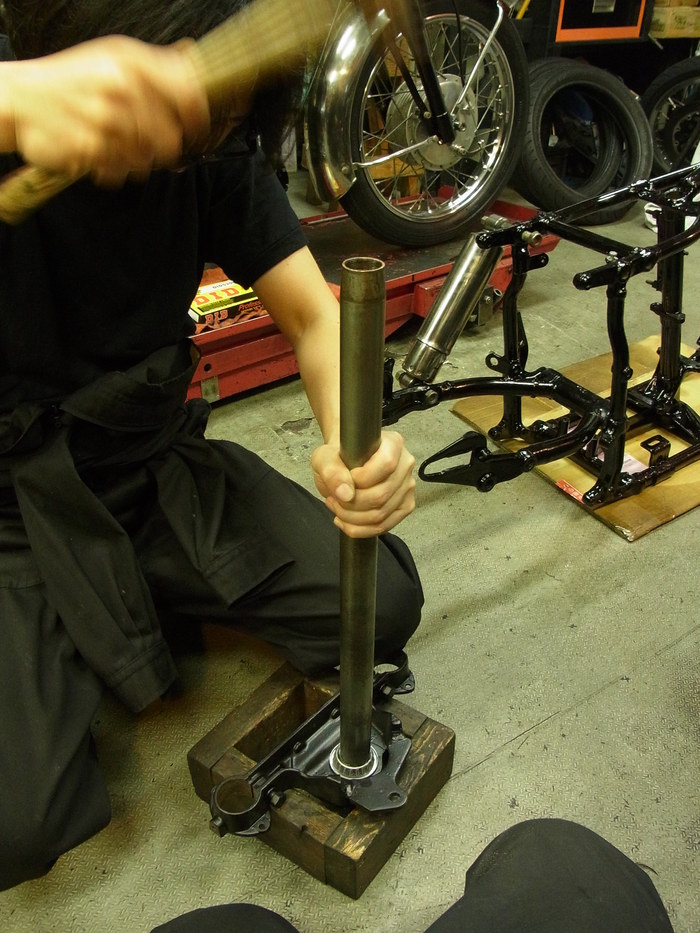

ネックステムにベアリングを圧入。

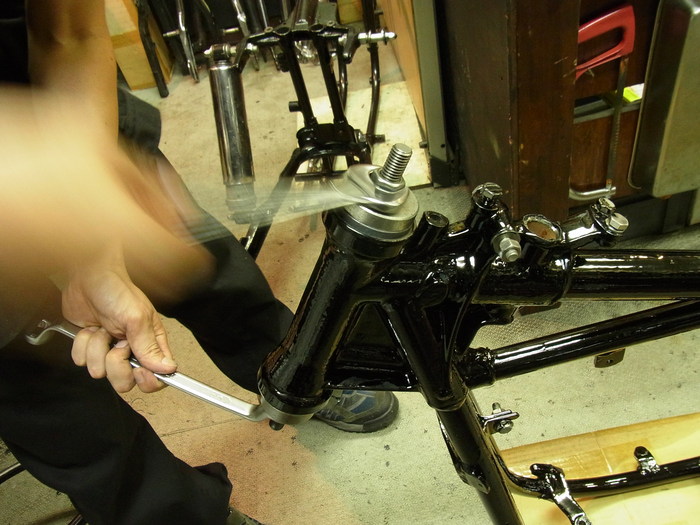

フレームにネックステムを挿入し、アッパーベアリングを入れヘッドベアリングナットで締め、ベアリングに予圧をかけます。

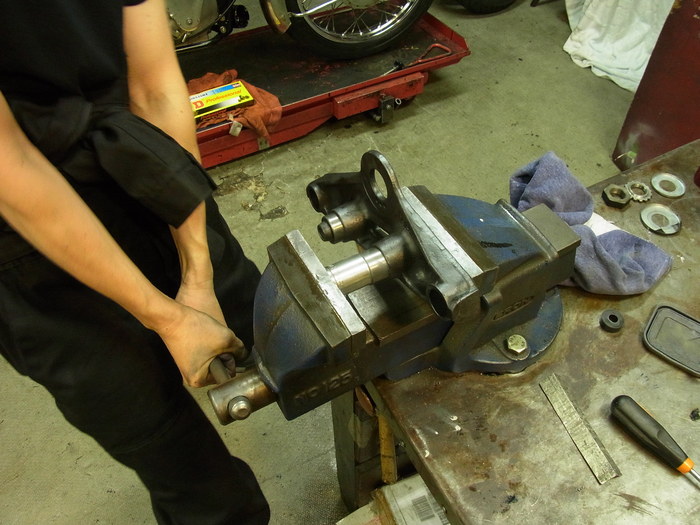

ステアリングヘッド・アッパーブラケットによくやられている、ハンドルライザーブッシングを圧入。
コイツはカタイです。

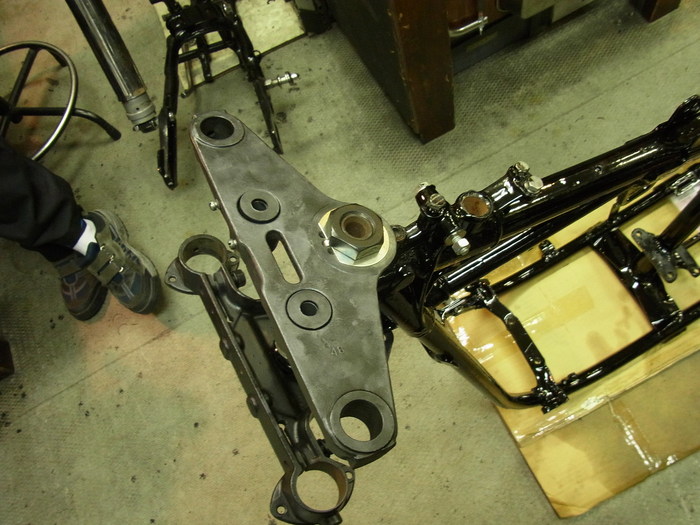

アッパーブラケットを装着しステムナットを締め今日はここまで。


このFLHのオーナーのI籐さんは以前にアイアンスポーツをレストアした卒業生です。
そのアイアンスポーツ1977XLHで北海道ツーリングを決行。2000キロぐらい走ったそうです。
そのもようは、またそのうちレポートしてもらいます。

というわけで・・・
北海道前に軽整備し、旅立っていくI籐氏。
