2012年 07月 23日

1980FXS カムエンドプレイ

オイルポンプ、タッペット周りの作業が終わったショベル・ビックツインFXS。
カムギアを組んできます。

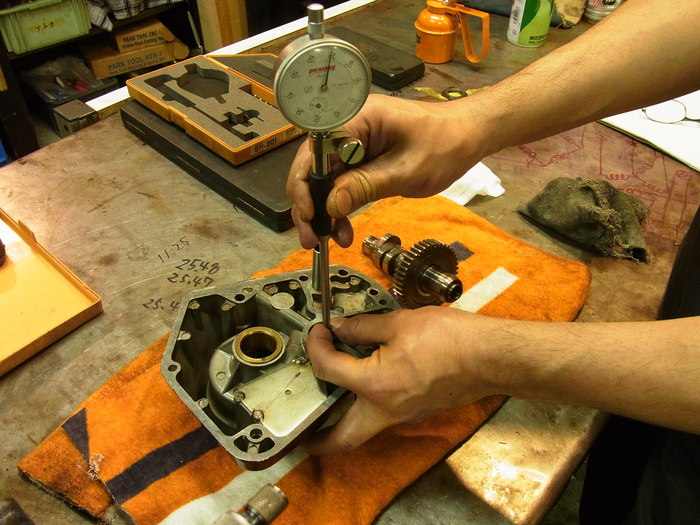

カムブッシュ、ピニオンシャフトブッシュは楕円になっておらず問題なし。
クリアランス 0.04mm。

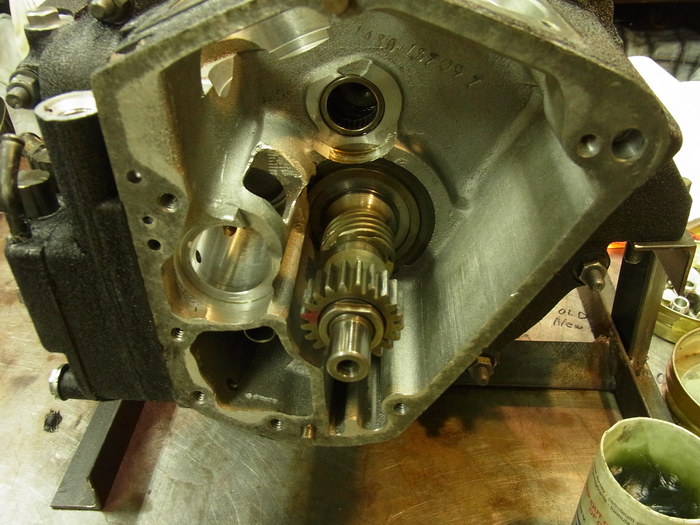

ピニオンシャフトにオイルポンプギア、スペーサー、ピニオンギアを組みます。
ピニオンギアナットは逆ネジ。


カムカバーに実際に使うカムカバーガスケットを付け、カムギアとブリーザーギアのカムスラストを計測。
マニュアル値 0.025mm~0.15mm



シムの厚みを変え大体0.1mm前後になるようにします。
上、カムギアシム 下、ブリーザーギアシム


カムタイミングを合わします。(カムギア、ブリーザーギア、ピニオンギアの印を合わす)
カムカバーを付け、クランキングし変な抵抗や引っ掛かりがなえればO.Kです。
