1980FXS タペットローラー

今日はショベル・ビックツインFXSのタペットローラーのお話。



タペットとタペットガイドのガタは少なく問題なかったのですが、フロント・エキゾースト側のタペットローラーだけローラーのクリアランスが大きい。
タペットローラークリアランスは0.01mm~0.025mm

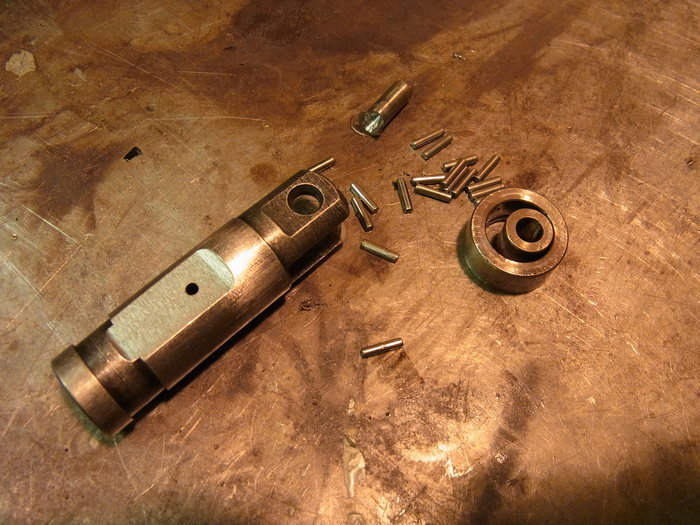

ローラーピンのカシメをドリルでもんで、ローラーベアリングをばらします。

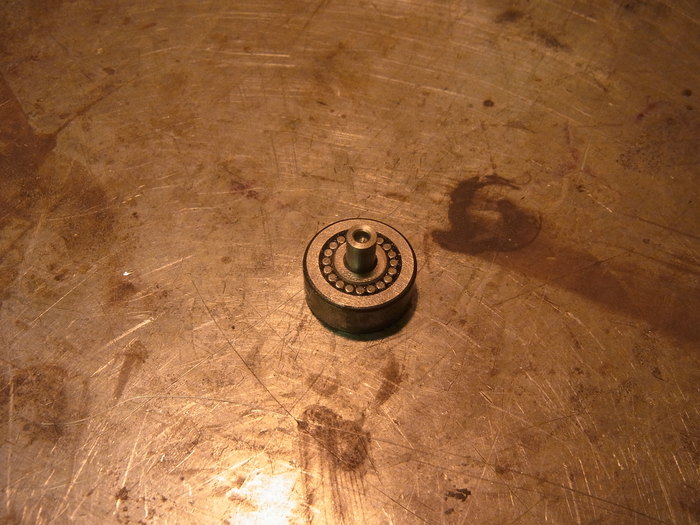

新品のタペットローラーベアリングをタペットに組み・・・

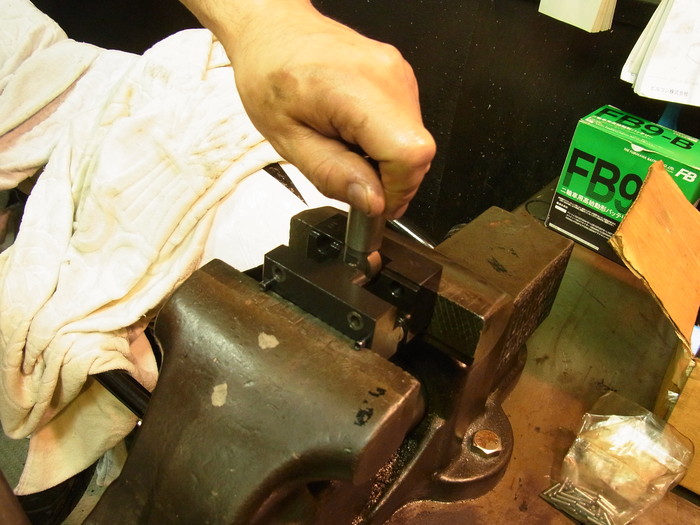

ローラーピンカシメ工具でカシメます。
この工具にはピンのカシメをドリルでもむ為の冶具が付いていますが、使いづらいです。

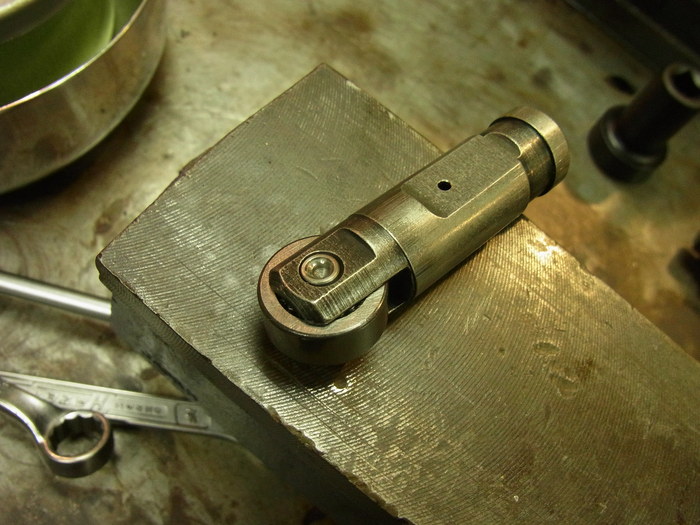

で、こんな感じに出来上がり。
