2012年 06月 28日

1960 VELOCETTE VIPER クラッチ

今日はベロセット・バイパーのクラッチのお話。
ベロセットのクラッチは構造が変わってて面白いです。
この年式のクラッチはクラッチチェーンホイールも含めフリクッションプレートが4枚入るタイプ。


クラッチライニングが接着剤で止まっている新品クラッチプレート。
接着剤がはみ出て盛り上がっています・・・不要な接着剤をスクレーパーで削り取る。


ベロセットの短いクラッチプッシュロッド(スラストピン)はハーレーなどの長いロッドに比べ、たわみや捻りが出づ良いです。



スラストピンに押されスラストカップが開き、クラッチが開くのですが、このスラストカップはクラッチを片押しします。片側だけ開いたクラッチは回転することにより全面で開きます。
これは面と面で張り付いた物をはがす場合、真ん中を押すより端を押したほうが剥がれ易いと考えたのでしょう。
ガラスに張り付いた吸盤を剥がすときに、端を引っ張った方が剥がし易いのと同じ。



クラッチカップが開きスラストベアリングがバックプレートスラストピンを押しフロントプレートにネジ止めされているスプリングホルダーを押しクラッチが開きます。(切れる)
キックスターターのベアリングスラストピンもそうですが、ベロセットはスラストピンの使い方が面白い。ピンの魔術師ですね。

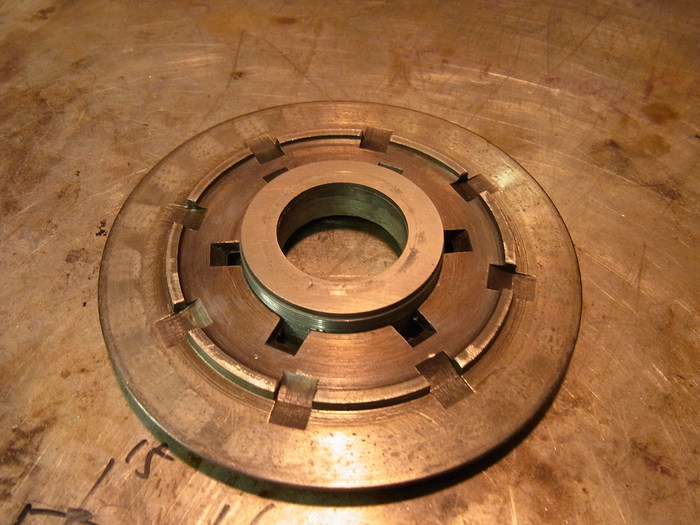

スプリングホルダーにスプリングを入れスリーブギアナットでスプリングを圧縮します。
スプリングの押し量はスリーブギアナットシムで調整。
スリーブギアナットは読んで字のごとくスリーブギアにクラッチアッセンブリーを留め、クラッチスプリングを圧縮しています。
スプリングホルダーは、クラッチスプリングの台座でもあり、クラッチアジャスター(遊び調整ネジ)でもあります。一人二役が多いです。


ベロのクラッチ遊び調整は調整ネジ(スプリングホルダー)にスプリング圧がかかっているので、手の感覚などでは解りません。クラッチケーブルストップホルダーの隙間をみて調整します。
(マニュアル値 1/8”)


ベロのクラッチは構造が変わっていて、ややこしく感じますが仕組みをちゃんと理解しシッカリ調整してやれば、切れが良く軽い良く出来ているクラッチだと思います。
