2012年 06月 19日

1968XLH Fフォーク2

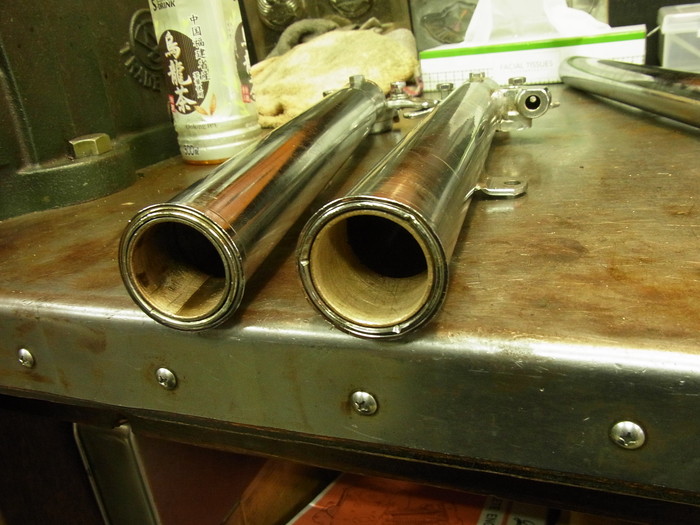

フォークブッシュにガタが多かった、1968年アイアンスポーツ。
72年以前のブッシュタイプのものは、ガタが出てるものが多く、直すのもメンドクサイです。


インナーチューブはやられていたので新品に交換。
幸い、新品インナーチューブは元々入っていたものよりも外径が太く、ブッシュを交換しなくても済みました。



入っていたブッシュと新品インナーチューブの組み合わせで少々渋いぐらいなので、中古インナーチューブを使いラッピング。怪しい手つきです。

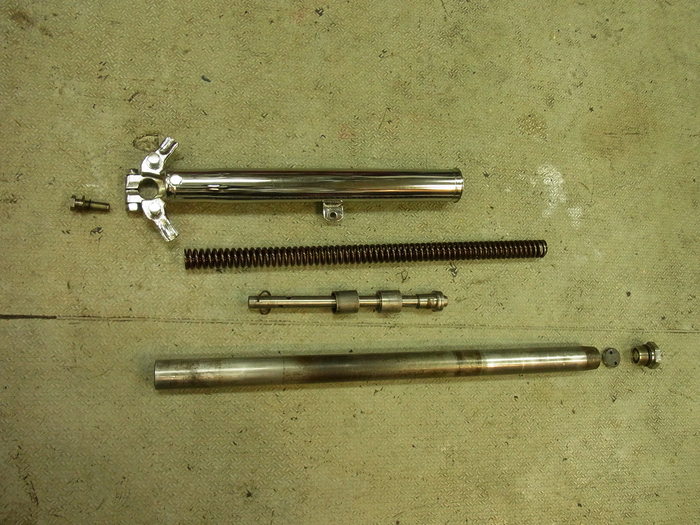

ダンパーチューブ、ピストン、ダンパーバルブアッパー・ダンパーバルブロワーからなる油圧ダンパー。
このタイプのダンパーは70年まで使われています。

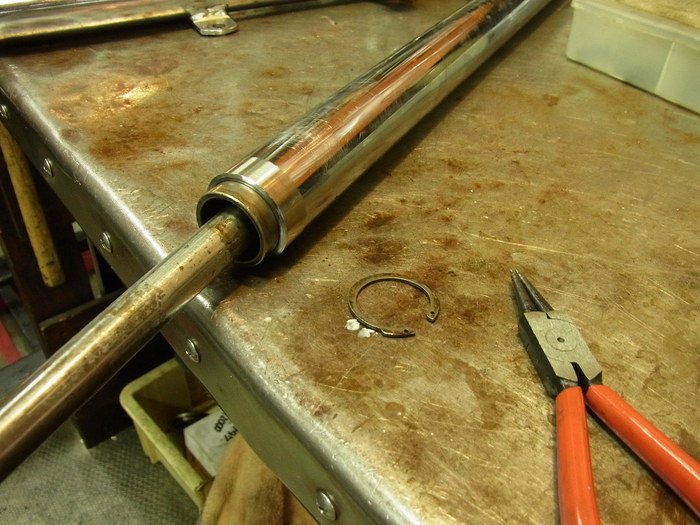

インナーチューブに入れリテーニングリングでとめます。




ダンパーチューブの頭にマイナス溝が切ってあるので、デカマイナスドライバーでロックし、アウターチューブとダンパーチューブをボルトでとめ完成。
70年以前のこのタイプのフロントフォークにはフォークシールが付いておりません。
加工しフォークシールを付けようかなぁ・・などと考えています。
