2012年 06月 12日

1960 VELOCETTE VIPER バルブタイミング

今日はベロセット・バイパーのバルブタイミングの話。
コイツには“17/8”というカムが入っています。
このカムのバルブタイミングは・・・

IN open 45° BT
IN close 55° AB
EX open 65° BB
EX close 35° AT

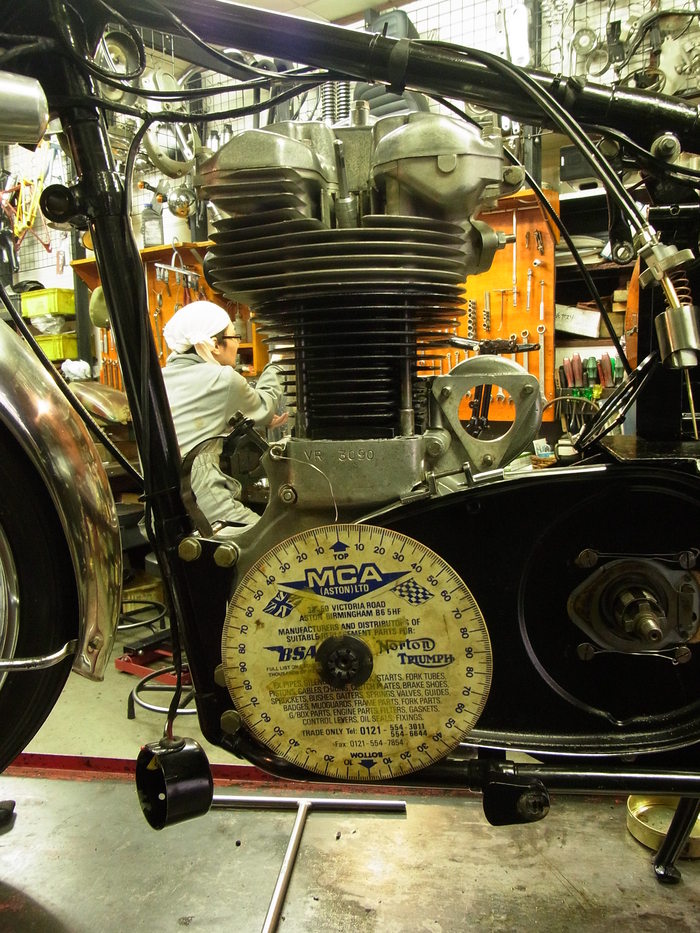

まずクランクに分度器を付け、圧縮上死点でTOP“0”に合わします。

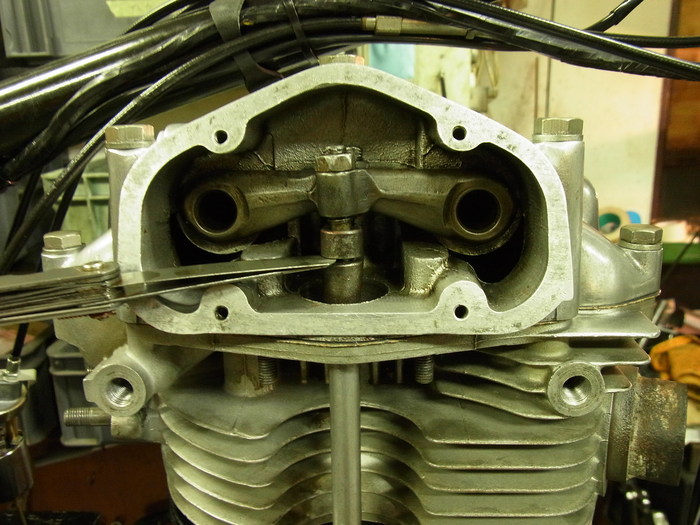

タペットクリアランスをチェッキングクリアランスにします。
IN .053" 1.34mm
EX .052" 1.32mm
(メーカー、車種ごとにバルブタイミングを計るための、タペットチェッキングクリアランスがあります。)


元々の印のところで計ってみると、全体的に約15°づつ遅い方にずれています。

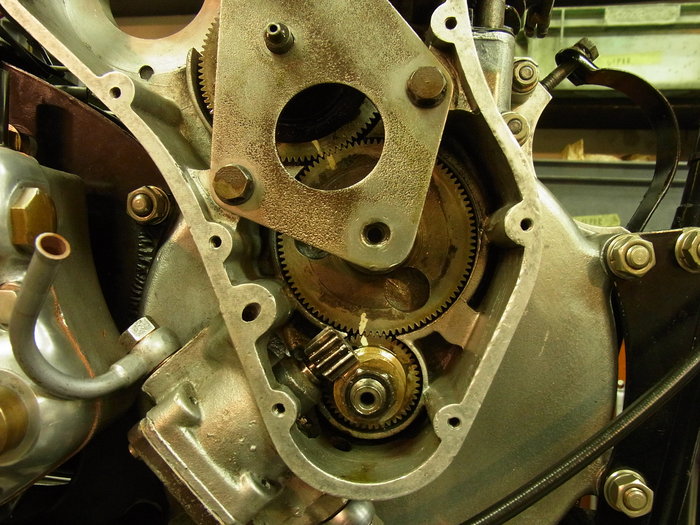

カムギアを1ギア分早めて組んでみます。

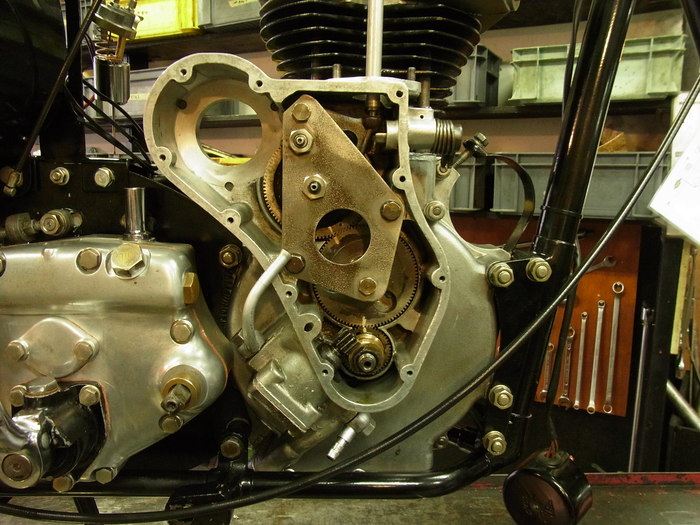

ピニオンギアの歯数は46T。カムギアはその倍の92T。
360°÷46T=7.8
つまりピニオンギア1歯で7.8°、ピニオンギア2回転でカムギアが1回転する訳ですから計算上15.6°早まるはずです。

実測値

IN open 45° BT
IN close 60° AB
EX open 65° BB
EX close 40° AT

close 側が5°ほど遅いながらも、べロセットのヘリカルギアは数値がビシッと出て良いですね。
